大功率继电器厂家|JQX-38F-3C(B)继电器
| 价 格： | 19.00 | |
| 额定电压： | 220V | |
| 产品系列： | JXQ | |
| 线圈电源： | DC6 to 220V AC6 to 380V | |
| 额定电流： | 5A | |
| 线圈功率： | DC≤2.5W AC≤4.5VA | |
| 触点切换电流： | 40A | |
| 触点切换电压： | 28VDC 250VAC | |
| 防护特征： | 防尘罩式 | |
| 触点负载： | 40A/28VDC 250VAC | |
| 应用范围： | 电磁 | |
| 型号： | JQX-38F-3C(B) | |
| 品牌： | 巨人 | |
| 触点形式： | 3Z 3H 3D | |
| 动作时间： | 25ms/15ms | |
| 接触电阻： | 50m |
大功率继电器厂家温州巨人电器有限公司是生产大功率继电器的厂家。在大功率继电器行业领域有一定的知名度。
大功率继电器的原理：当某一输入量(如电压、电流、温度、速度、压力等)达到预定数值时，使它动作，以改变控制电路的工作状态，从而实现既定的控制或保护的目的。在此过程中，大功率继电器主要起了传递信号的作用。
大功率继电器的选用：1.先了解必要的条件：①控制电路的电压，能提供的电流；②被控制电路中的电压和电流；③被控电路需要几组、什么形式的触点。选用大功率继电器时，一般控制电路的电源电压可作为选用的依据。控制电路应能给大功率继电器提供足够的工作电流，否则大功率继电器吸合是不稳定的。2.查阅有关资料确定使用条件后，可查找相关资料，找出需要的大功率继电器的型号和规格号。若手头已有大功率继电器，可依据资料核对是否可以利用。考虑尺寸是否合适。3.注意器具的容积。若是用于一般用电器，除考虑机箱容积外，小型大功率继电器主要考虑电路板安装布局。对于小型电器，如玩具、遥控装置则应选用超小型大功率继电器产品。
以上是大功率继电器厂家温州巨人电器有限公司有关继电器产品方面信息，如有疑问，请致电详谈。
一.大功率继电器JQX-38F-3C的特性：
1.40A触点切换能力
2.防尘罩式
3.具有匹配插座选用
二.大功率继电器JQX-38F-3C的外接图以及连接图：
dzsc/19/1280/19128077.jpg
三.大功率继电器JQX-38F-3C的性能参数：
尺寸mm ：42.2×37.6×55.3
触点分布形式:3Z、3H、3Z
触点容量：30A 28VDC/30A 20VAC
触点电阻：≤50mΩ
绝缘电阻：≥1000MΩ
抗电强度：BOC 1000VAC/BCC 1500VAC
四.大功率继电器JQX-38F-3C的技术参数:
| 型 号
温州市巨人电器有限公司
公司信息未核实
公司相关产品

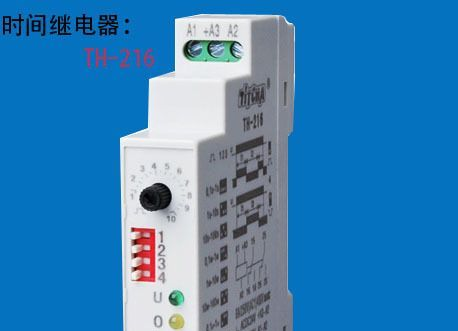

温州现货供应 TH216 时间继电器信息内容：TH-216采用先进大规模集成电路，外型性能可与欧洲同类产品相媲美。具有外形美观，精致小巧，延时范围宽，精度高，动作可靠，功耗低，寿命长，触点容量大，安装方便等优点。使用于各类自动化控制系统。一、技术参数：型号TH-206TH-213TH-216时间精度±0.05%重复误差<0.5% 20ms触点容量AC250V DC30V 8A额定电压AC220V±10%,DC12-48V 50/60Hz动作形式通电延时 释放延时触点数量延时2转换延时范围0.1S-99H0.1M-9.9M0.1S-10S(其他时间可以定做)二、工作程序图：dzsc/19/1287/19128797.jpg三、外形尺寸：dzsc/19/1287/19128797.jpg四、外形尺寸：dzsc/19/1287/19128797.jpg五、接线图：dzsc/19/1287/19128797.jpg六、实物图：dzsc/19/1287/19128797.jpg欢迎广大新老客户的光临 有意者请咨询 15067835011 张先生 相关产品 |
