供应FU-62S/ITK-62高频电子管
| 价 格： | 1500.00 | |
| 是否提供加工定制： | 否 | |
| 品牌/商标： | 国产 | |
| 型号/规格： | FU-62S/ITK-62高频电子管 | |
| 应用范围： | 振荡 | |
| 材料： | 钍钨阴极 | |
| 极性： | PNP型 | |
| 集电极允许电流ICM： | 0.7（A） | |
| 集电极耗散功率PCM： | 3.5k（W） | |
| 截止频率fT： | 50（MHz） | |
| 结构： | 合金扩散型 | |
| 封装形式： | 金属陶瓷封接 | |
| 封装材料： | 陶瓷封装 |

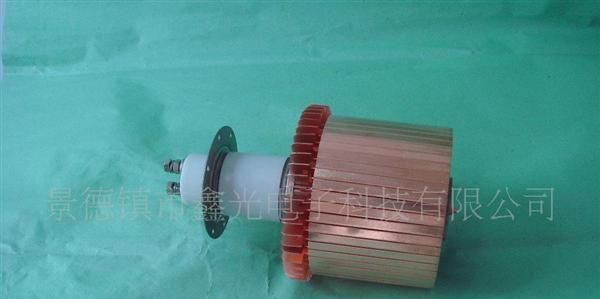

FU-62S/ITK-62型电子管
FU-62S/ITK-62型电子管系金属陶瓷结构、直热式钍钨阴极、强迫水冷三极管。工作频率70MHz，阳极输出功率3.5kW，适用于工业高频设备作振荡器。
一、特性参数
灯丝电压 | 6.3V | 灯丝电流 | 32A |
放大系数 | 25 | 重量 | 1.5kg |
| 输入 | 14pF | |
跨路 | 0.3 pF | ||
输出 | 9pF | ||
高度 | 202.5mm | 直径 | 120mm |
冷却方式 | 阳极 | 强迫水冷 | |
芯柱 | 强迫风冷 | ||
安装方式 | 垂直安装 | 管壳工作温度 | 220℃ |
二、极限运用数据
阳极电压 | 7.5kV | 阳极电流 | 0.7 A |
栅极电流 | 0.2 A | 栅极耗散功率 | 0.07kW |
阳极耗散功率 | 3.5 kW | ||
三、典型工作状态
阳极电压 | 7 kV | 阳极电流 | 0.7A |
栅极电流 | 0.15A | 栅极耗散功率 | 0.07kW |
阳极输出功率 | 3.4kW | 栅极电阻 | 3kΩ |
"
