晶振HC-49U/S-SMD
| 价 格： | 0.38 | |
| 品牌/商标： | 晶振HC-49U/S-SMD | |
| 型号/规格： | 晶振HC-49U/S-SMD | |
| 种类： | 谐振器 | |
| 标称频率： | 3.500-4.000（MHz） | |
| 调整频差： | ±20PPM（MHz） | |
| 温度频差： | ±20PPM（MHz） | |
| 负载电容： | 10PF~∞（pF） | |
| 负载谐振电阻： | 150（Ω） | |
| 激励电平： | 100；200；300；500/UW（mW） | |
| 基准温度： | -20℃~+70℃（℃） |
频率范围 | 3.579545-70.000MHz |
封装盒型 | HC-49U/S-SMD |
调整频差（25℃±2℃） | ±20PPM(TYPICAL) |
±50PPM(MAXIMUM) | |
温度频差 | ±20PPM(TYPICAL) |
±100PPM(MAXIMUM) | |
工作温度范围 | -20℃~ 70℃ |
储存温度范围 | -40℃~ 85℃ |
老化率 | 5PPM/年 |
负载电容 | 10PF~∞ |
静电容 | ＜7PF |
谐振电阻 | 见下表 |
激励电平 | 100；200；300；500/UW |
标称频率 | 振动模式 | 电 阻 | 图片 尺 寸 |
3.500-4.000 | 基
频 | 150 | dzsc/19/1209/19120979.jpg |
4.000-5.000 | 120 | ||
5.000-6.000 | 100 | ||
6.000-7.000 | 60 | ||
7.000-8.000 | 60 | ||
8.000-10.000 | 60 | ||
10.000-13.000 | 50 | ||
13.000-35.000 | 40 | ||
25.000-70.000 | 三倍频(3RD) | 80 | |
|
|
| |
|
|
|
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 丁观恒
- 电话：755-23446854
- 传真：755-23446854
- 手机：
- QQ ：
石英晶体谐振器 HC-49U/S 12.228M 晶振
信息内容：产品型号：HC-49U 封装形式：HC-49U 产品说明：这类谐振器具有电器性能好、频率公差和温度频差小的优点，广泛用于移动通讯、微机、自动控制、各种电话、邮电系统、视听设备（彩电、VCD、DVD等）和各种频率源中。 频率范围 3.579545-70.000MHz 封装盒型 HC-49U/S-SMD 调整频差（25℃±2℃） ±30PPM(TYPICAL) ±50PPM(MAXIMUM) 温度频差 ±30PPM(TYPICAL) ±100PPM(MAXIMUM) 工作温度范围 -20℃~ 70℃ 储存温度范围 -40℃~ 85℃ 老化率 5PPM/年 负载电容 10PF~∞ 静电容 ＜7PF 谐振电阻 见下表 激励电平 100；200；300；500/UW 标称频率 振动模式 电 阻 图片 尺 寸 150 dzsc/19/1501/19150139.jpg 120 100 6.000-7.000 60 7.000-8.000 60 8.000-10.000 60 10.000-13.000 3.500-4.000 13.000-35.000 4.000-5.000 25.000-70.000 三倍频(3RD) 5.000-6.000 "

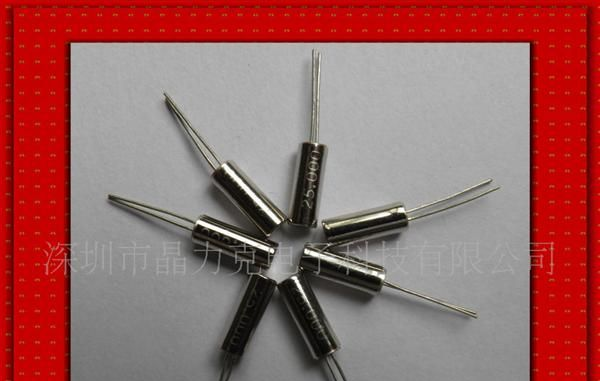

φ3*109M晶振
信息内容：产品型号：JU310 封装形式：3*10 产品说明：该谐振器是为在狭小空间内装置而设计的小型高精度谐振器， 可使用在移动通信移动电话、传呼机等局部振荡器。此外，其耐抗击性能也很强。 封装形式 单位 JU310 频率范围 MHz 3.579545－70.00 振动模式 基频或三次泛音频率偏差 ppm ±20;±30;±50; 温度频差 ppm ±20;±30;±50; 工作温度 ℃ -10 ∽ 60 贮存温度 ℃ -20 ∽ 70 老化率 ppm ±5 负载电容 pF 12 ∽ 32p 静电容 pF 7.0 Max 激励电平 μW 100；300 封装形式 频率(MHz) 谐振电阻(Ω) 振动模式 JU310 3.579545-10.00 180-100 基频 10.00-30.00 50 基频 30.01-70.00 100-80 三倍频 图 片 尺 寸(mm) 温 度 曲 线
