供应高品质正反转切换固态继电器(三相卧式) JGT37
| 价 格： | 面议 | |
| 应用范围： | 固态 | |
| 品牌/商标： | 其他 | |
| 产品系列： | 交流、直流、整流 | |
| 型号/规格： | JGT37 | |
| 触点形式： | 转换型 | |
| 额定电压： | DC12（V） | |
| 电流性质： | 直流 | |
| 外形尺寸： | 微型 | |
| 触点负载： | 中功率 | |
| 防护特征： | 敞开式 | |
| 直流电阻： | 100（Ω） | |
| 吸合电流： | 6（A） | |
| 释放电流： | 1（A） | |
| 触点切换电压： | 3（V） | |
| 触点切换电流： | 3（A） |
dzsc/19/1203/19120334.jpgdzsc/19/1203/19120334.jpg
dzsc/19/1203/19120334.jpg
♦输入与输出回路之间光隔离。
♦发光二极管指示正、反转状态。
♦改变控制开关接通位置，可方便实现对交流三相电机正、反转运行的切换。
♦控制内部设有互锁、延时等功能，切换安全可靠。
♦可控硅输出，切换时无机械触点、无噪音、无火花。
♦产品主要用于三相交流电动机正、反转运行的频繁切换。
| 型 号 | JGT37(原JGX37) | JGT38(原JGX38) | |
| 性 能 参 数 | 输入电源电压 | 440 V 660 V | |
| 输出电流 | 10 ~ 60 A | 10 ~ 150 A | |
| 通态电压 | 1.8V | ||
| 主开关数 | 3相 | 2相 | |
| 控制电源 | 12 ~ 24 VDC | ||
| 控制电流 | ≤40 mA | ||
| 切换时间 | ≤ 0.3s | ||
| 隔离电压 | ≥1800 V | ||
| 绝缘电压 | ≥2000 V | ||
| 绝缘电阻 | ≥100 MΩ | ||
| 绝缘电阻 | ≥100 MΩ | ||
| 工作温度 | -20～75 ℃ | ||
| 散热条件 | ≥20A配散热器,≥30A再加风扇强冷 | ||
| 负载电流安全系数 | ≤2KW电动机按额定电流的2.5-4倍,＞2KW电动机按额定电流的4-6倍 | ||
| 外形尺寸.(代号) | 105×74×41 mm3(J-3) | ||
♣外形尺寸.安装接线图:(单位:mm)
| dzsc/19/1203/19120334.jpg | dzsc/19/1203/19120334.jpg | |
| J-3 |
♣温度曲线图:
| dzsc/19/1203/19120334.jpg | dzsc/19/1203/19120334.jpg |
♣产品选用注意事项:
♦根据负载功率的大小，应选择不同的电流余量。功率越大，电流余量就越大。一般选择固态继电器的电流容量是负载电流（每一相）的4～6倍。
♦当输入端三相电源不平衡,高次谐波污染严重时,建议配本厂生产的三相交流吸收补偿器同时使用。为提高改善效果，两者应就近安装连接。
♦输出回路中应加过流保护措施以防短路。方法是：负载回路中串接快速断路开关或快速熔断器。
♦由于JGT38型的输出端在正。反转切换时，只是S相和T相互相切换，而R相始终导通（即固继内部S－U两端短路联通的）。故电机停止时，其中有一相仍带电。使用时应特别注意安全。
♦JGT38型的R-U两端为公共端，固继开关内部已联通，使用时可任选一端。
♦控制端内部已设有互锁、延时等功能，使用时不必附加任何保护措施。
- 所属城市：浙江
- [联系时请说明来自维库仪器仪表网]
- 联系人： 许萍
- 电话：8605723308889
- 传真：8605723308991
- 手机：
- QQ ：
供应显力牌三相固态继电器

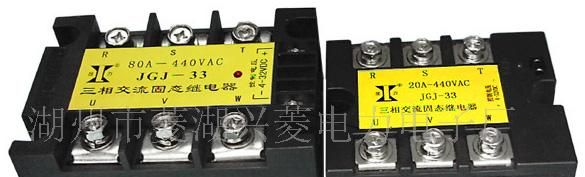

信息内容：三相交流固态继电器 AC：10 — 350A 440 / 660 VAC (三相卧式 )l 控输入与输出回路之间光隔离。l 发光二极管指示工作状态。l 制信号与TTL逻辑接口。l 可控硅输出，零电压开启，零电流关断。l 输出端内部加有RC吸收回路。l 主要用于三相交流电源的自动控制设备如：工业炉窑、电热烘箱、水泵、风机等dzsc/19/3086/19308612.jpg 型号参 数 JGJ33（原JGX33直流控制） JGJ35（原JGX33交流控制）输入参数控制电压4～32 VDC160～240 VAC控制电流≤25 mA启动电流≥ 8 mA关闭电压≤1.5 VDC≤ 30 VAC通断时间≤10 mS输出参数负载电压440 VAC 660 VAC负载电流10、20、30、40、50A60、80、90…180A200、250、300、350A通态压降≤1.5 V≤1.8 V断态电压≥ 800V ≥ 1500V性能参数隔离电压≥ 2500 V绝缘电压≥ 2500 V绝缘电阻≥100 MΩ工作温度－25 ～ 75℃电源频率50/60 HZ散热条件≥20A配散热器,≥30A再加风扇强冷负载电流安全系数阻性负载取2-3倍,感性负载取3-4倍外形尺寸(代号)86×68×28 mm3 (J-6)105×7...
