高压聚丙烯膜电容 CBB81 PPS
| 价 格： | 600.00 | |
| 品牌： | 国产 | |
| 型号： | CBB81薄膜电容 | |
| 介质材料： | 有机薄膜 | |
| 应用范围： | 高频消振 | |
| 外形： | 长扁 | |
| 功率特性： | 小功率 | |
| 频率特性： | 高频 | |
| 调节方式： | 固定 | |
| 引线类型： | 同向引出线 | |
| 允许偏差： | ±5（%） | |
| 耐压值： | 3000（V） | |
| 等效串联电阻(ESR)： | 0（mΩ） | |
| 标称容量： | 1（uF） | |
| 损耗： | 0.08％ | |
| 额定电压： | 3000（V） | |
| 绝缘电阻： | 30000（mΩ） | |
| 温度系数： | 0 |
特点：
1）无感结构
2）金属化聚丙烯膜卷饶
3）优异的高频，温度特性
4）绝缘电阻高，寿命长
5）广泛用于高频、直流、交流、脉冲电路中
技术要求：
1）引用标准： GB10188-88 (IEC60384-13)
2）气候类别：40/85/21
3）额定电压：1000V 、1200V、 1600V、 2000V、3000V
4)容量范围： 0.001UF~1UF
5）容量精度： 5％，10％
6）额定电压： 2UR
7）损耗：≤0.08％ （10KHZ)
8）绝缘电阻：≥300000M欧 （≤0.1UF) ≥3000S (＞0.1UF)
- 所属城市：广东
- [联系时请说明来自维库仪器仪表网]
- 联系人： 刘慧
- 电话：8675526423108
- 传真：8675526423218
- 手机：13332925906
- QQ ：

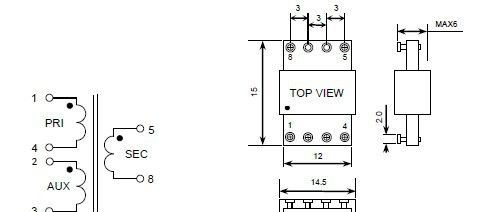

平面变压器 ER14 20W 适用于DC-DC
信息内容：特征与用途：■ 功率范围：20W■ 外型尺寸：15mm×14.5mm×6mm（MAX）■ 工作频率范围：400KHz～700KHz■ 工作温度范围：-55℃～125℃■ 原副边之间绝缘耐压：1500V■ 采用ER14平板磁芯，多层PCB工艺■ 具有辅助反馈电源绕组（反激式）■ 满足ROHS标准■ 用于DC/DC小功率模块电源■ 适用于航空航天、通信、轨道交通、变频器、UPS、数字家电、LED照明等领域 选型参照表 型号功率输入电压输出电压拓扑匝比(原边:副边:辅助) (PRI:SEC:AUX)电感量漏感 (MAX)ER14T3060315-12W12 V3.3 V反激6:03:126 uH±15%0.3uHER14T3060515 V6:05:126 uH±15%0.3uHER14T30610112 V6:10:126 uH±15%0.3uHER14T31103124 V3.3 V11:03:1320 uH±15%0.5uHER14T3110515 V11:05:1320 uH±15%0.5uHER14T31110112 V11:10:1320 uH±15%0.5uHER14T31603148 V3.3 V16:03:1465 uH±15%0.5uHER14T3160515 V16:05:1465 uH±15%0.5uHER14T31610112 V16:10:1465 uH±15%0.5uHER14T20503115-20W12 V3.3 V正激5:3:N/A＞20 uH0.3uHER14T2050515 V5:5:N/A＞20 uH0.3uHER14T20510112 V5:10:N/A＞20 uH0.3uHER14T20903124 V3.3 V9:3:N/A＞65 ...

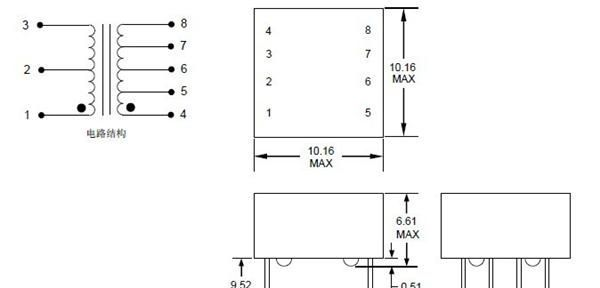

小功率脉冲变压器 B-2725EX 应用于工业设备数据总线
