JZS-10B，JZS-11B，JZS-12B，中间
| 价 格： | 192.00 | |
| 额定电压： | DC220 | |
| 产品系列： | 延时中间继电器(静态) | |
| 线圈电源： | 220 | |
| 电流性质： | 直流 | |
| 额定电流： | 5 | |
| 线圈功率： | 5 | |
| 触点切换电流： | 5 | |
| 触点切换电压： | 5 | |
| 防护特征： | 敞开式 | |
| 触点负载： | 5 | |
| 应用范围： | 中间 | |
| 型号/规格： | JZS-10B | |
| 吸合电流： | 5 | |
| 释放电流： | 5 | |
| 品牌/商标： | 欣继电气 | |
| 触点形式： | 常规 |
| dzsc/19/1180/19118023.jpgJZS-10B系列延时中间继电器(静态) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1 用途
JZS-10B系列延时中间继电器作为延时动作或延时返回的辅助继电器，用于电力系统二次回路中，以增加前一级继电器的触点对数或增加前一级继电器的触点容量及转换电路。 JZS-11B，13B，为延时动作继电器；JZS-12B、JZS-14B为延时返回继电器；JZS-15B，16B为电压动作和电流保持的继电器。 2 结构
本系列继电器由电子元件和小型大功率继电器组成，延时由CMOS集成数字电路组成作延时元件，使精度更高。 JZS-10B系列继电器，为凸出插拨式结构，内部接线图如下，其外形及开孔尺寸见附录。
dzsc/19/1180/19118023.jpg 图1 内部接线图 3 技术数据
继电器的型号、规格、技术基本数据如表1。 表 1
3.1 动作值 继电器的动作电压为30%~70%额定值。 3.2 保持值 具有电流保持绕组的继电器，保持电流不大于80%额定值。 3.3 返回值 继电器的返回值，延时动作继电器不小于3%额定值（延时返回继电器此项不要求）。 3.4 动作时间及返回时间 在继电器电压绕组的两端突然施加额定电压时的动作时间，及切断电源的返回时间应符合表2的规定值。 3.5 功率消耗 继电器的电压绕组在额定电压下不大于5W，电流绕组在额定电流下不大于3W。
表 2
3.6 介质强度 继电器所有的电路对外壳及非带电金属部分，以及无联系的各电路之间耐受交流50Hz，电压2kV历时一分钟试验。 3.7 触点容量 电压不超过220V，电流不超过1A容量为50W的有感负荷（时间常数为5±0.75ms）的直流电路或电压不超过250V及电流不超过3A容量为250VA的交流电路（功率因数为0.4±0.1）触点应可靠动作5×103次。 3.8 继电器的主触点长期允许通过电流为5A。 3.9 继电器在额定值时，机械寿命为2.5×104次后无机械损坏。 3.10 重量 继电器的重量约0.8kg。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
- 所属城市：浙江 温州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 陈成国
- 电话：0577-61677278
- 传真：0577-61677278
- 手机：
- QQ ：
JZB-100，JZB-115，JZB-127中间

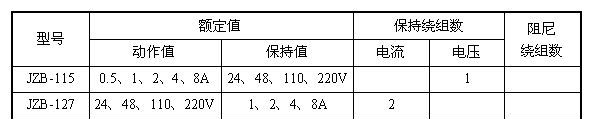

信息内容：JZB-100系列中间继电器 1 用途本系列继电器具有保持绕组，用于直流操作的继电保护回路中，以增加主保护继电器的触点数量和触点容量。JZB-115型为电流动作，电压保持继电器。JZB-127型为电压动作，电流保持继电器。JZB-138型为电压动作，电流保持继电器，借助电子元件还能延时动作。2 结构本系列继电器由电子元件和小型大功率继电器组成。JZB-115型有一个电流工作绕组和一个电压保持绕组。JZB-127型有一个电压工作绕组和两个电流保持绕组（端子3-4、端子9-10为一组电流保持绕组，端子5-6、端子7-8为一组电流保持绕组）。JZB-138型有一个电压工作绕组和两个电流保持绕组，（端子3-4、端子9-10为一组电流保持绕组，端子5-6为一组电流保持绕组），一个延时绕组（端子7-8）。JZB-100系列继电器为固定安装式结构，其外形及安装尺寸见附录。JZB-100系列继电器适用于板前或板后接线，内部接线图如下： dzsc/19/1188/19118812.jpg3 技术要求3.1继电器按照额定数据和触点形式的分类见表13.2 动作值JZB-115型不大于80%额定电流；JZB-127型不大于70%额定电压；JZB-138型不大于70%额定电压。3.3 返回值JZB-115型不小于3%额定电流；JZB-127型不小于3%额定电压；JZB-138型不小于3%额定电...
DXM-2A，DXM-2AH，DXM-2B，信号
信息内容：DXM-2A型信号继电器1、应用范围 DXM-2A型信号继电器(以下简称继电器)适用于直流操作的保护线路和自动控制线路中作为远方复归的动作指示。2.主要技术数据 ●工作绕组额定值：220V、110V、48V、24V、0.0lA、0.015A、0.025A、0.05A、0.075A、0.1A、0.15A、0.25A、0.5A、0.75A、lA、2A、4A。●释放绕组额定值：220V、110V、48V、24V。●动作值：电流启动继电器的动作值不超过额定电流电压启动继电器的动作值不超过70％额定电压。●释放电压：不超过70％额定电压。●动作及返回时间：不超过5ms。●功率消耗：电流工作绕组不大于0.15W；电压工作绕组不大于2W；释放工作绕组不大f 3.5W。●触点容量：在电压不超过250V,电流不超过5A，时间常数为5±0.75ms的直流有感负荷电路中，产品输出触点的断开容量为50W。输出触点在上述规定的负荷条件下，产品能可靠动作及返回5×104次。输出触点长期允许接通电流为5A。●介质强度：产品各导电端子连在一起，对外露的非带电金属部分或外壳之间，能承受2000V(有效值)50Hz交流电压历时1分钟试验而无绝缘击穿或闪络现象。3.内部接线 4.外形及开孔尺寸
