供应led显示屏用防水圆形连接器，航空插头，航插
| 价 格： | 14.00 | |
| 是否提供加工定制： | 是 | |
| 品牌/商标： | 龙立 | |
| 型号/规格： | FQ14，FQ18，FQ24，FQ30 | |
| 应用范围： | LED | |
| 种类： | 插头/插座 | |
| 接口类型： | 其他 | |
| 支持卡数： | 单卡 | |
| 读卡类型： | 其他 | |
| 形状： | 圆形 | |
| 制作工艺： | 其他 | |
| 特性： | 防水 | |
| 接触件材质： | 铜 | |
| 绝缘体材质： | PBT或PC | |
| 芯数： | 2，3，4，5，6，7，9，10，12，14，19，26，32，42，55 |
FQ系列卡口式防水圆形连接器，符合SJ/T10497标准，是在Q系列的基础上，增加防水功能的改进型产品，其安装尺寸和接触件排列等同于Q系列产品。该连接器具有可靠性高，抗振动、密封性强等特点，插头与插座连接快速，使用方便，操作简单。广泛应用于各种电子、电气设备的电路连接。
dzsc/19/1165/19116573.jpg
型号标记说明：Type Designation Introduction
序号 | 分类特征 | 分类内容 | 标记内容 |
1 | 主称代号 Identification Code | 卡口式防水圆形连接器 Bayonet Waterproof Circular Connectors | FQ |
2 | 插座与面板配合直径Matching Dia. Of Receptacle | 14、18、24、30 | 标出数字Number |
3 | 接触件数目 Quantity of Contacts | 见“接触件数目及排列” To “The Number and Arrangement of Contacts” | 标出数字Number |
4 | 插头或插座具体形式Type of Plug or Receptacle | 直式护线簧插头Straight Spring Plug | T |
防水夹线式插头Waterproof Cable Plug | TA | ||
弯式护线簧插头Right Spring Plug | TR | ||
方盘插座Square Flange Receptacle | Z | ||
圆盘插座Circular Flange Receptacle | YZ | ||
对接式护线簧圆盘插座 Spring Cable Recetcacle | ZP | ||
对接夹线式圆盘插座Cable Receptacle | ZA | ||
5 | 接触件种类 Contact Scyle | 插针Pin | J |
插孔Socket | K | ||
6 | 配用电缆直径 Diameter of Cable | 见“外形示意图”To “Outer Dimensions” | 标出数字Number |
7 | 防尘盖 Dustproof Cover | 塑料防尘盖 Plastic Dustproof Cover | S |
注：序号“6、7”内容作为订货要求，只在合格证及包装盒上注明，连接器上不打印
dzsc/19/1165/19116573.jpg
dzsc/19/1165/19116573.jpg
dzsc/19/1165/19116573.jpg
dzsc/19/1165/19116573.jpg
dzsc/19/1165/19116573.jpg
- 所属城市：山东 临沂
- [联系时请说明来自维库仪器仪表网]
- 联系人： 高文彬
- 电话：0539-8258858
- 传真：0539-8258858
- 手机：
- QQ ：
FQN系列防水圆形连接器/电连接器/四芯五芯六芯七芯连接器

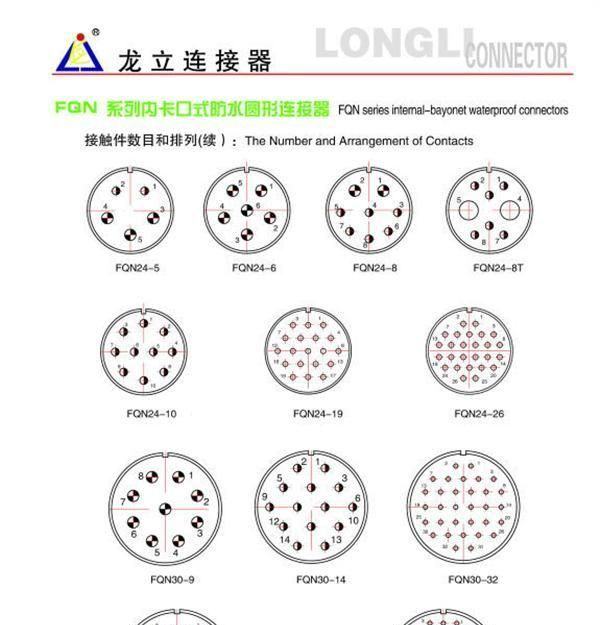

信息内容：FQN系列内卡口式防水型圆形电连接器，符合Q/LLL002-2008标准，产品的安装尺寸及接点型谱等同FQ和Q系列产品，是FQ系列产品的改进型。体积小，重量轻，内卡口快速连接，零件由铝棒或铜棒车加工制造(非铝压铸件),耐环境,防水、防盐雾、防霉菌，操作使用简便。插针、插孔引线采用焊接式。产品被广泛使用于各种电子仪器、 电子、电气设备间有防水要求的电连接中。产品符合按铁道部标准TB/T2761。产品针、孔可以根据您的要求互换。 型号命名 FQN 24- 5 Z K-6 1 2 3 4 5 61.主称代号： FQN型防水圆形电连接器2.壳体号： 243.芯数： 1,2,3,4,6,10,19,264.电连接器类别：T:插头(TR:90º弯插头)，Z:插座，ZP:对接式插座5.接触件类型: K:插孔,J:插针6.尾部电缆可选规格：6,7,8,9,10,12,14技术指标 能在1米水深经受30分钟的试验产品内部不进水(IP67)工作温度相对湿度工作气压振 动碰 撞-55°C~ 85°C40°C时达（90~96）%达4.4KPa10~200Hz,150m/s²490m/s² 工作电流 工作电压 接触电阻 机械寿命 3A(10A) 400V ≤5mΩ(≤2.5mΩ) 500次工作环境耐电压绝缘电阻正常1200V≥5000M&O...
