供应BH/SDH-0.66电流互感器 双排互感器 0.5 0.2 0.5S级精度
| 价 格： | 105.00 | |
| 应用范围： | 测量 | |
| 种类： | 电流互感器 | |
| 品牌： | 精胜 人民 工控 飞跃 | |
| 型号： | LMK-SDH-0.66 | |
| 封装形式： | 普通电感 | |
| 绕线形式： | 单层间绕式 | |
| 导磁体性质： | 铁芯 | |
| 磁芯形状： | 罐形 | |
| 工作频率： | 低频 | |
| 安装方式： | 卧式密封 | |
| 骨架材料： | 塑料 | |
| 品质因数Q： | 770 | |
| 电感量： | 50/60hz | |
| 允许误差： | 0.5 0.5S 0.2 0.2S | |
| 感抗XL： | 0.2（Ω） | |
| 额定电流： | 800-4000/5A（mA） | |
| 分布电容： | 1kv（F） | |
| 标称电压： | 660（V） |
dzsc/19/1162/19116242.jpg
SDH-0.66系列电流互感器户内装置，在额定频率50-60Hz、0.5-0.66kv及以下的交流线路中作测量、电能及继电保护之用。
所有外壳均用ABS阻燃料材料制造，阻燃符合UL-94V0标准。
绝缘等级：E级。
环境温度：-20℃ 45℃。
储存温度：-50℃ 80℃
测试电压：4Kv 50Hz 1min
工作频率：50Hz/60Hz
额定二次电流：5A或1A
额定负载：1VA 1.5VA 2.5VA 3.75VA 5VA 7.5VA 10VA 12.5VA 15VA 20VA 30VA 45VA 60VA精度等级：0.5级用于的测量（如电度表）1.0级用于一般的配电盘仪器的测量，3.0级用于非要求的测量。
连接；二次接线的两个端子各有一个接线点，用M4或M5的螺丝紧固。
配件：端子保护盖用于电业部门进行铅封，此操作符合DIN57106标准的VGB4保护作用。
安装支持:螺丝和夹持件用于汇流排的安装紧固。
2、互感器型号含义：
L：电流互感器
M：穿心式
Z：浇注式
K：塑壳式
J：加大容量
3、以上系列电流互感器铁芯为圆环铁芯。二次线圈由浇注，塑壳绝缘，中间穿孔可通过一次母线或缠绕软电缆。
4、互感器适用环境条件：
（l）、海拔高度不超过1000m；
（2）、周围介质温度为-5℃-40℃
（3）、空气相对湿度少于85％。
二、技术参数
（l）、额定电压 500－660V；
（2）、额定频率 50－60Hz；
（3）、额定二次电流；5A
（4）、绝缘电阻≥10MΩ
（5）、耐压试验 3KV／lmin
（6）、误差要求（JJG313-94）
注：额定负荷为5VA或10VA的电流互感器，其下限负荷为3.75VA对于额
定负荷为15VA、20VA的，其下限负荷为额定负荷1/4，功率因素COSφ=0. 8。
三、安装使用及维护
（l）、互感器可垂直水平安装
（2）、连接到二次仪表和（继电器的连按线其铜截面应不＜2.5平方毫米，（铝线应增大）。二次端子标有S1和S2，同名端的判断即为当一次电流从P1端流向P2端时，二次电流从“S1”端经过所连接的仪表或继电器等流回“S2”
（3）、当一次绕组通有电流时，二次绕组不得开路，以防高电压。
（4）、互感器储存处应干燥，长期储存应用纸箱或木箱包装，如保存期超过一年，应进行绝缘电阻、工频耐压试验，若有变化要进行干燥外理。
业务QQ：1935619198 电话：18057703297 龙
"
- 所属城市：浙江 温州
- [联系时请说明来自维库仪器仪表网]
- 联系人：
- 电话：86 577 62705345
- 传真：8657762707345
- 手机：13588998861
- QQ ：
【生产】LMZJ1-0.5电流互感器 低压互感器 互感器厂价直销
信息内容：LMZJ1-0.5型电流互感器 1 适用范围LMZJ1-0.5型电流互感器主要用于户内，供额定电压为0.5kV及以下，额定频率为50Hz的交流电路中作为电流、电能测量或继电保护用，产品为浇注式电流互感器，其安装方法采用底板固定安装方法。 符合标准：GB 1208，并通过俄罗斯PCT认证。 2 型号及含义 L M Z J 1-0.5L------电流互感器M------母线式Z------浇注绝缘式J-------加大容量1-------设计序号0.5-----额定电压（kV） 3 正常工作条件和安装条件3.1安装场所：户内。3.2环境温度：-5℃～40℃。3.3环境湿度：相对湿度不大于80%。3.4海拔高度：不超过1000m。3.5大气条件：大气中无严重污秽。 4 订货须知用户在订货时，需提供以下信息：4.1产品型号及安装母排宽度；4.2电流比；4.3额定输出及相应准确级；例如：订货LMZJ1-0.5，电流比600/5A、额定输出5VA、 准确级0.5级的互感器。订货代号为：LMZJ1-0.5 600/5A 5VA 0.5级；4.4如有特殊要求时，可与厂家协商定制。 如需详细资料请联系店主，TEL:13757745977 QQ.1935619198"

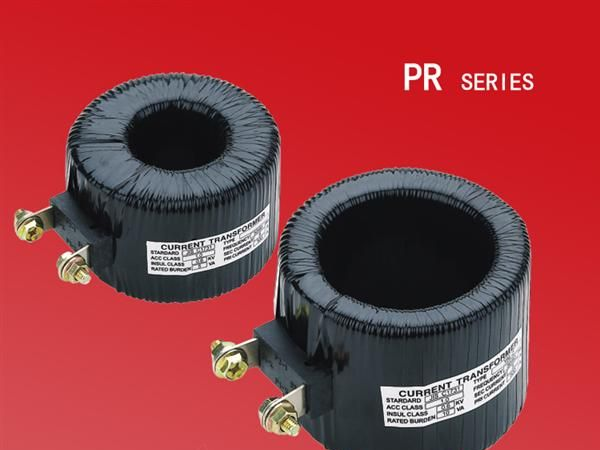

【生产】MR PR电流互感器 电机保护电流互感器 MR/PR互感器
