供应Y2M系列圆形密封电连接器 1122中国好货源
| 价 格： | 39.00 | |
| 接口类型： | DIN(大/中/小) | |
| 接触件材质： | 铜合金 | |
| 针数： | 02,03,04,07,10,14,19,24,32,36,37,50,65,81,120,150 | |
| 种类： | 插头/插座 | |
| 加工定制： | 是 | |
| 形状： | 圆形 | |
| 线长： | 可供选择（mm） | |
| 应用范围： | 各类电器 设备、仪器、仪表之间的线路连接。 | |
| 型号： | Y2系列 | |
| 工作频率： | 低频 | |
| 特性： | 防潮 | |
| 绝缘体材质： | 硅橡胶 | |
| 品牌： | 国产 | |
| 支持卡数： | 多合一 | |
| 制作工艺： | 数控车铣 | |
| 读卡类型： | MS | |
| 芯数： | 02,03,04,07,10,14,19,24,32,36,37,50,65,81,120,150, |
Y2系列圆形电连接器
特点简介 | dzsc/19/1149/19114948.jpg |
技术特征
环境性能
工作温度：-55℃~-125℃
相对湿度：40℃时达95%
工作高度：海拔20000m
振动：频率10Hz~2000Hz 加速度147m/s²
冲击：加速度490 m /s²
恒加速度：490 m /s²
气密性：耐气压0.2Mpa(仅密封性插座)
电气性能
接触电阻及额定电流
| 接触件规格（mm） | 接触电阻（mΩ） | 额定电流（A） |
| Φ0.8 | ≤8 | 3 |
| Φ1.0 | ≤5 | 5 |
| Φ1.5 | ≤3 | 10 |
| Φ2.5 | ≤1 | 25 |
额定电压、耐电压及绝缘电阻
| 工作环境 | 额定电压（V） | 耐电压（V） | 绝缘电阻（mΩ） |
| 常温常压 | 500 | 1500 | ≥3000 |
| 湿 热 | 500 | 750 | ≥100 |
| 高 温 | 500 | ---- | ≥500 |
| 低气压条件4.39kpa | 250 | 350 | ---- |
注：接触件数为32、37、65、81、120时，耐电压则为1000V
机械性能
壳体：铝合金铸造件
镀层：喷漆
绝缘体：耐热热塑性
接触件：铜合金材料
镀 层 ： 金
机械寿命：500次
标记、代号及意义
dzsc/19/1149/19114948.jpg

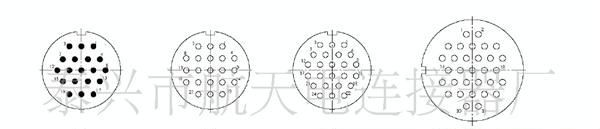

Y2接触件排列图
dzsc/19/1149/19114948.jpg
dzsc/19/1149/19114948.jpg
dzsc/19/1149/19114948.jpg
外形安装及尺寸
dzsc/19/1149/19114948.jpg
| 型号 | 安装尺寸 | 外形尺寸 | |||||||
| A | D1 | M左 | B | D2 | D3 | L | L1 | L2 | |
| Y2-7TK | 22~24 | Φ12 | M21*0.75 | 31 | Φ31 | Φ22.7 | 79 | 51 | 45 |
| Y2-7ZJLM | |||||||||
| Y2-7ZJBM | |||||||||
| Y2-10TK | 22~24 | Φ12 | M21*0.75 | 31 | Φ31 | Φ22.7 | 79 | 51 | 45 |
| Y2-10ZJLM | |||||||||
| Y2-10ZJBM | |||||||||
| Y2-14TK | 22~24 | Φ12 | M21*0.75 | 31 | Φ31 | Φ22.7 | 79 | 51 | 45 |
| Y2-14ZJLM | |||||||||
| Y2-14ZJBM | |||||||||
| Y2-19TK | 28 | Φ18 | M28*1 | 38 | Φ38 | Φ28.7 | 88 | 56 | 49 |
| Y2-19ZJLM | |||||||||
| Y2-19ZJBM | |||||||||
| Y2-24TK | 28 | Φ18 | M28*1 | 38 | Φ38 | Φ28.7 | 88 | 56 | 49 |
| Y2-24ZJLM | |||||||||
| Y2-24ZJBM | |||||||||
| Y2-32TK | 28 | Φ18 | M28*1 | 38 | Φ38 | Φ28.7 | 88 | 56 | 49 |
| Y2-32ZJLM | |||||||||
| Y2-32ZJBM | |||||||||
| Y2-37TK | 28 | Φ18 | M28*1 | 38 | Φ38 | Φ28.7 | 88 | 56 | 49 |
| Y2-37ZJLM | |||||||||
| Y2-37ZJBM | |||||||||
| Y2-36TK | 36 | Φ26 | M36*1 | 46 | Φ46 | Φ36.7 | 108 | 67 | 60 |
| Y2-36ZJLM | |||||||||
| Y2-36ZJBM | |||||||||
| Y2-50TK | 36 | Φ26 | M36*1 | 46 | Φ46 | Φ36.7 | 108 | 67 | 60 |
| Y2-50ZJLM | |||||||||
| Y2-50ZJBM | |||||||||
| Y2-65TK | 36 | Φ26 | M36*1 | 46 | Φ46 | Φ36.7 | 108 | 67 | 60 |
| Y2-65ZJLM | |||||||||
| Y2-65ZJBM | |||||||||
注：Y2-3芯、4芯、5芯安装尺寸等同Y2-7芯安装尺寸。
Y2-大10芯安装尺寸等同Y2-19芯安装尺寸。
