生产各种：测力传感器、力值显示仪表、称重传感器、变送器
| 价 格： | 180.00 | |
| 是否提供加工定制： | 是 | |
| 品牌： | 蚌埠宇航 | |
| 型号： | YHLY-FS | |
| 种类： | 测力 | |
| 材料： | 金属 | |
| 材料物理性质： | 导体 | |
| 材料晶体结构： | 非晶 | |
| 制作工艺： | 集成 | |
| 输出信号： | 模拟型 | |
| 防护等级： | IP68 | |
| 线性度： | 0.03（%F.S.） | |
| 迟滞： | 0.03（%F.S.） | |
| 重复性： | 0.03（%F.S.） | |
| 灵敏度： | 2.000 | |
| 漂移： | 0.03 | |
| 分辨率： | 30000 |
dzsc/19/1136/19113613.jpg
dzsc/19/1136/19113613.jpg
dzsc/19/1136/19113613.jpg
dzsc/19/1136/19113613.jpg
dzsc/19/1136/19113613.jpgdzsc/19/1136/19113613.jpg
产品内容说明
| ◆YHLY-XS型称重传感器可满足0.5㎏～30t;100lb～20Klb量程范围内的测量。 ◆合金钢材料，内部灌胶密封，防油、防水、耐腐蚀，可适用于各种环境。 ◆S型梁结构设计，拉压双向承载，安装使用方便灵活。 ◆适用于吊钩秤、机改秤、料斗秤等各类电子称重设备。 ◆安全防爆型产品，可用于恶劣环境及危险性场合。 | 重要特征 ◆量程： 0.5㎏～30t；100lb～20Klb ◆高精度 ◆合金钢材料 ◆体积小巧，外型美观 |
技术指标
额定载荷 | t | 0.025/0.05/0.1/0.15/0.2/0.25/0.3/0.5/0.6 | ||||||
lb | 100/200/250/300/500/750/1K/1.5K/2K/2.5K/3K/5K/10K/15K/20K | |||||||
精度 | C2 | C3 | C4 | A5S | A5M | B10S | B10M | |
认证 | OIML R60 | OIML R60 | ||||||
检定分度数 | n max | 2000 | 3000 | 4000 | 5000 | 5000 | 10000 | 10000 |
最小检定分度值 | v min | Emax/5000 | Emax/10000 | Emax/14000 | Emax/15000 | Emax/15000 | Emax/10000 | Emax/10000 |
综合误差 | (%FS) | ≤±0.030 | ≤±0.020 | ≤±0.018 | ≤±0.018 | ≤±0.026 | ≤±0.035 | ≤±0.050 |
蠕变 | (%FS/30min) | ≤±0.024 | ≤±0.016 | ≤±0.012 | ≤±0.012 | ≤±0.017 | ≤±0.030 | ≤±0.040 |
温度对输出灵敏度的影响 | (%FS/10℃) | ≤±0.017 | ≤±0.011 | ≤±0.009 | ≤±0.009 | ≤±0.013 | ≤±0.030 | ≤±0.040 |
温度对零点输出的影响 | (%FS/10℃) | ≤±0.023 | ≤±0.015 | ≤±0.010 | ≤±0.010 | ≤±0.014 | ≤±0.030 | ≤±0.020 |
输出灵敏度 | (mv/v) | 2.0±0.004（公制） 3.0±0.008(英制) | ||||||
输入阻抗 | (Ω) | 350±3.5 | ||||||
输出阻抗 | (Ω) | 351±2.0 | ||||||
绝缘阻抗 | (MΩ) | ≥5000(50VDC) | ||||||
零点输出 | (%FS) | 1.5(公制) 1.0（英制） | ||||||
温度补偿范围 | (℃) | -10～ 40 | ||||||
允许使用温度范围 | (℃) | -35～ 70 | ||||||
推荐激励电压 | (V) | 5～12(DC) | ||||||
激励电压 | (V) | 18(DC) | ||||||
安全过载范围 | (%FS) | 150 | ||||||
极限过载范围 | (%FS) | 300 | ||||||
外形尺寸mm（inch）
dzsc/19/1136/19113613.jpg
量程 | H | L | W1 | W | M | H1 |
25～50㎏ | 76.2(3.0) | 50.8(2.0) | 12.7(0.5) | 16.1(0.63) | M8 | 15.7(0.62) |
0.1～1.5t | 76.2(3.0) | 50.8(2.0) | 19.0(0.75) | 22.4(0.88) | M10×1.5 | 15.3(0.60)
蚌埠宇航传感测控工程有限公司
公司信息未核实
公司相关产品
测力传感器+显示仪表信息内容：dzsc/19/1136/19113614.jpg产品内容说明 ◆YHLDC型称重传感器可满足0.5t～50t量程范围内的精确测量。◆不锈钢材料，全密封焊接，防油、防水、防一般腐蚀性气体及介质，防雷击可达一万伏,可适用于多种环境。◆ 柱式结构设计,防旋转设计，可自动恢复。◆ 适用于电子平台秤、汽检线、料斗秤等各类电子称重设备。◆ 安全防爆型产品，可用于恶劣环境及危险场合。特 性◆量程：0.5t～50t◆高精度◆不锈钢材料◆安装方便，性能可靠技术指标额定载荷t0.5/1/2/3/5/10/20/25/30/40/50精度 C2C3C4A5SA5M认证 OIML R60 C3OIML R60 C4 检定分度数n max20003000400050005000最小检定分度值v minEmax/5000Emax/10000Emax/14000Emax/15000Emax/15000综合误差(%FS)≤±0.030≤±0.020≤±0.018≤±0.018≤±0.026蠕变(%FS/30min)≤±0.024≤±0.016≤±0.012≤±0.012≤±0.017温度对输出灵敏度的影响(%FS/10℃ )≤±0.017≤±0.011≤±0.009≤±0.009≤±0.013温度对零点输出的影响(%FS/10℃ )≤±0.023≤±0.015≤±0.010≤&plus...

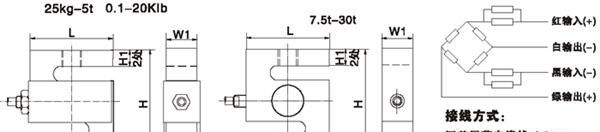

供应:配料称专用传感器(三进一出、四进一出）外接接线盒信息内容：dzsc/19/1144/19114436.jpgdzsc/19/1144/19114436.jpgdzsc/19/1144/19114436.jpgdzsc/19/1144/19114436.jpg dzsc/19/1144/19114436.jpgdzsc/19/1144/19114436.jpgdzsc/19/1144/19114436.jpgdzsc/19/1144/19114436.jpg YHLY-FS型拉力传感器采用了箔式应变片贴在合金钢弹性体上，具有测量精度高、稳定性能好、温度漂移小、输出对称性好、结构紧凑、规格齐全。 可用于电子皮带秤、料仓秤、配料秤、机电结合称、吊钩秤及其它力值的测量与控制及计算机控制配料系统等。 可选择变送器，标准信号0～10mA、4～20mA或0～5V输出一.外形尺寸mm（inch）dzsc/19/1144/19114436.jpg 二.技术参数：量程5、10、20、50、100、300、500kg1、2、3、4、5、6、8、10 、15、20t精度0.1%灵敏度2 ±0.1 mV/V蠕变±0.05 ％F·S/30min非线性±0.03 %F·S滞后误差±0.03 %F·S重复性误差±0.02 %F·S零点温度系数±0.03 %F·S/10℃输出温度系数±0.03 %F·S/10℃输入阻抗700±15 Ω输出阻抗650±15 Ω绝缘电阻≥5000 MΩ供桥电压建议10 VDC工作温度范围-20 - 70 ℃... 相关产品 |
