JBK5-200VA机床变压器 全铜机床变压器 定做机床变压器
| 价 格： | 105.00 | |
| 外形结构： | 立式 | |
| 效率(η)： | 95% | |
| 电压比： | 根据客户要求订做（V） | |
| 电源相数： | 单相 | |
| 铁心形状： | E型 | |
| 加工定制： | 是 | |
| 冷却形式： | 干式 | |
| 频率特性： | 低频 | |
| 应用范围： | 控制 | |
| 防潮方式： | 开放式 | |
| 铁心形式： | 心式 | |
| 额定功率： | 200VA（KVA） | |
| 冷却方式： | 自然冷却 | |
| 型号： | JBK5-200VA | |
| 绕组形式： | 双绕组 | |
| 品牌： | 竞克赛 |
dzsc/19/1125/19112567.jpg
JBK5 控制变压器参数
一、用途及概述：
JBK5系列机床控制变压器是我公司引进德国90年代中期型变压器系列,在国内JBK3系列机床控制变压器基础上，经过多年来进一步吸收国外同类产品,并优选国外先进方法的接线端子结构、将端子与骨架合在一起，使防护等级提高到IP2LX，防止偶然触及电路。采用国内IT冷压接线端子，接线方式可以使接线密集程度提高。变压器的硅钢片与硅钢片之间联接、硅钢片与底板联接均采用氩弧焊焊接工艺,形成一个整体，简捷明了。尤其是底板一次性成型，安装尺寸较JBK3系列更为准确，而采用优质防蚀合金材料，大大增高了接地性能的可靠性，全面提高了产品质量，该产品符VDE0550、 IEC204-1、EC439、JB5555、GB5226等有关国际、国家标准。JBK5系列机床控制变压器适用于交流50~60Hz，输入电压不超过500V，输出额定电压不超过220V，作为各行各业的机械设备,一般电器控制电源和工作、信号灯的电源之用。 二、安装尺寸：
型号 | 外形尺寸 | 安装尺寸 | 安装孔 | Fmax | |||
Bmax | Dmax | Emax | A | C | K | ||
JBK5-40/63 | 78 | 72 | 90 | 56±0.15 | 46±0.125 | 4.6 | 1.5 |
JBK5-100 | 85 | 88 | 96 | 64±0.15 | 62±0.15 | 4.6 | 1.5 |
JBK5-160 | 96 | 92 | 106 | 84±0.175 | 73.5±0.5 | 5.5 | 1.5 |
JBK5-250 | 96 | 100 | 106 | 84±0.175 | 85±0.175 | 5.8 | 1.5 |
JBK5-400 | 120 | 100 | 122 | 93±0.175 | 84±0.175 | 5.8 | 2 |
JBK5-630 | 150 | 114 | 140 | 125±0.2 | 92±0.175 | 7 | 2 |
JBK5-800 | 150 | 125 | 142 | 125±0.2 | 105±0.2 | 7 | 2 |
JBK5-1000 | 160 | 195 | 142 | 140±0.2 | 158±0.2 | 7 | 3 |
JBK5-1000 | 168 | 130 | 155 | 138±0.2 | 105±0.2 | 9 | 2 |
JBK5-1600 | 184 | 225 | 145 | 155±0.2 | 180±0.2 | 7 | 3 |
JBK5-1600 | 168 | 140 | 155 | 138±0.2 | 116±0.2 | 9 | 2 |
JBK5-2500 | 250 | 200 | 152 | 165±0.2 | 210±0.23 | 7 | 4 |
三、型号及含义：
四、外形尺寸：
- 所属城市：浙江 温州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 伍小姐
- 电话：0577-57151155-8012
- 传真：0577-62789976
- 手机：18257771920
- QQ ：
【高质量变压器厂家】供用SG-5KVA三相干式( 全铜制造)变压器
信息内容：dzsc/19/1125/19112578.jpgdzsc/19/1125/19112578.jpgdzsc/19/1125/19112578.jpgdzsc/19/1125/19112578.jpgSG 、JSG、E04、SBK系列变压器是我公司多年来采用优质材料和先进的工艺技术生产160VA-600KVA功率之间的变压器。产品的各种输入、输出，电压高低，联接组别，调节抽头位置，绕组容量分配，次级绕组配备，是否要求带外壳等，均根据用户的要求进行精心的设计与制造。SG 、JSG、E04、SBK系列自耦式或隔离式变压器可解决国内低压电网与进口设备的电压匹配问题，同时变相变压器既可解决电压匹配又可解决三相电网不平衡的电能质量问题。变压器按类型分为：自耦式、隔离式、降压式、升压式、变相式；变相式：输入三相/输出单相变压器原理： SG 、JSG、E04、SBK系列变压器是基于电磁感应原理，将一次绕组和二次绕组套在共同的铁芯上，彼此之间通过磁路和电路的相互耦合，实现能量从一次绕组向二次绕组的传递。变压器结构：SG 、JSG、E04、SBK系列变压器的结构分为变压器机芯和机箱二大部分。变压器机芯主要由绕组和铁芯构成，机箱主要由箱体和面板指示（电压/电流指示）等部分构成。适用场所：适用于各种需要变换电压等级或需要安全隔离的场所。（例：广泛用于地铁、高层建...
激光雕刻机RC0406L单相控制变压器BK-3000VA 隔离变压器

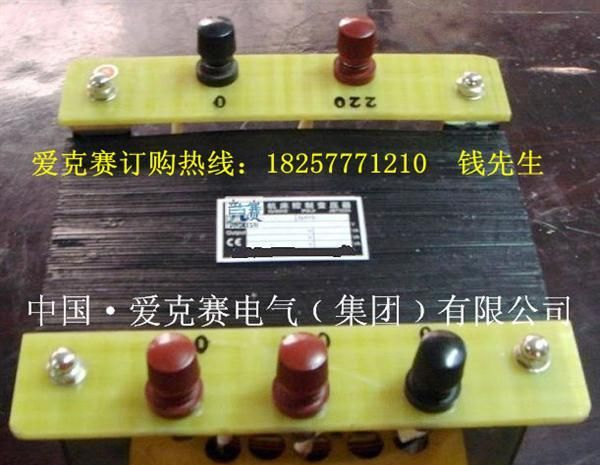

信息内容：dzsc/19/1132/19113213.jpgBK系列控制变压器适用范围BK系列控制变压器适用于50Hz～60Hz的交流电路中，作为机床和机械设备中一般电器的控制电源，局部照明及指示灯电源。产品符合JB/T9646标准。规格1.额定容量：25VA、50VA、100VA、150VA、200VA、250VA、300VA、400VA、500VA、700VA、1000VA、1500VA、2000VA、3000VA、5000VA。2.初级电压：220V、380V或根据用户需求而定；次级电压：6.3V、12V、24V、36V、110V、127V、220V、380V或根据用户需求而定。外形及安装尺寸型号安装尺寸安装孔外形尺寸ACK*JBDEBK-25VA64456*7807895BK-50VA70606*8898995BK-100VA82646*899107114BK-150VA84767*10105104116BK-250VA102877*10119114134BK-300VA102927*10120120133BK-500VA1111067*10135148147BK-1000VA1261267*10151161166咨询电话：18257771210 座 机：0577-57151155-8015 传 真：0577-62789976商务QQ：1183161809 邮 箱：1183161809@qq.com 网 址：htpp://www.jingkesai.com
