供应ZJ3中间继电器ZJ3-1B
| 价 格： | 133.00 | |
| 应用范围： | 中间 | |
| 品牌/商标： | 上继 | |
| 型号/规格： | ZJ3-1B | |
| 产品系列： | ZJ3 | |
| 触点形式： | 转换型 | |
| 额定电压： | V（V） | |
| 外形： | 中型 | |
| 功率负载： | 小功率 | |
| 防护特征： | 封闭式 | |
| 直流电阻： | /（Ω） | |
| 吸合电流： | /（A） | |
| 释放电流： | /（A） | |
| 线圈功率： | /（W） | |
| 额定工作频率： | 50（Hz） |
1、用途
ZJ3-A系列中间继电器用于直流操作的各种保护和自动控制回路中，作为出口继电器或扩大继电器的控制范围。
2、结构与工作原理
继电器采用JK-1型壳体，其外形尺寸、背后端子及安装开孔图见附录2。背后端子接线图见图1。
继电器为电磁式阀型快速动作中间继电器，线圈固定在“Π”型的导磁体上，电磁铁与衔铁由轴连接在架板上，衔铁上的绝缘顶板带动触点使触点接通或断开。ZJ3-1A～2A 继电器只有一个电压绕组；ZJ3-3A继电器有一个电压动作绕组及2个电流保持绕组；ZJ3-4A有一个电压绕组和三个电流保持绕组；ZJ3-5A继电器有一个电压绕组和一个电流绕组，可以电压动作或电流动作，当连接片位于端子5和6时，为电压保持；位于端子4 和5时，为电流保持，根据使用情况可自行调整。
dzsc/19/1125/19112518.jpg
图 1 背后端子接线图
3、技术要求
1．继电器的直流额定值、绕组数及触点形式数量见表1。
2．动作值
电压不大于额定电压的70%。ZJ3-5A当用电流动作时，其值不大于额定电流。
3．保持值
具有电流保持绕组的继电器，保持电流不大于 80% 额定保持值；具有电压保持绕组的继电器，保持电压不大于 50% 额定保持值。
4．返回值
继电器的返回值不小于额定值5%。
5．继电器工作绕组的激励量为额定值时，其动作时间不大于 0.01s。
6．线圈温升
当周围环境温度为40℃时，其电压绕组应能长期承受110％额定电压，线圈温升不超过65℃。
自保持绕组允许承受3倍额定保持电流5s，无电气及绝缘损坏。
7．功率消耗
ZJ3-1A、2A电压绕组不大于5W；ZJ3-3A、4A、5A不大于8W。ZJ3-3A每个电流绕组不大于1.2W；ZJ3-4A不大于2W；ZJ3-5A不大于4W。
8．介质强度
继电器所有电路与外露非带电金属部分之间以及在电气上无联系的各电路之间的介质强度应能承受50Hz，2000V，1min的试验，无击穿或闪络现象。动静触点间介质强度为1000V。
9．绝缘电阻值应不小于 300MΩ。
10．触点断开容量
在直流有感（τ=5ms）回路，U≤250V，I≤2A为50W；在交流（cosφ=0.4）回路，U≤250V，I≤2A为250VA。
11．触点长期闭合电流为 10A，历时10s。
12．电寿命为103次。机械寿命为5×103次。
13．重量约为 0.6kg。
4、调试方法
1．动静触点的间隙不应小于1mm，触点的超行程为0.2mm～0.3mm。
2．铁心与衔铁转轴端底边之间的气隙不得超过0.1mm～0.15mm。
3．调整继电器衔铁的限位螺钉改变触点间隙和动作时间及动作值，但不得使触点间隙小于1mm。
4．继电器在工作过程中应定期检查是否符合技术要求，当触点熏黑烧焦进行清理时，可用小刀轻轻刮去，再用绸布擦净，不得用手触及或用砂纸及其它磨料清理。烧损时应更换。
5、订货须知
订货时请指明产品型号、名称、额定电压、额定电流安装方式。
表 1
型 号 | 额定电压 (V) | 额定电流 (A) | 触点形式 | 保持形式 |
ZJ3-1A | 220，110 48，24 | 2 转 换 |
| |
ZJ3-2A | 4 动 合 | |||
ZJ3-3A | 1，2，4 0.25，0.5 | 4 动 合 | 2 个 电 流 | |
ZJ3-4A | 4 动 合 | 3 个 电 流 | ||
ZJ3-5A | 220，110，48，24 | 0.5，1，2，4 | 2转换，2动合 | 电流或电压 |
- 所属城市：浙江
- [联系时请说明来自维库仪器仪表网]
- 联系人： 陈永攀
- 电话：
- 传真：
- 手机：
- QQ ：

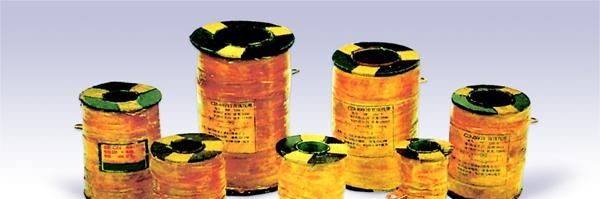

供应CZ1-100直流接触器线圈
信息内容：因铜材价格不稳定，准确价格请联系，敬请理解。 接触器.电磁铁线圈和其它吸合线圈,其共同特点都是与其本产品铁心配合完成工作中的导磁系统作用。适用于交流50Hz.电压至380V的各种电器电路中;吸合线圈允许在海拔高度不超过2000M,周围空气温度上限不超过 40℃,周围空气温度下限不低于-5℃,周围空气相对湿度不大于90%;在无爆炸危险的介质中,且介质中无足以腐蚀金属和破坏绝缘的气体和尘埃(包括电尘埃)。"

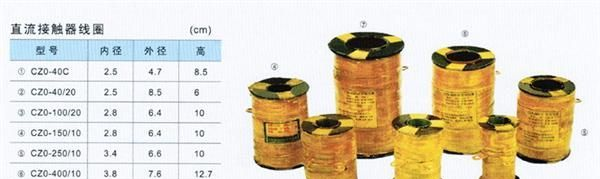

供应CZ0-600/10直流接触器线圈
