QBJ-3800XL-A02 ,QBJ-3800XL系列电涡流传感器
| 价 格： | 面议 | |
| 材料： | 金属 | |
| 种类： | 位移 | |
| 加工定制： | 是 | |
| 防护等级： | 1 | |
| 材料物理性质： | 导体 | |
| 型号： | QBJ-3800XL电涡流传感器 | |
| 材料晶体结构： | 单晶 | |
| 线性度： | 1（%F.S.） | |
| 迟滞： | 1（%F.S.） | |
| 重复性： | 1（%F.S.） | |
| 漂移： | 1 | |
| 分辨率： | 1 | |
| 品牌： | QBJ-3800XL电涡流传感器 | |
| 输出信号： | 数字型 | |
| 灵敏度： | 1 | |
| QBJ-3800XL电涡： | QBJ-3800XL电涡流传感器 | |
| 制作工艺： | 集成 |
QBJ-3800XL系列电涡流传感器是一种非接触式的线性化测量工具。具有长期工作可靠性好、测量范围宽、灵敏度高、分辨率高、响应速度快、抗干扰力强、不受油污等介质的影响等优点，因此广泛应用于电力、石油、化工、冶金等行业对汽轮机、水轮机、鼓风机、压缩机、齿轮箱、大型冷却泵等大型旋转机械的动态和静态非接触式位移测量。
列如：径向和轴向的轴位移、胀差、轴偏心、轴振动、键相、转速为满足各种测量方案的需要，我们提供了多种规格的电涡流传感器，如按探头规格（直径）区分则可分为Φ8ｍｍ、Φ11ｍｍ、Φ25ｍｍ三种规格，如果按系统电缆总长（探头电缆长度＋延伸电缆长度）区分则可分为5ｍ和9ｍ两种类型。
电涡流传感器由探头和前置器构成，探头由线圈、骨架壳体、射频电缆和高频插头组成(见图)。决定探头性能的主要是线圈，线圈被来自前置器的高频信号激励，产生高频磁场，当被测金属物体靠近线圈L时，由于高频的作用，在金属表面产生涡流，被测物体相当于短路线圈，将产生磁场以抗消高频磁场的变化，这一过程消耗能量，使线圈电感变化损耗增大，Q值降低，Q值降低的程度与线圈平面到被测物体表面之间距离d有关电话： 13965987877 ，0550-7611877
18055097177 , 0550-7890198
手机： 15855093488
由前置器电路方框图可以看出：它由电容与传感器线圈并联组成LC谐振回路，当电感线圈与被测物体的距离发生变化时，电感线圈的Q值发生变化，因此LC振荡器输出电压信号，经校正后可得到与被测物体位移量成线性关系的电压信号。
探头直径（mm）8 11 27.1
静态线性范围（mm）2 4 12.7
静态灵敏度（V/mm）≤1.0% 8 4 0.8
静态幅值线性度±2.0%±5.0%
动态幅值线性度±10%
静态零值误差0.5%
静态幅值稳定度0.5%
动态参考灵敏度误差3.0%
静态幅值重复性1.0%
频率响应0～5KHz(0.5dB)
系统温漂0.1%
测量范围中点间隙（mm）±5% 1.8 3 9
测量范围中点电压（V）±5% - 10 -10 -7.08
被测物材料、形状金属材料,基准材料为45＃钢，轴,平面,轴上测量盘
轴的直径不小于（mm）80————
测量盘直径不小于（mm）18 30 70
电源电压（V）-20~26Vdc
功耗（mA）12 12 15
输出负载10KΩ
标定时环境温度（20±5）℃
存储
温度前置器-35℃~ 100℃
探头-40℃~ 177℃
电缆-40℃~ 177℃
使用
温度前置器-30℃~ 70℃
探头-40℃~ 150℃
电缆-40℃~ 150℃
系统总重(标准配置) 500g±3% 700g±3%
系统电缆总长±10% 5ｍ或9ｍ
延伸电缆长度±5% 4ｍ、4.5ｍ、8ｍ、8.5ｍ
探头电缆长度±5% 1ｍ、0.5ｍ
相对湿度(具有接头保护时，无浸水) 100%冷凝
海拔高度限制<2000m
正常工作环境无强磁场、无腐蚀性汽液体、无强振源
危险工作环境（DWQZi系列）ⅡA~ⅡC级、T2~T5组性气体混合物的０区、１区、2区危险场所
外壳防护等级不低于IP20
传感器外壳表面温度不得超过135℃。
绝缘电阻＞500MΩ
绝缘强度＞500V
电话： 13965987877 ,0550-7611877
18055097177 , 0550-7890198
手机： 15855093488
- 所属城市：安徽 滁州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 王信龙
- 电话：550-7023811
- 传真：550-7023811
- 手机：
- QQ ：

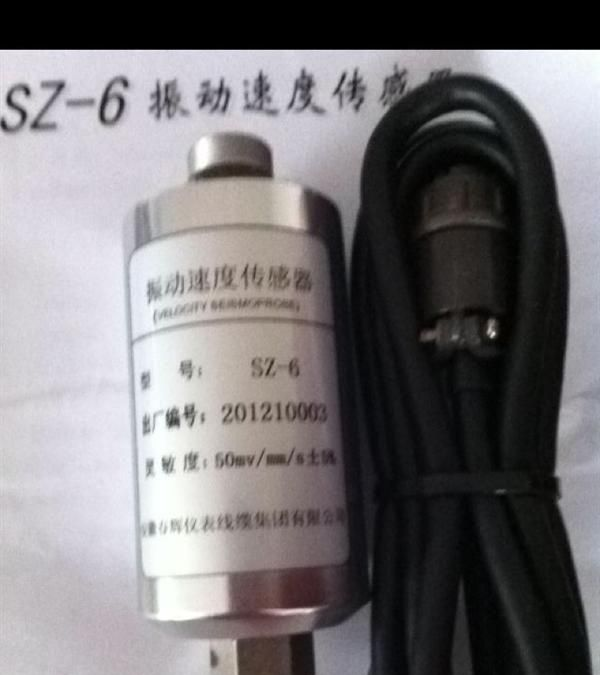

SZ-6 振动速度传感器：现货
信息内容：SZ-6振动传感器[详细内容]dzsc/19/1191/19119121.jpg振动速度传感器与振动监控仪或振动烈度监控仪配接后，可以测量各种位移、速度等。由滚动轴承支承的转子，其振动传到轴承盖上，安装在轴承盖上的S-ZS型振动速度传感器，由内部运动线圈切割磁力线而输出电压，提供信号输送给监测仪表，用来对机械故障进行预测和报警。安装位置：垂直或者水平安装于被测振动点上，传感器底部用M10螺钉固定。技术参数：灵敏度：20～50mV/mm/S±1%（根据用户调整）频率响应（可选）：5～100 Hz，10～500 Hz，10～1000 Hz固有频率：约10Hz振幅极限：2mm（峰-峰值）加速度：10g安装方式：垂直；水平；垂直、水平两用型温度范围： -30℃～120℃相对湿度：至95%不冷凝外形尺寸：φ35×78mm重 量: 约350g联系人：万慧芝：18955090970：

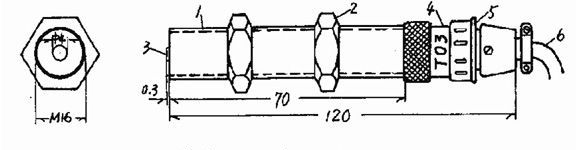

T03磁阻式转速传感器
信息内容：一、产品概述T03磁阻式传感器内装磁钢，在其端面磁头处形成磁场，一旦该处磁阻发生变化，传感器内部线圈即能感应输出相应的交流电压信号.传感器可安装在径向或轴向，传感器端面距齿枯(气隙)1mm左右，距离越小，感应出的输出信号就越大，传感器输出为双芯屏蔽线。T03磁电式传感器采用了新型工艺和特殊材料，其灵敏度优于国内同类产品。二、技术指标及安装1.线圈电阻：380Ω左右2.输出电压：为获得较大输出和近似正弦波形，铁渐开线齿轮必须满足：齿轮模数大于2，传感器端面距齿顶≤1mm。输出电压波形：渐开线齿轮近似正弦波，孔板正负脉冲。下图数据是在发讯齿轮60齿、材料A3钢、模数2.5、气隙≤1mm下获得，仅供参考。转速(rpm)102050100200500100020005000输出电压≥ (有效值)50mV100mV250mV500mV1V2.5V5V8V10V 3．外形尺寸：外壳为M16×100，引线插座：X12K4P，引线插头：X12K4Pdzsc/19/1206/19120646.jpg
