供应SM5651系列微型压力传感器
| 价 格： | 1.00 | |
| 加工定制： | 否 | |
| 品牌/商标： | 美国 SMI | |
| 型号/规格： | SM5651系列压力传感器 | |
| 种类： | 压力 | |
| 材料： | 混合物 | |
| 材料物理性质： | 导体 | |
| 材料晶体结构： | 单晶 | |
| 制作工艺： | 厚膜 | |
| 输出信号： | 模拟型 | |
| 防护等级： | 1 | |
| 线性度： | 1（%F.S.） | |
| 迟滞： | 1（%F.S.） | |
| 重复性： | 1（%F.S.） | |
| 灵敏度： | 1 | |
| 漂移： | 1 | |
| 分辨率： | 1 |
概述
SM5651/SM5652为OEM压力传感器，完全校准和温度补偿微差压双列直插高性能压力传感器。 SM5651/SM5652系列为陶瓷基底贴装高稳定压阻式压力传感器芯片，利用陶瓷基板上的薄膜电阻进行零度校正、零点温度补偿和灵敏度温度补偿。SM5651只能用恒流驱动，一个额外的电阻修剪正常化的外部差分放大器的输出提供了跨度校准。而SM5652在恒压激励下对输出信号很容易进行放大。 SM5651芯片有额外的增益电阻，采用恒流激励，SM5652采用恒压激励。
| dzsc/19/1115/19111590.jpg |
特点应用
l 微压0.15psi、0.30psi、0.80psi、1.50psi、和3.0psi l 恒流或恒压激励 l 温度补偿范围宽（0-60℃） l 跨度校准正高达±2% l 零点校准及温度补偿 l 高性能、稳定的硅芯片封装 l 表压和差压配置 | l 医疗设备 l 呼吸机、麻醉机和监护仪 l HVAC（空调） l 水平监测 l 流量测量 l 工业控制 l 微差压变送器 |
性能参数
测试的条件是：SM5651激励电流源为1.5mA，室温为25℃；SM5652激励电压源为10.00V DC，室温25℃，除非另有规定。
最小值 | 典型值 | 值 | 单位 | |
激励源 | ||||
激励电压源 DC（SM5652） | >0 | 10.00 | 20.00 | V |
激励电流源 DC（SM5651） | >0 | 1.50 | 3.00 | mA |
满量程输出 | ||||
SM5651满量程输出 | 25.0 | 45.0 | 75.0 | mV |
SM5652满量程输出 | 24.5 | 25.0 | 25.5 | mV |
零点输出 | -2.00 | 0.20 | 2.00 | mV |
温度系数 | ||||
满量程温度系数 | -0.65 | 0.20 | 0.65 | %FS |
零点温度系数 | -1.00 | 0.20 | 1.00 | %FS |
温度迟滞性 | -0.30 | 0.05 | 0.30 | %FS |
准确度 | ||||
线性度（非线性误差） | -0.30 | 0.05 | 0.30 | %FS |
重复性 | -0.30 | 0.05 | 0.30 | %FS |
压力迟滞性 | -0.30 | 0.05 | 0.30 | %FS |
灵敏度匹配性 | -2.0 | -0.2 | 2.0 | %FS |
阻抗（SM5651） | ||||
输入阻抗 | 1.80 | 3.00 | 3.80 | kΩ |
输出阻抗 | 2.70 | 3.30 | 3.80 | kΩ |
阻抗（SM5652） | ||||
输入阻抗 | 4.50 | 8.00 | 25.00 | kΩ |
输出阻抗 | 2.00 | 2.50 | 3.80 | kΩ |
温度范围 | ||||
补偿温度 | 0 | 60 | ℃ | |
工作温度 | -40 | 125 | ℃ | |
存储温度 | -40 | 125 | ℃ | |
动力特性 | ||||
耐压 | 10ⅹ | Rated FS | ||
爆破压力 | 15ⅹ | Rated FS | ||
备注：
1、正压指的是从晶圆底部进入；增益，在工厂校准使用的是负压
2、对于SM5652,量程为0.15psi的满量程输出是23.75mV(最小)至26.25（）
3、测量温度超过22~58℃
对于量程为0.15psi，满量程温度系数为±2%FS；零点温度系数为±2%FS；对于量程为0.3psi，满量程温度系数为±0.75%FS
4、对于量程为0.3psi，迟滞性为±0.45%FS；对于量程为0.15psi，迟滞性为±0.65%FS
5、直线拟合，是从晶圆顶部测量的
对于量程为0.3psi，线性度为±0.5%FS；对于量程为0.15psi，线性度为±2.5%FS
6、灵敏度匹配指的是部分与部分匹配的程度，对于量程为0.15psi，灵敏度匹配性为5.0%FS
电气连接
|
| ||||||||||||||||||||||||||||||||||||||||
dzsc/19/1115/19111590.jpg
SM5651外部引脚图
结构尺寸图单位：英寸
dzsc/19/1115/19111590.jpg | dzsc/19/1115/19111590.jpg | dzsc/19/1115/19111590.jpg |
SM5651/SM5652外部尺寸图
注意：
SM5651/SM5652应注意两个管的接气方式，基板上有数字的那个接气管接正气压，另外一个接气管接负气压。（这里所说的正、负气压只是两者之间气压的大与小）
选型指南
SM5651/SM5652压阻式压力传感器 SM5651—003—D—3—L
型号 | 测量压力范围 | 压力类型 | 引脚配置 | 长短接管 |
SM5651/SM5652 | 001 | D | 3 | L |
SM5651/SM5652 | 003 | G | 5 | S |
SM5651/SM5652 | 008 | D | 3 | L |
SM5651/SM5652 | 015 | G | 5 | S |
SM5651/SM5652 | 030 | D | 3 | L |
测量压力范围 | 压力类型 | 引脚配置 | 长短接管 | |
PSI | SM5651/SM5652 |
A—绝压 D—差压 G—表压 |
3：引脚与接气管相反的方向 5：表面贴装引脚与接气管对面方向
|
L：长接气管 S：短接气管
|
0.15 | 001 | |||
0.30 | 003 | |||
0.80 | 008 | |||
1.50 | 015 | |||
3.00 | 030 | |||
备注：
SM5651/SM5652有表压、差压类型，产品外形尺寸以说明书上标注为准，产品升级或其他改动我们会另行通知
"- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 张盼花
- 电话：0755-21317558
- 传真：0755-21317558
- 手机：
- QQ ：
供应NDIR红外CO2气体传感器
信息内容：英国ALPHA公司研发的小尺寸红外CO2气体传感器。多量程选择：0-2000ppm/0-5%/20%/100%vol 小尺寸：ø 20×16.5mm 高分辨率，可达2.5 ppm，线性好，使用寿命5年以上NDIR红外CO2气体传感器 英国ALPHA公司研发的小尺寸红外CO2气体传感器。 多量程选择：0-2000ppm/0-5%/20%/100%vol小尺寸：ø20×16.5mm高分辨率，可达2.5 ppm，线性好，使用寿命5年以上应用广泛，使用于石油、化工、煤矿、农业、食品、环境、科研等领域

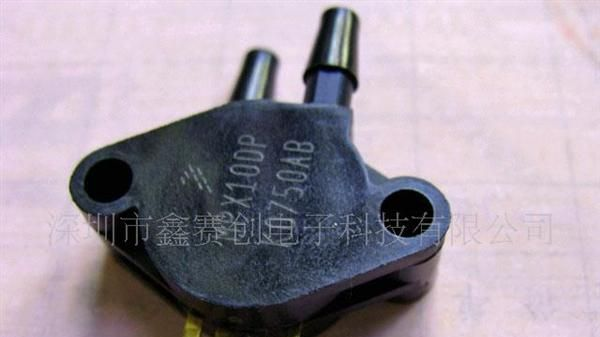

供应MPX10DP压力传感器
