供应LXZK-0.66系列 开启式电流互感器 颜色红、黑可选
| 价 格： | 280.00 | |
| 应用范围： | 测量 | |
| 种类： | 电流互感器 | |
| 品牌/商标： | HG/华工 | |
| 型号/规格： | LXZK-0.66，Φ65mm | |
| 封装形式： | 贴片电感 | |
| 绕线形式： | 单层密绕式 | |
| 导磁体性质： | 铁芯 | |
| 磁芯形状： | C | |
| 工作频率： | 低频 | |
| 安装方式： | 卧式密封 | |
| 骨架材料： | 塑料 | |
| 允许误差： | 0.5 | |
| 感抗XL： | 0.2（Ω） | |
| 标称电压： | 660（V） |
产品说明 | LXZK-0.66Φ65系列开合式电流变换器，引线或端子输出 ，即可作检测用，也可做漏电用。 | ||||||||||||||||||||||||||||||||
性能指标 | 参数 | 符号 | 指 标 | ||||||||||||||||||||||||||||||
主要尺寸 | Φ | 内孔/外径/厚度（65.0mm/115.0mm/26.0mm） | |||||||||||||||||||||||||||||||
输入范围 | In | 0~1500A | |||||||||||||||||||||||||||||||
输出范围 | IO | 0~5A | |||||||||||||||||||||||||||||||
负载电阻 | RL | ＜500Ω | |||||||||||||||||||||||||||||||
精度等级 | ρ | 0.1、0.2、0.5、1.0 级 | |||||||||||||||||||||||||||||||
线性范围 | － | 5%~120% | |||||||||||||||||||||||||||||||
额定点相位差 | δ | 5ˊ~25ˊ | |||||||||||||||||||||||||||||||
耐 压 | Vd | 2500V/min | |||||||||||||||||||||||||||||||
绝缘强度 | － | 1000MΩ/500V/min | |||||||||||||||||||||||||||||||
工作温度 | Ta | -25℃~ 75℃ | |||||||||||||||||||||||||||||||
存储温度 | Ts | -40℃~ 80℃ | |||||||||||||||||||||||||||||||
工作频率 | f | 45Hz ~800Hz | |||||||||||||||||||||||||||||||
相对湿度 | － | <90% | |||||||||||||||||||||||||||||||
外壳材料 | － | PBT/ABS塑胶 | |||||||||||||||||||||||||||||||
产品特点 | n 符合ROHS环保指令 n 优异的性价比 n 良好的线性度 n 优异的机械和耐环境性，环氧树脂灌封 n 适合室外使用，能完全拆开成为两部分，两端采用螺丝紧固 | ||||||||||||||||||||||||||||||||
产品应用 | 适用于电力仪器仪表、配电柜、变电站、现场测试仪、漏电设备、通讯设备等 | ||||||||||||||||||||||||||||||||
典型参数 |
长沙英雁电子有限公司
公司信息未核实
公司相关产品

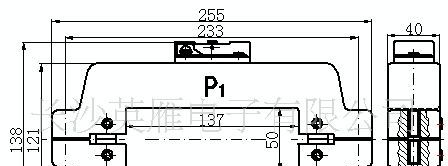

供应开口式互感器137×50-2000A/5A信息内容：LXZK-0.66开口电流互感器 ⒈主要说明：LXZK-0.66开口电流互感器，其磁路设计新颖，性能安全可靠，外形小巧美观，安装快捷、节省安装空间，的特点是改装线路时可随意安装在线路的任何地方,而不用重新布线。⒉技术参数：型号变比准确度二次额定负载(VA或Ω)内孔尺寸LXZK-0.661500/5A0.5级5~3.75VA或0.2~0.15Ω 137*502000/5A2500/5A3000/5A⒊外形与安装尺寸：dzsc/19/1204/19120455.jpg ⒋使用条件：⑴环境条件：温度 60℃ 日平均气温不超过 40℃ 气温-5℃；⑵海拔不超过1000M（高原使用时特殊定货）；⑶相对湿度<85%；⑷交流电压：0.66KV以下；⑸额定频率：50HZ；⑹同名端：一次由P1侧穿入，二次为S1。⒌开口式电流互感器具体安装方法如下：⑴将互感器两端的铜螺栓松开拆下，互感器就分成两部分；⑵先将互感器底座部分在适当位置固定好，然后把铁心两个接触面擦干净，装上硅胶垫片，对好互感器两部分然后装上螺栓拧紧，拧平弹垫即可。互感器两部分要对齐以免影响性能，然后连接上开口地方的连接件；⑶接好二次线后，要把加在电流互感器接线端上的短路保护件去掉，带电接线时用来保护人身安全的；⑷开口式互感器上下两部分不可与其他互感器互换。

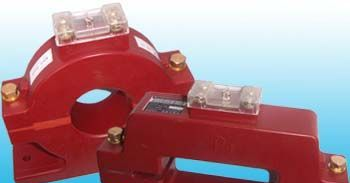

供应LXZK-0.66系列 开口式 电流互感器 孔径150*50 便携安装信息内容：LXZK-0.66开口电流互感器 ⒈主要说明：LXZK-0.66开口电流互感器，其磁路设计新颖，性能安全可靠，外形小巧美观，安装快捷、节省安装空间，的特点是改装线路时可随意安装在线路的任何地方,而不用重新布线。开启式电流互感器适用于10KV以下交流电力系统电气设备的电流测量、信号采样和微机保护。该电流互感器具有可开启、便于安装等特点，分为户内型和户外型两种。户内型广泛用于紧凑型全绝缘环网开关柜中，并且非常适合与RTU，FTU等远程终端设备组成采样单元，为整个系统提供数据支持。安装时直接卡在连接好的进出线电缆上，简便快捷。已在SafeRing/Plus、Uniswitch、RM6/SM6、SVS、GA/GE、FB、SS等紧凑型全绝缘环网开关柜中广泛应用，亦用于组合式变电站和电缆分接箱中。 户外型的广泛用于架空线路和无功补偿等装置上。⒉技术参数：型号变比准确度二次额定负载(VA或Ω)内孔尺寸LXZK-0.662000/5A0.5级5~3.75VA或0.2~0.15Ω 150×503000/5A4000/5A5000/5A⒊外形与安装尺寸：dzsc/19/1338/19133864.jpg 相关产品 | ||||||||||||||||||||||||||||||||
