RS3021CJ型金属陶瓷结构功率三极管
| 价 格： | 面议 | |
| 加工定制： | 否 | |
| 品牌/商标： | 德森克、GTVAC | |
| 型号/规格： | RS3021CJ型 | |
| 应用范围： | 振荡 | |
| 材料： | 硅(Si) | |
| 极性： | NPN型 | |
| 击穿电压VCEO： | 14000（V） | |
| 集电极允许电流ICM： | 135（A） | |
| 集电极耗散功率PCM： | 20000（W） | |
| 截止频率fT： | 120（MHz） | |
| 结构： | 扩散型 | |
| 封装形式： | 直插型 | |
| 封装材料： | 金属封装 |
RS3021CJ型金属陶瓷结功率三极管

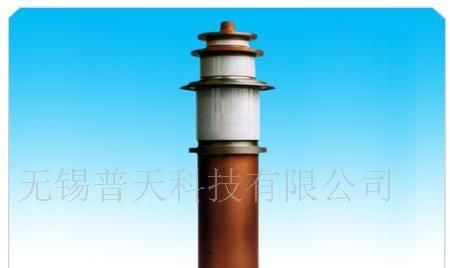

RS3021CJ型电子管系同轴—金属陶瓷结构功率三极管。冷却方式为水冷。工作频率120MHz，阳极耗散功率10kW，阳极振荡功率可达20kW，该管型主要用于B类射频放大器或工业高频加热设备。
一、特性参数
灯丝电压 | 5.7V | 灯丝电流 | 135 A |
放大系数 | 120 | 跨导 | 50mA/V |
极间电容 (阴极接地) | 输入 | 56pF | |
跨路 | 0.3pF | ||
输出 | 21.5pF | ||
高度 | 252mm | 直径 | 130mm |
冷却方式 | 芯柱 | 强迫风冷 | |
阳极 | 强迫水冷 | ||
安装方式 | 垂直安装 | 重量 | 4.1kg |
管壳工作温度 | 220℃ | ||
二、极限运用数据
阳极电压 | 14kV | 阳极电流 | 5 A |
栅极耗散功率 | 0.5 kW | 阳极耗散功率 | 10kW |
三、典型工作状态(＜40MHz)
阳极电压 | 10kV | 栅极电压 | -0.29kV |
阳极电流 | 2.5A | 栅极电流 | 0.9A |
阳极耗散功率 | 4.4kW | 栅极耗散功率 | 0.16kW |
阳极输出功率 | 20kW | ||
欢迎客户来电咨询。
