RS232串行接口液晶屏 串口彩色TFT液晶屏 串并可选接口工业模块
| 价 格： | 200.00 | |
| 是否提供加工定制： | 是 | |
| 品牌/商标： | 佳显 | |
| 型号/规格： | YM12864Y | |
| 种类： | LCD点阵 | |
| 屏幕尺寸： | 2.4（英寸） | |
| 色彩： | 65K/262K | |
| 亮度： | 200-300 | |
| 对比度： | 20:1 | |
| 分辨率： | 128x64 | |
| 像素： | 4万 | |
| 点距： | 0.198 x 0.198（mm） | |
| 响应时间： | 13（ms） | |
| 可视角度： | 宽视角（°） |

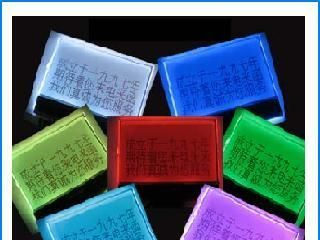

RS232串行接口液晶屏 串口彩色TFT液晶屏 串并可选接口工业模块
产品型号： YM12864Y
显示内容： 128x64
外型尺寸： 72.0x52.0x11.0 mm
视域尺寸(W×H)： 55.0x38.0 mm
点尺寸(W×H)： 0.435x0.355 mm
点间距(W×H)： 0.49x0.41 mm
控制器： ST7920
封装： COB
背光： LED
显示模式：FSTN黑白模式，STN蓝白模式（可选）
产品特点：内置汉字库，支持串行、并行接口
TFT液晶显示器件由于具有显示信息丰富、功耗低、体积小、质量小、无辐射等优点，得到了广泛的应用；但TFT液晶显示模块复杂的硬件接口和软件编程却令产品设计人员生畏，因而限制了该模块在某些领域的应用。
通常的设计结构如下：
dzsc/19/1029/19102953.jpg
这个系统的特点如下：
１．复杂的硬件连接，需要并行总线。
２．软件设计上要对需要显示的文字或者图形取模，液晶模块的驱动程序设计，应用层的程序设计。
３．液晶模块的显示要占用用户系统的硬件和软件资源。
下面是我们的设计。
dzsc/19/1029/19102953.jpg
在原有的液晶模块和用户系统之间增加了一个显示控制模块。显示控制模块内部封装了液晶模块显示所需要的全部硬件和软件。液晶的显示完全由显示控制模块控制。
◆ 设计的步骤如下：
１．在计算机软件上以所见即所得的方式编辑要显示的页面。
２．通过电缆到显示控制模块中。
３．用户系统通过串行命令控制液晶的显示。
◆ 显示控制模块的特点如下：
1.通过软件定制需要显示的内容。
2.定制的显示内容可以多次重复的到显示控制模块中。
3.内部有Flash存储器。
4.串行控制接口，硬件连接方便。
5.自带负压发生器，可软件控制背光。
6.显示模块封装了和液晶的硬件接口，以及显示所需的软件编程。
7.可以在任意位置显示所有的Windows字体。
8.不需要取模操作和汉字内码的转换。
dzsc/19/1029/19102953.jpg
（1）显示数字、英文字母（大小写）、ASCII 码、中文，
（2）字体有三种颜色：红、黑、蓝 (可自行定义）
（3）字号大小：小字体是大字体的一半大小
（4）屏幕分辨率176X220， 在上面屏上每行显示最多10个字符，整个屏最多6行。小字体是大字体的一半大小。
（5）客户使用的接口为RS232 5V/300mA 3.3V/250mA
（6）RS232通讯过程
a．1个起始位，8个数据位，1个停止位，无奇偶校验位
b．比如想让液晶屏的（12行，32列）显示个红色的“M”用户发什么样的数据过来？
以下面的格式以过来需要显示的内容：字号-字色（RGB)-显示内容比如小字体红色
Me: s255,000,000Me
（7）开机画面：客户能自己烧录图片，提供烧录口。
（8）按钮使用型号为：SKQUDBE010 (插件型比较牢固)
液晶屏型号：TM022GDH14
2.2“ TFT显示屏技术参数：
Size: 2.2 inch
Resolution: 176(RGB) x220
Interface CPU: 8/16 bit
Color Depth: 65K/262K
Technology Type: a-Si
Pixel Pitch (mm): 0.198 x 0.198
Pixel Configuration: R.G.B. Vertical Stripe
Display Mode: TM with Normally White
Surface Treatment: Clear type (3H)
Viewing Direction: 6 o’clock
Gray Scale Inversion Direction: 12 o’clock
LCM (W x H x D) (mm): 40.90x55.10x2.40
Active Area(mm): 34.85x43.56
With /Without TSP: Without TSP
LED Numbers 3 LEDs
Electronic Driver IC HX8340B
更多产品资料和技术支持，请与我们联系：
TEL:0411-84619565 FAX:0411-84619585 联系人：王山成 13898464639
http://gb.good-display.com/
