【品质，欲购从速】国产 JT4-01P直流电磁继电器【图】
| 价 格： | 面议 | |
| 品牌： | ARC/阿城 | |
| 产品系列： | 直流电磁继电器 | |
| 触点负载： | 中功率 | |
| 触点切换电流： | TYUR | |
| 触点切换电压： | HJY | |
| 触点形式： | 常开型 | |
| 额定电流： | FGR | |
| 额定电压： | DC220 | |
| 防护特征： | 塑封式 | |
| 线圈电源： | FR | |
| 线圈功率： | JKUY | |
| 型号： | JT4-01P,JT4-11P,JT4-22P,JT4-11L,JT4-22L | |
| 应用范围： | 电磁 | |
| 释放电流： | 5 | |
| 吸合电流： | 5 | |
| 电流性质： | 直流 |
1、用途
JT4系列交流电磁继电器、适用于交流50Hz、380V及以下电压的自动控制电路中，作为零电压（或中间）和过电压继电器之用。
型号意义：
dzsc/19/1020/19102079.jpg
2、结构及工作原理
继电器主要由电磁系统、接触系统和整流桥构成，与JT3型单排列触点组继电器基本相同。
继电器的特点是没有交流噪声，而且动作值与返回值精度高，功耗小。
2.1 电磁系统
继电器的电磁系统是由“U”型铁芯、衔铁和吸引线圈构成的拍合式机构。
吸引线圈装在“U”形铁芯一臂上，而“U”形铁芯则是与铝合金基座浇铸成一体，故继电器没有另外的底座，也无外壳。
衔铁装在铁芯（磁极）的上面，可沿支点转动并带动触点组同步工作。继电器不工作时，衔铁由其尾部弹簧的作用而打开。弹簧的弹力可由安装在它顶端的螺母来调节，借以在较大范围内调整动作电压值。
当继电器获得额定电压输入时，交流电量通过桥式整流变为脉动直流量激励线圈，衔铁被吸合，同时带动触点组动作。
2.2 接触系统
继电器的接触系统采用桥形触点组合，单排或双排触点形式。触点的配置形式和数量见表1。
2.3 接线、安装方式
继电器的输入接线端子装在底部的印制电路板上，触点输出的接线则在静触点片的另一端上，接线简单方便。
继电器的安装方式为板前或板后接线，其外形和安装开孔尺寸见图1及JT3中图2。
dzsc/19/1020/19102079.jpg
图 1
3、技术数据
3.1 继电器基本规格参数见表1。
3.2 触点电寿命 在表2试验条件下进行，数据见表1。
3.3 触点通断能力 见表3。
3.4 额定功率 10VA。
3.5 介质强度 50Hz,2000V,1min。
3.6 绝缘电阻 300MΩ。
3.7 重量 2.5kg。
4、订货须知
订货时须注明：
a. 产品型号、规格、名称及数量；
b. 线圈额定电压；
c. 收货地址及单位。
表 1
继电器类型 | 额定电压 Un(V)AC | 可调参数 调整范围 | 返回系数 | 触头数量 | 复位方式 | 机械 寿命 （万次） | 电寿命（万次） |
JT4－□□A 过电压继电器 | 110 220 380 | 吸合电压 105%～120%Un | 约0.1～0.3 | 1动合 1动断 | 自 动 | 1.5 | 1.5 |
JT4－□□P 零电压继电器 | 110 127 220 380 | 吸合电压60%～85%Un。或释放电压10%～30%Un | 约0.2～0.4 | 2副 任意组合 | 100 | 10 |
表 2
试验电压（V） | 接通电流（A） | 分断电流（A） | 试 验 条 件 | ||
AC 380 | 22 | 2.2 | cosΦ=0.3～0.4 | 动作频率 1200次/h | 通电持续率40% |
DC 110 | 6 | 1 | τ=0.05～0.1(s) | ||
DC 220 | 3 | 0.5 | |||
表 3
试验电压（V） | 接通电流（A） | 分断电流（A） | 试 验 条 件 | ||
AC 380×1.05 | 50 | 10 | cosΦ=0.3～0.4 | 通断20次 | 每通断一次间歇5～10s |
DC 110×1.05 | 10 | 2 | τ=0.05～0.1(s) | ||
DC 220×1.05 | 5 | 0.8 | |||
- 所属城市：浙江
- [联系时请说明来自维库仪器仪表网]
- 联系人： 戴丹菊
- 电话：
- 传真：
- 手机：
- QQ ：
【厂家直销，量大价优】国产ZJX-2,ZSX-2,ZZX-2 水位信号继电器图
信息内容：dzsc/19/1132/19113218.jpgdzsc/19/1132/19113218.jpgdzsc/19/1132/19113218.jpg1、用 途 ZSX-2型水位信号装置主要用于反应水位变化的信号装置。2、结构和工作原理 该装置由变压器、整流桥、干簧继电器、电容器、电位器等组成的，背面接线、盘面固定安装。3、技术要求3.1 装置额定电压：交流50Hz、220V。3.2 装置动作电压不超过85 %额定电压。3.3 装置所有电路对非带电金属部分及在电气上无联系的各电路之间的绝缘强度能耐受交流50Hz、2000V、历时1min，无击穿和闪络现象。3.4 在电气上无联系的各电路之间，在温度为 40℃，相对湿度为85 %时，绝缘电阻不小于5MΩ。3.5 在额定电压下长期工作,周围环境温度为 40℃时，装置各部分的容许温升不超过60K。3.6 在额定电压下，装置的功率消耗不大于7W。3.7 装置重量约为0.5 kg。3.8 该装置适用于所规定的环境中。3.9 从出厂日期起三年内，装置因制造质量不良而损坏或不能正常工作时，制造厂无偿地为用户更换或修理。4、校验与调整端子①、②接交流50Hz、220V电源，端子③④接水位电极，端子⑤⑥接中间继电器或信号指示元件。在使用水位信号装置之前，将端子①②接额定电压，将端子③④短接，调整电位器使通过干簧继电器线...

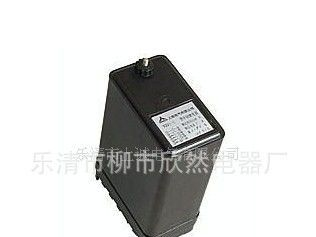

【量大价优，欢迎订购】国产矿用信号继电器 XJX JZ660 (图)
