1概述

HXGN-12系列箱型固定式环网高压开关柜适用于户内三相交流50Hz，额定电压3～12kV环网供电和用户变电所作为接受、控制和分配电能使用。本柜完全满足电力系统高压开关柜的“五防”要求，广泛适用于工矿企业、住宅小区、高层建筑及学校公园等配电系统中作为分配负荷电流，并能关合额定短路电流，也可作为开断变压器空载电流，一定距离架空线或电缆线路电流，带熔断器的环网柜可切断短路电流作保护开关之用。亦适于装入箱式变电站。

2执行标准

GB3906        3.6kV～40.5kV交流金属封闭开关设备和控制设备

GB/T11022    高压开关设备和控制设备的共用技术要求

DL/T 404      3.6 kV～40.5kV交流金属封闭开关设备和控制设备

3使用环境条件

环境温度：-25℃～ 40℃；24h内平均温差不超过35℃

环境湿度：月平均值不大于95％，水蒸气压力日平均值不超过2.2kPa;；

月平均值不大于90％，水蒸气压力月平均值不超过1.8kPa；

海拨高度：1000m及以下；

地震烈度：不超过8度；

安装地点：无易燃易爆及化学腐蚀等明显污染的场所；

注：有特殊要求请与本公司协商确认

4结构特点

性能可靠。柜内所有带电体对地的空气间隙均≥12 5 mm绝缘件的爬电距离均满足国家标准要求，绝绿材料全部为环氧或S M C提高了开关柜的绝绿水平和机械强度，防护等级为I P 2 X；

设有真空断路器进出线方案，可满足大的系统短路容量的需要，并配有可靠的智能化保护装置，确保了各种保护功能的实现；

使用安全方便。负荷开关具有静触头绝缘罩，可防止柜内弧光短路事故，绝缘罩又有可移开的金属活门，当接地开关合闸后金属活门同时关闭，可确保对开关和其它设备进行检修、更换熔断器的工作者人身安全。整个柜体无油无毒，不会发生火灾、爆炸危险；

使用寿命长，维护工作量少，检修方便；

过载开断能力强，具有缺相保护功能，轻松开断2000 A转移电流；

弹簧储能式操动机构，使开关的分、合阐速度不受人为因素影响，亦可配用电磁机构，性能可达到国家标准要求。负荷开关弹簧储能既可手动操作，又可电动，操作简单、省力；

柜体结构用冷轧钢板弯制或型钢焊接而成，稳定可靠，组合灵活简单，具有良好的系统性和通用性，满足较快的供货要求。扩展性好，可根据用户要求，组合成任意一次接线方式；

母线室位于环网柜上部，母线可垂直或水平安装。三相前后(纵向)排列，结构紧凑。体积小、占地少、安装方便、能够节省较多的配电房高压室建造费用。

1概述

HXGN-12系列箱型固定式环网高压开关柜适用于户内三相交流50Hz，额定电压3～12kV环网供电和用户变电所作为接受、控制和分配电能使用。本柜完全满足电力系统高压开关柜的“五防”要求，广泛适用于工矿企业、住宅小区、高层建筑及学校公园等配电系统中作为分配负荷电流，并能关合额定短路电流，也可作为开断变压器空载电流，一定距离架空线或电缆线路电流，带熔断器的环网柜可切断短路电流作保护开关之用。亦适于装入箱式变电站。

2执行标准

GB3906        3.6kV～40.5kV交流金属封闭开关设备和控制设备

GB/T11022    高压开关设备和控制设备的共用技术要求

DL/T 404      3.6 kV～40.5kV交流金属封闭开关设备和控制设备

3使用环境条件

环境温度：-25℃～ 40℃；24h内平均温差不超过35℃

环境湿度：月平均值不大于95％，水蒸气压力日平均值不超过2.2kPa;；

月平均值不大于90％，水蒸气压力月平均值不超过1.8kPa；

海拨高度：1000m及以下；

地震烈度：不超过8度；

安装地点：无易燃易爆及化学腐蚀等明显污染的场所；

注：有特殊要求请与本公司协商确认

4结构特点

性能可靠。柜内所有带电体对地的空气间隙均≥12 5 mm绝缘件的爬电距离均满足国家标准要求，绝绿材料全部为环氧或S M C提高了开关柜的绝绿水平和机械强度，防护等级为I P 2 X；

设有真空断路器进出线方案，可满足大的系统短路容量的需要，并配有可靠的智能化保护装置，确保了各种保护功能的实现；

使用安全方便。负荷开关具有静触头绝缘罩，可防止柜内弧光短路事故，绝缘罩又有可移开的金属活门，当接地开关合闸后金属活门同时关闭，可确保对开关和其它设备进行检修、更换熔断器的工作者人身安全。整个柜体无油无毒，不会发生火灾、爆炸危险；

使用寿命长，维护工作量少，检修方便；

过载开断能力强，具有缺相保护功能，轻松开断2000 A转移电流；

弹簧储能式操动机构，使开关的分、合阐速度不受人为因素影响，亦可配用电磁机构，性能可达到国家标准要求。负荷开关弹簧储能既可手动操作，又可电动，操作简单、省力；

柜体结构用冷轧钢板弯制或型钢焊接而成，稳定可靠，组合灵活简单，具有良好的系统性和通用性，满足较快的供货要求。扩展性好，可根据用户要求，组合成任意一次接线方式；

母线室位于环网柜上部，母线可垂直或水平安装。三相前后(纵向)排列，结构紧凑。体积小、占地少、安装方便、能够节省较多的配电房高压室建造费用。

1概述

HXGN-12系列箱型固定式环网高压开关柜适用于户内三相交流50Hz，额定电压3～12kV环网供电和用户变电所作为接受、控制和分配电能使用。本柜完全满足电力系统高压开关柜的“五防”要求，广泛适用于工矿企业、住宅小区、高层建筑及学校公园等配电系统中作为分配负荷电流，并能关合额定短路电流，也可作为开断变压器空载电流，一定距离架空线或电缆线路电流，带熔断器的环网柜可切断短路电流作保护开关之用。亦适于装入箱式变电站。

2执行标准

GB3906        3.6kV～40.5kV交流金属封闭开关设备和控制设备

GB/T11022    高压开关设备和控制设备的共用技术要求

DL/T 404      3.6 kV～40.5kV交流金属封闭开关设备和控制设备

3使用环境条件

环境温度：-25℃～ 40℃；24h内平均温差不超过35℃

环境湿度：月平均值不大于95％，水蒸气压力日平均值不超过2.2kPa;；

月平均值不大于90％，水蒸气压力月平均值不超过1.8kPa；

海拨高度：1000m及以下；

地震烈度：不超过8度；

安装地点：无易燃易爆及化学腐蚀等明显污染的场所；

注：有特殊要求请与本公司协商确认

4结构特点

性能可靠。柜内所有带电体对地的空气间隙均≥12 5 mm绝缘件的爬电距离均满足国家标准要求，绝绿材料全部为环氧或S M C提高了开关柜的绝绿水平和机械强度，防护等级为I P 2 X；

设有真空断路器进出线方案，可满足大的系统短路容量的需要，并配有可靠的智能化保护装置，确保了各种保护功能的实现；

使用安全方便。负荷开关具有静触头绝缘罩，可防止柜内弧光短路事故，绝缘罩又有可移开的金属活门，当接地开关合闸后金属活门同时关闭，可确保对开关和其它设备进行检修、更换熔断器的工作者人身安全。整个柜体无油无毒，不会发生火灾、爆炸危险；

使用寿命长，维护工作量少，检修方便；

过载开断能力强，具有缺相保护功能，轻松开断2000 A转移电流；

弹簧储能式操动机构，使开关的分、合阐速度不受人为因素影响，亦可配用电磁机构，性能可达到国家标准要求。负荷开关弹簧储能既可手动操作，又可电动，操作简单、省力；

柜体结构用冷轧钢板弯制或型钢焊接而成，稳定可靠，组合灵活简单，具有良好的系统性和通用性，满足较快的供货要求。扩展性好，可根据用户要求，组合成任意一次接线方式；

母线室位于环网柜上部，母线可垂直或水平安装。三相前后(纵向)排列，结构紧凑。体积小、占地少、安装方便、能够节省较多的配电房高压室建造费用。

dzsc/19/1017/19101746.jpg

dzsc/19/1017/19101746.jpg

dzsc/19/1017/19101746.jpg

dzsc/19/1017/19101746.jpg

dzsc/19/1017/19101746.jpg

dzsc/19/1017/19101746.jpg

dzsc/19/1017/19101746.jpg

dzsc/19/1017/19101746.jpg

dzsc/19/1017/19101746.jpg

dzsc/19/1017/19101746.jpg

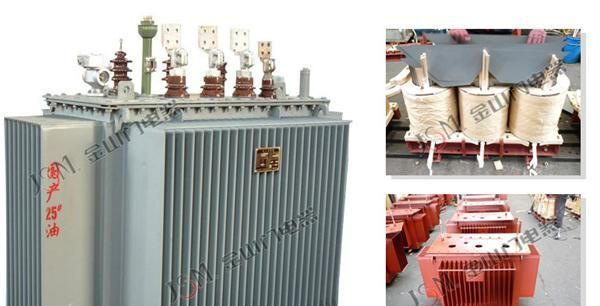

金山门电器有限公司生产基地位于新光工业区，是一家集国内外高新技术于一体，开发变压器的定点企业。　　 企业成立以来凭其精湛的技术和先进的管理经验，较高的综合实力一直在变压器行业中扮演重要角色，特别是引进数控变压器铁芯横剪线、变压器硅钢片滚剪线、真空干燥、浸漆设备后，其产品的市场竞争力得到极大的提高，企业生产的各种常规和特殊的新S9 系列、S11-M 系列电力变压器及SC 系列、SCB 系列、SG10系列H级干式变压器，电压等级达35KV 及以下，容量达 20000KVA 。随着公司规模的不断扩大，公司于2006年3月开始矿用隔爆型移动变电站和矿用隔爆型干式变压器系列产品的开发，取得了隔爆合格证、煤安标志、生产许可证，现已正常投入生产。　　 由于产品规格齐全，结构先进合理，质量稳定可靠，且交货期短，售后服务周到，企业已通过 IS09001 国际质量体系认证，且全部产品由中国人民保险公司承保，一直受电力部门和广大用户的信赖。　　 企业不满足已有的成绩，继续坚持“优先发展技术加强规范管理、增强经济实力”的原则，向用户提供高品质、全方位的服务，开拓更为广阔的市场。目前公司正在进入一个新兴的发展时期，全体员工的素质也在不断的提高，相信在不久的将来，我公司将成为国内变压器行业中的龙头企业。　　欢迎各界朋友来洽谈业务:
