晶振厂家供应低相噪数字温补晶振 温补晶振 贴片晶振 石英晶振
| 价 格： | 280.00 | |
| 加工定制： | 是 | |
| 品牌： | 天马电讯 | |
| 型号： | TX2116 | |
| 种类： | 振荡器 | |
| 标称频率： | 2-200（MHz） | |
| 调整频差： | 0.2（MHz） | |
| 温度频差： | 1（MHz） | |
| 总频差： | 1（MHz） | |
| 负载电容： | 1（pF） | |
| 负载谐振电阻： | 1（Ω） | |
| 激励电平： | 1（mW） | |
| 基准温度： | 1（℃） | |
| 插入损耗： | 1（dB） | |
| 阻带衰减： | 1（dB） | |
| 输入阻抗： | 1（kΩ） | |
| 输出阻抗： | 1（kΩ） |
dzsc/19/1014/19101436.jpg
dzsc/19/1014/19101436.jpg
dzsc/19/1014/19101436.jpg
dzsc/19/1014/19101436.jpg
dzsc/19/1014/19101436.jpg
dzsc/19/1014/19101436.jpg
dzsc/19/1014/19101436.jpg
dzsc/19/1014/19101436.jpg
dzsc/19/1014/19101436.jpg
dzsc/19/1014/19101436.jpg
TX2116温补晶体振荡器
n 技术指标：
指 标 名 称 | 参 数 值 | 条 件 | |
标 称 频 率 | 10.000MHz |
| |
频 率 稳 定 度 | 温度稳定度 | ≤±1×10-7 | -40℃～ 85℃相对于25℃ |
年老化率 | ≤±1×10-6 |
| |
10年老化率 | ≤±3×10-6 |
| |
电压特性 | ≤±2×10-7 | 电源电压变化±5% | |
负载特性 | ——— |
| |
相噪 | ≤-140dBc/Hz | @1KHz | |
手调 | 频率准确度 | ≤±1×10-6 | 出厂时校准，@25℃ |
输出 | 波形 | TTL/HCMOS |
|
负载 | 15pF |
| |
占空比 | 45%～55% |
| |
上升沿/下降沿 | ≤5ns | 10%～90% | |
电源 | 供电电压 | 5×(1±5%)V |
|
工作电流 | ≤30mA |
| |
其它 指标 | 储藏温度 | -55℃～ 85℃ |
|
外形尺寸 | 21×13×10mm3 |
| |
n 外形图：
- 所属城市：广东 广州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 邓达贤
- 电话：020-82086648
- 传真：020-82086648
- 手机：
- QQ ：

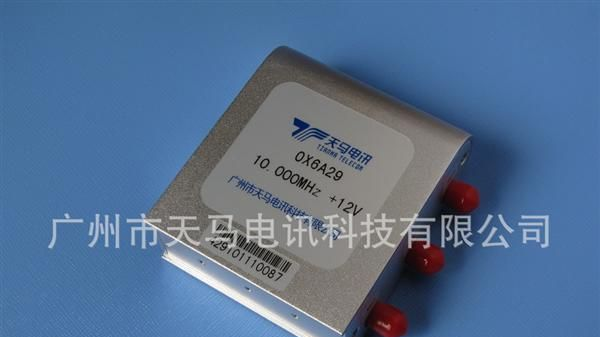

40年如1日，恒温晶振OCXO--天马电讯
信息内容：恒温晶振OCXO的概述： 恒温晶体振荡器，英文缩写OCXO。它选用高Q值、高精度、低老化的精密石英晶体元件做振荡体，应用恒温技术、温补技术、压控技术而设计，采用先进的生产工艺，自动化检测， 具有高稳定、低老化率、压控调整范围适中、线性好等特点。 本产品获得专利： ZL200820050366.X、 ZL200820050367.4、ZL200920059663.5等6项。
供应5MHZ OCXO,恒温晶振OCXO,VCTCXO,晶振,时钟晶振
信息内容：Frequency1～40MHzNominal Frequency（MHz）5.0, 8.192.10, 12.8, 13, 16.384, 19.20, 19.44, 20, 26, 32.768, 38.40, 38.88, 40…Frequency accuracy≤±1E-8, ≤±2E-8Aging/day≤±1E-10, ≤±3E-10Short term(1S)≤5E-12/s, ≤1E-11/s, ≤2E-11/s, ≤5E-11/svs. Temperature≤±5E-11, ≤±1E-10, ≤±5E-10, ≤±1E-9, ≤±5E-9, ≤±1E-8Control voltage range0±2V, 0±5V, 2.5±2V , 2.5±2.5V…Frequency pulling range≥3E-7 Supply voltage3.3V, 5V, 9V, 12V, 15V, 27VPackage code20,25,32, 33, 54, 55, 85，Customize"
