供应ZOFRLL-7ALL-7A电流继电器
| 价 格： | 165.00 | |
| 产品品牌： | ZOFR | |
| 产品型号： | LL-7A | |
| 产品系列： | 其它 | |
| 触点形式： | 其它 | |
| 额定电压： | 其它 V | |
| 电流性质： | 直流 | |
| 外形： | 其它 | |
| 功率负载： | 其它 | |
| 防护特征： | 密封式 | |
| 直流电阻： | ~ Ω | |
| 吸合电流： | ~ A | |
| 释放电流： | ~ A | |
| 线圈功率： | ~ W | |
| 额定工作频率： | ~ Hz |
LL-7A型电流继电器(以下简称继电器)适用于电机 变压器及输电线路等过负荷和
短路保护中作为启动元件和测量元件
2 基本结构及工作原理
2.1 基本结构及外形尺寸
a. 继电器为插入式结构 嵌入安装
b. 外形尺寸 安装开孔尺寸和背视端子图见附图 结构代号为A11K
2.2 工作原理
2.2.1 LL-7A/1型
电流由变流器LB的一次绕组接入 经整流后驱动极化继电器工作 原理接线图如图1
图1 原理接线图 LL-7A/1
2.2 为满足用户的特殊要求 本继电器还有两种特殊规格的品种 LL-7A/2整流型电流继
电器为躲电容电流的电流元件 LL-7A/3型电流继电器为小定值电流继电器
LL-7A/2型电流继电器的原理接线图如图2所示
其动作原理与LL-7A/1型基本相同 不同之处是在LB二次并以电容C1 C2值的大
小是按C1和LB二次绕组在50Hz谐振而选择的 这样 可得到50Hz时动作最灵敏 而
对小于50Hz的低频分量和大于50Hz的高频分量动作迟钝的动作特性 如图3 这样就
可使此电流继电器能躲过一侧合闸时暂态电容电流的影响
2.2.3 LL-7A/3型电流继电器的原理接线图如图4所示
此电流继电器是通过改变变流器一次抽头来进行定值有级调整的 由于它的定值很
小 变流器一次线圈匝数较多 这样继电器的功耗很大 为了减少功耗 取消了执行回
路的稳压管DWY 这样 返回系数要稍低一些
3 主要技术性能及参数
3.1 额定电流 5或1A 50Hz
规格及整定范围详见下表 如果用户提出用1A额定电流 规格为0.5 1或2A
可以用5A额定电流相应规格替代 只是在铭牌上印上1A额定电流即可
型号 额定电流5A或1A 额定电流1A
规格(A) 整定范围(A) 规格(A) 整定范围(A)
通额定电流
时功耗(VA)
0.5 0.5 3 0.1 0.1 0.6 <1.2
1 1 6 0.2 0.2 1.2 <0.8
2 2 12 0.4 0.4 2.4 <0.5
5 5 30 <0.3
10 10 60 <0.3
- 所属城市：浙江 温州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 卜经理
- 电话：0577-61716978
- 传真：-
- 手机：13616827581
- QQ ：

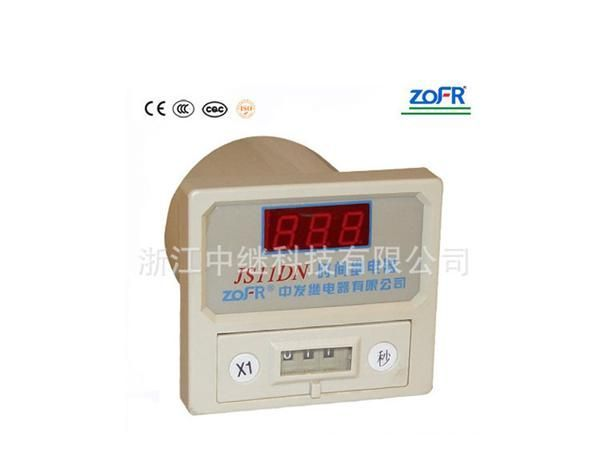

供应JS11DN 数显时间控制继电器
信息内容：一、概述JS11DN数显式时间控制器采用中规模集成电路，LED数字显示，数字按键开开关预置，具有工作稳定可靠、精度高、功耗低、外形美观、安装方便等优点，是一种与电动机配合使用的能按预定的时间分断电器的控制器，可应用在搅拌机上。二、型号定义1、正常工作条件及安装条件1.1使用环境：海扰高度不超过2000米，周围环境温度不高于 40℃及不低于-5℃；电源电压变化范围为85%-110%额定电压；在无严重震动和爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体与尘埃；在雨雪侵袭不到的地方。1.2垂直或水平安装。2、污染等级：污染等级3。三、技术特征1、电源电压：ac（50hz）380v；2、电寿命：≥10×104次；3、机械帮命：≥100×104次；4、触点容量：ac380v 10a5、使用类别：ac-15；6、重复误差：<1%；7、复位时间：≤1秒；8、功耗：≤3w"

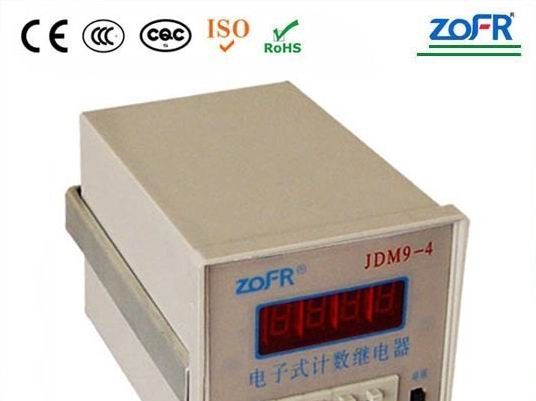

供应zofrJDM9-4JDM9-4计数继电器
