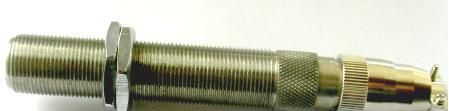

擎科仪表直供霍尔转速传感器
| 价 格： | 186.00 | |
| 材料： | 金属 | |
| 种类： | 速度 | |
| 加工定制： | 是 | |
| 防护等级： | IP67 | |
| 材料物理性质： | 导体 | |
| 型号： | Hal-506 | |
| 材料晶体结构： | 非晶 | |
| 线性度： | 0.001（%F.S.） | |
| 迟滞： | 0.0005（%F.S.） | |
| 重复性： | 0.001（%F.S.） | |
| 漂移： | 0.0001 | |
| 分辨率： | 0.001 | |
| 品牌： | Kingyu | |
| 输出信号： | 开关型 | |
| 灵敏度： | 0.001 | |
| 制作工艺： | 集成 |
一、概述
霍尔开关型传感器，其基本工作机理是探测磁性材料，即当有一定磁场强度的磁钢靠近该传感器，便可输出一个信号；当磁钢远离传感器，输出信号消失。所以在运动体上贴一片小磁钢，配以本传感器，即可对转速、位移和位置进行检测。
二、技术性能
1.工作电压 10～24V DC
2.空载电流 ≤10mA
3.负载能力 ≤20mA(VOL≤0.3V)
4.输出方式 NPN-OC输出
5.工作温度 -10～65℃
三、外形
1.总长108;
2.外螺纹M12×1，螺纹有效长度为58mm。
四、输出引线
工作电源正，红色
工作电源地，黑色
信号输出端，黄色
五、成套性
HAL-506霍尔开关 1只
M12×1六角螺母 2只
Φ8×5稀土小磁钢 1块
使用说明书f 1份
合格证f 1份
注意事项：安装磁钢时，请将配套提供的磁钢涂色一面露在外面，使被测物体旋转时，磁钢与传感器，感应距离小于5mm。
