5.7寸320240液晶模块 320240串口中文字库带RS232接口 lcm模组
| 价 格： | 350.00 | |
| 屏幕尺寸： | 5.8（英寸） | |
| 色彩： | STN/单色（蓝底白字） | |
| 像素： | / | |
| 种类： | LCM液晶模块 | |
| 加工定制： | 是 | |
| 亮度： | 高 | |
| 点距： | 0.03 × 0.03（mm） | |
| 型号/规格： | CM320240-3E | |
| 响应时间： | 10（ms） | |
| 分辨率： | 320 × 240点阵 | |
| 可视角度： | 宽（°） | |
| 品牌/商标： | 彩晶（CAIJING） | |
| 对比度： | 可调 |
| 产品图片 |
dzsc/19/0995/19099558.jpg |
| 产品简介 |
CM320240-3E——本产品为5.7英寸标准320240绘图模式点矩阵中文液晶显示屏，兼容日本OPTREX公司DMF50840，DMF50174以及台湾晶采、达威、南亚标准屏；抗干扰设计，目前有掩膜邦定、贴片两种工艺方式，产品性能稳定；可选择板载负压电路；常见的以兰色屏为主，配置高亮度白色LED侧背光和CCF背光显示效果为蓝底白字，高贵典雅。还有白底黑字等多种造配，有触摸屏功能等。 显示内容: 20个中文字×15行，320×240点阵 玻璃类型: STN，FSTN 视 角: 6’clock 外形尺寸: 160.0×109.0×11.0mm（167.0×109.0mm） 视域尺寸: 122.0× 92.0mm （5.7英寸） 点大小: 0.33×0.33 mm 点间距: 0.03×0.03 mm 驱动器: S6B0086 连接方式:串口 控制器: SED1335，RA8835（可选配） 背 光: LED或CCFL（可选配） 使用与储存温度有：常温(工作温度0～ 50℃，储存温度-10～ 60℃)； 宽温(工作温度-20～ 70℃，储存温度-30～ 80℃)
一、产品简介 ♦ CB001液晶显示控制模块采用串口输入控制，用户只需通过串口（UART或者RS232）向该控制模块发送命令，便可完成相应的操作。 ♦ CB001液晶显示控制模块采用了按照GB2312标准的汉字字库芯片，用户只需输入GB2312的区位码或者ASCII码，就能实现文本的显示。 ♦ CB001液晶显示控制模块还拥有图片存储功能，配合公司的显示终端助手，将jpg，bmp格式图片转换成点阵图片，存储到该模块的flash中。这样用户只需通过串口发送命令，就能调用存在flash中的点阵图显示出来。 ♦ CB001液晶显示控制模块具有左右移动屏幕，清屏，光标显示，反白，画直线，画圆等操作命令。 ♦ CB001液晶显示控制模块还支持宽压输入，输入电压为5V~26V或5V~40V。
二、规格参数..........................
三、外部接口..........................
四、装配尺寸..........................
五、指令列表..........................
六、附录:C51例程......................
七、附录:示意连接电路图...............
若您觉得以下产品信息无法满足您的要求，请直接与公司市场部联系， 我们很乐意为您提供更为详细的资料和解答。网站:http://www.cj86.com或http://www.cjlcd.com |
| 产品尺寸和接口图 |
dzsc/19/0995/19099558.jpg
CBOO1液晶显示控制模块 |
| 联系方式 |
联系地址：广东省 深圳市 宝安72区留仙洞工业区顺达厂区二栋六楼东 联系电话：13691685915 传真号码：0755-29459900 腾讯QQ：1163114280 阿里旺旺：szcmlcd03 |
- 所属城市：广东
- [联系时请说明来自维库仪器仪表网]
- 联系人： 陈
- 电话：86075521306020/26622598
- 传真：86075526736698
- 手机：13826519345
- QQ ：
供应液晶屏,LCM,CM202-1液晶模块
信息内容：产品型号：CM202-1 产品品牌：CM 产品描述： 显示内容（字数*行）：20*2 外形尺寸/mm（L*W*H）:116*37*12.5 视域尺寸/mm：83*18.5 点数/mm：5*8 点尺寸/mm：0.61*0.66 控制器：SPLC780 联系人：陈枫 13502819234TEL : 0755-29995238FAX : 0755-29459900公司地址：深圳市南山区西丽留仙洞工业区顺和达厂区B栋http:www.szcm-lcd.com E-MAIL:szcm@szcm-lcd.com"

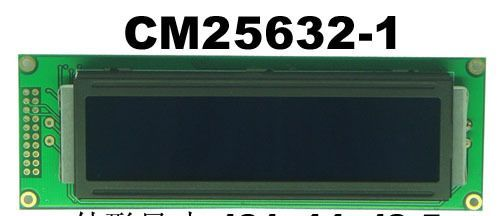

供应中文液晶屏，25632字库模块，CM25632-1黑膜
