3TH3022中间继电器3TH3022-0X
| 价 格： | 面议 | |
| 应用范围： | 中间 | |
| 品牌/商标： | S | |
| 产品系列： | 3TH30 | |
| 型号/规格： | 3TH30220X、3TH3022-1X | |
| 触点形式： | 常开型 | |
| 额定电压： | AC220（V） | |
| 电流性质： | 交流 | |
| 外形尺寸： | 小型 | |
| 触点负载： | 中功率 | |
| 防护特征： | 塑封式 | |
| 直流电阻： | /（Ω） | |
| 吸合电流： | /（A） | |
| 释放电流： | /（A） |
一、适用范围
3TH(JZC1)系列接触器式继电器，主要用于交流50Hz或60Hz、额定电压至660V或直流额定电压至600V的控制电路中，用来控制各种磁铁线圈及用作使电信号的放大和传递给有关控制元件，是实现自动、远控必不可少的低压电器元件。
本产品符合IEC60947-5-1、GB14048.5标准。
二、型号及其含义
三、使用环境条件
3.1 周围环境：-5℃ 40℃，24h内其平均值不超过 35℃；
3.2 空气相对湿度：在 40℃时不超过50%，在较低温度不允许有较大相对湿度；
3.3 海拔高度：不超过2000m；
3.4 大气条件：没有会引起爆炸危险的介质，也没有会腐蚀金属和破坏绝缘的气体和导电尘埃；
3.5 安装类别：Ⅲ；
3.6 在无显著摇动和冲击振动的地方；
3.7 在没有雨雪侵袭的地方。
四、结构特征
4.1 继电器采用E形铁芯，双断点桥式触头系统的直动式连动结构，动作可靠。
4.2 继电器触头有多种组合(详见触头组合形式表)
4.3 继电器动作机构灵活、手动检查方便，结构设计紧凑，可防止外界杂物及灰尘落入继电器的活动部位。符合安全用电标准。
4.4 继电器外型尺寸小巧，安装面积小。安装方式可用螺钉紧固，也可扣装在35mm宽的标准安装导轨上，具有装卸迅速方便之优点。
4.5 触头为桥式双断点结构，触点材料由电性能优越的银合金制成，具有使用寿命长及良好的接触可靠性。灭弧室均呈封闭形，并由阻燃性材料阻挡电弧向外喷溅，保证人身及临近电器的安全。
4.6 继电器电磁铁工作可靠、损耗小、噪音低，具有很高的机构强度，线圈的接线端装有电压规格的标志牌，清晰醒目，接线方便，可避免因错电压规格而导致线圈烧毁。
五、主要技术参数(见表)
dzsc/19/0976/19097642.jpg
"- 所属城市：浙江
- [联系时请说明来自维库仪器仪表网]
- 联系人： 陈永攀
- 电话：
- 传真：
- 手机：
- QQ ：
供应NSQ-0.66电流互感器NSQ-100

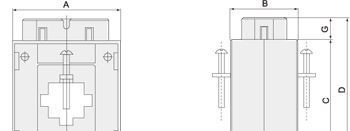

信息内容：电流互感器根据IEC-185标准生产精度等级: 0.5~1.0 (见表格)额定电压: 600V (见表格)额定二次电流: 5A (或1A)保安系数: FS5工作温度范围: -20℃~ 45℃外壳由ABS塑料材料制造二次电流输出的端子有端子保护盖用于互感器安装的配件有三件型号额定电流(A)汇流排 安装孔尺寸额定负载(VA)精度等级额定电压(V)额定频率(Hz)NSQ-30CT100/5A-300/5A30 x 10mm50.566050/60NSQ-40CT200/5A-800/5A40 x 10mm50.566050/60NSQ-60CT400/5A-1200/5A60 x 20mm100.566050/60NSQ-100CT1000/5A-3000/5A100 x 20mm150.566050/60 dzsc/19/1107/19110735.jpg型号ABCDEFGNSQ-30CT855395112138318NSQ-40CT855395112138318NSQ-60CT11153131148138318NSQ-100CT15553174192138318
供应电流互感器MSQ-100

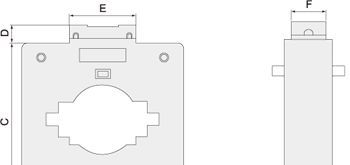

信息内容：●电流互感器根据IEC-185标准生产●精度等级: 0.5~1.0 (见表格)●额定电压: 600V (见表格)●额定二次电流: 5A (或1A)●保安系数: FS5●工作温度范围: -20℃~ 45℃●外壳由ABS塑料材料制造●二次电流输出的端子有端子保护盖●用于互感器安装的配件有三件型号额定电流(A)一次/二次汇流排 安装孔尺寸额定负载(VA)精度等级额定电压(V)额定频率(Hz)MSQ-3030/5A-300/5A30 x 10mm1.5-2.53.0~0.560050/60MSQ-40150/5A-800/5A40 x 10mm5-101.0~0.560050/60MSQ-60400/5A-1200/5A60 x 20mm5-101.0~0.560050/60MSQ-100800/5A-3000/5A100 x 10mm151.0~0.560050/60MSQ-1301500/5A-5500/5A130 x 10mm151.0~0.560050/60dzsc/19/1123/19112321.jpg型号ABCDEFGHMSQ-30(small)6036671760311059MSQ-307543821760311071MSQ-407543821760311071MSQ-60101441111760311071MSQ-100145451391760311072MSQ-130196462101760341172
