DZ-32CE/312型中间继电器
| 价 格： | 1500.00 | |
| 应用范围： | 中间 | |
| 品牌： | 春兴 | |
| 产品系列： | DZ-30C系列中间继电器 | |
| 型号： | DZ-32CE/312型中间继电器 | |
| 触点形式： | 常开型 | |
| 额定电压： | DC220（V） | |
| 电流性质： | 直流 | |
| 外形尺寸： | 小型 | |
| 触点负载： | 中功率 | |
| 防护特征： | 密封式 | |
| 直流电阻： | 20（Ω） | |
| 吸合电流： | 20（A） | |
| 释放电流： | 20（A） | |
| 触点切换电压： | 220（V） | |
| 触点切换电流： | 20（A） |
DZ-32CE/312型中间继电器
1用途
DZ―30CE系列中间继电器(以下简称继电器)。用于二次回路(如保护回路、控制回路、测量回路等)中，以增加回路的触点对数、触点容量及进行电路转换。
2结构与工作原理
2.1结构
继电器采用JCK―10A / 5壳体，有凸出式后接线，凸出式前接线和嵌入式后接线三种型式。凸出式后接线为JCK结构的基本型式，在此基础上增加附件后可构成凸出式前接线和嵌入式后接线。三种型式的外形、背后端子及安装尺寸见附录。图1为背后端子接线图。
2.2工作原理
继电器系电磁式，当线圈两端施加电压时衔
铁被吸合并带动顶杆，使动合触点闭合，动断触
点断开。断开电源时，衔铁在触点片的压力作用下，返回到原始状态。

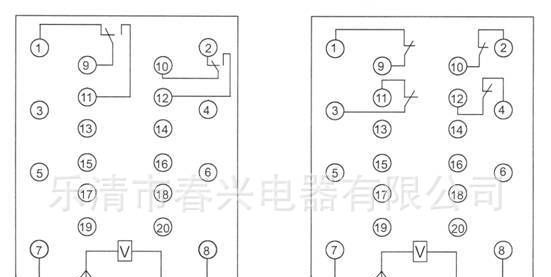

图1背后端子接线图
3技术要求
3.1继电器的额定数据及触点型式见表1，线圈阻值见表2。
