供应双极锁存型霍尔开关电路YH276,霍尔元件YH276（厂家直售）
| 价 格： | 面议 | |
| 是否提供加工定制： | 否 | |
| 品牌/商标： | YHM | |
| 型号/规格： | YH276 | |
| 种类： | 霍尔 | |
| 材料： | 混合物 | |
| 材料物理性质： | 半导体 | |
| 材料晶体结构： | 单晶 | |
| 制作工艺： | 集成 | |
| 输出信号： | 开关型 | |
| 防护等级： | A | |
| 线性度： | 100（%F.S.） | |
| 迟滞： | 10（%F.S.） | |
| 重复性： | 0（%F.S.） | |
| 灵敏度： | 50 | |
| 漂移： | 0 | |
| 分辨率： | 99 |

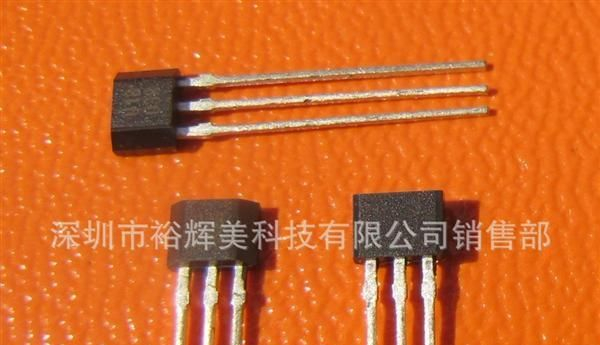

YH276霍尔开关电路
YH276霍尔开关集成电路是一种单片式半导体集成电路。该电路由反向电压保护器、精密电压调节器、霍尔电压发生器、差分放大器、施密特触发器、温度补偿器和互补型集电极开路输出器等七部分组成，它具有工作电压范围宽、磁灵敏度高、负载和反向保护能力强等特点。该电路由于具有高达400 mA的负载能力，并且是互补型输出，因此，它是无刷风扇最理想的器件。
产品特点
. 单片集成, 体积小
. 温度补偿、工作温区宽
. 负载能力强
. 反向保护
. 集电极开路，互补输出
. 4引线环氧树脂封装
. 由于采用合金锡电镀、焊接温度可降低
. 可靠性高
典型应用
. 高灵敏的无触点开关
. 直流无刷电机
. 直流无刷风机
极限参数
参 数 | 符号 | 量 值 | 单位 | |
最小 | ||||
电源电压 | VCC | 3.5 | 20 | V |
磁感应强度 | B | 不限 | 不限 | GS |
输出电流 | Io | - | 400 | mA |
工作温度范围 | TA | -20 | 85 | ℃ |
储存温度范围 | TS | -55 | 125 | ℃ |
电特性(Ta=25℃)
参 数 | 符号 | 测 试 条 件 | 量 值 | 单位 | ||
最小 | 典型 | |||||
电源电压 | VCC | 3.0 | - | 20.0 | V | |
输出低电平电压 | VOL | VCC=3.5～20V，B=200GS, Io=300mA | - | 200 | 600 | mV |
输出漏电流 | IOH | Vo= VCCmax VCC 开路 | - | 0.1 | 10 | μA |
电源电流 | ICC | Vo= VCCmax Vo 开路 | - | 12 | 16 | mA |
输出上升时间 | tr | VCC=12V RL=820ΩCL=20pF | - | 1.5 | 3 | μS |
输出下降时间 | tf | VCC=12V RL=820ΩCL=20pF | - | 0.3 | 1.5 | μS |
磁特性(Ta=25℃)
参 数 | 符号 | 档次 | 量 值 | 单位 | ||
最小 | 典型 | |||||
工作点磁感应强度 | BOP | A | - | - | 50 | GS |
B | - | - | 70 | |||
C | - | - | 90 | |||
D | - | - | 120 | |||
释放点磁感应强度 | BRP | A | -50 | - | - | |
B | -70 | - | - | |||
C | -90 | - | - | |||
D | -120 | - | - | |||
回差 | BH | 40 | 80 | - | ||
注：可根据用户要求分档。
