供应代理：佛山润华BAM BFM高压并联补偿电容器

价 格： 2000.00
品牌：佛山润华BAM BFM高压并联补偿电容器
型号：佛山润华BAM BFM-6KV--11-12-22KV高压并联补偿电容器
介质材料：复合介质
应用范围：低压
外形：长方形
功率特性：大功率
频率特性：中频
调节方式：固定
引线类型：无引线
允许偏差：±2（%）
耐压值：1000（V）
等效串联电阻(ESR)：10（mΩ）
标称容量：佛山润华BAM BFM高压并联补偿电容器（uF）
损耗：10
额定电压：6KV--11KV--12KV--16KV（V）
绝缘电阻：10（mΩ）
温度系数：40

dzsc/19/0962/19096200.jpg
所属类别：高压电力电容器及其成套装置>> 电力电容器>> BAM BFM高压并联电容器名称：单相并联补偿电容器浏览次数：468 次

描述：

1.用途
   ◆用于输配电系统中，发挥无功补偿作用，提高功率因数，降低线路损耗，改善电能质量并提高传输能力。

2.产品标准
   ◆GB/T 11024.1-2001 《标称电压1kV以上交流电力系统用并联电容器  第1部分：总则  性能、试验和定额  安全要求  安装和运行导则》
   ◆IEC 60871-1:1997  《标称电压1kV以上交流电力系统用并联电容器  第1部分：总则  性能、试验和定额  安全要求  安装和运行导则》
3.主要技术参数
   ◆额定容量：100~667kvar；
   ◆额定电压：1~20kV；
   ◆额定频率：50Hz或60Hz
   ◆额定电流：30~150 A；
   ◆固体介质：电容器用双向拉伸聚丙烯薄膜；
   ◆浸渍剂：苄基甲苯（M/DBT 或称 C101）或 二芳基乙烷（PXE）；
   ◆放电电阻：可配内置高电压玻璃釉电阻器；
   ◆电容偏差：-5%~ 10%（并联电容器）；
            ±5%(带通滤波电容器)或±7.5%（高通滤波电容器）；
            ±7.5%（串联电容器）
   ◆损耗角正切值：≤0.0003或 ≤0.0005（有内熔丝和放电电阻）
4. 结构特点
   ◆电容器采用全膜介质、浸渍新一代绝缘油（苄基甲苯）和铝箔折边及铝箔突出结构，提高了产品的耐电强度，改善了产品的局放性能；降低电容器的有功损耗；
   ◆电容器可内置熔丝，内熔丝可使电容器有更高的可靠性。本公司建议用户使用有内熔丝的电容；
   ◆电容器可内置放电电阻，使电容器断开电源后的剩余电压在10min内由√2UN降至75V以下。
5.使用要求
   ◆温度范围：-40℃~ 40℃；
   ◆安装场所：户内或户外；
   ◆海    拔：≤1000 m；
   ◆其它条件：安装场所应无有害气体及蒸汽，应无导电性或爆炸性尘埃，应无剧烈的机械震动。
6.电容器外壳
   ◆外壳材料：冷轧钢板或不锈钢板；
   ◆表面处理：抛丸处理后喷两层漆；
   ◆表面颜色：淡灰色（GSB G5 1001-1994 《Q漆膜颜色标准样卡（第二版）》 B03）
7.电容器端子
   ◆套管：棕色高强度瓷，单相电容器为双套管或单套管，三相电容器为三套管；
端子上配有紧固件和接线夹。
8.安装方式
   ◆电容器可竖放或卧放安装。
9.电力电容器型号及数据
   ◆电力电容器外形见图1~图4，尺寸见表1。
10.定货须知
   ◆定货时用户需对3.2.1~3.2.2、3.2.4~3.2.8条款进行确认，如所列条款与用户所需不一致或用户有特殊要求时，欢迎与本公司洽谈，并在签订合同或技术协议时确定下来并注明电容器名称、型号、数量和交货期。
11. 产品型号意义
  举例说明： BAM 11/√3-334-1W
   ◆尾注号，W为户外用，不带W为户内用；
   ◆相数，1为单相，3为三相；
   ◆额定容量，单位为kvar；
   ◆额定电压，单位为kV；
   ◆介质代号，AM为全膜浸苄基甲苯，FM为全膜浸二芳基乙烷；
   ◆系列代号，A为滤波电容器，B为并联电容器，C为串联电容器

                                                 表一 部分并联电容器技术数据

序号

型    号

额定电压
（kV）

额定容量
（kvar）

额定电容
（μF）

外形尺寸（mm）

重量
（kg）

图号

A

B

H

h1

h2

1

BA(F)M 3.15-100-1W

3.15

100

32.1

385

148

595

350

210

32

1

2

BA(F)M 3.15-200-1W

3.15

200

64.2

385

165

805

560

420

52

1

3

BA(F)M 3.15-334-1W

3.15

334

107.2

385

198

965

720

580

78

1

4

BA(F)M 6.3-100-1W

6.3

100

8

385

148

595

350

210

32

1

5

BA(F)M 6.3-200-1W

6.3

200

16

385

165

805

560

420

52

1

6

BA(F)M 6.3-334-1W

6.3

334

26.8

385

198

965

720

580

78

1

7

BA(F)M 6.6/√3-100-1W

6.6/√3

100

21.9

385

148

595

350

210

32

1

8

BA(F)M 6.6/√3-200-1W

6.6/√3

200

43.9

385

165

805

560

420

52

1

9

BA(F)M 6.6/√3-334-1W

6.6/√3

334

73.3

385

198

965

720

580

78

1

10

BA(F)M 10.5-100-1W

10.5

100

2.89

385

148

595

350

210

32

1

11

BA(F)M 10.5-200-1W

10.5

200

5.78

385

165

805

560

420

52

1

12

BA(F)M 10.5-334-1W

10.5

334

9.65

385

198

965

720

580

78

1

13

BA(F)M 11/√3-100-1W

11/√3

100

7.9

385

148

595

350

210

32

1

14

BA(F)M 11/√3-200-1W

11/√3

200

15.8

385

165

805

560

420

52

1

15

BA(F)M 11/√3-334-1W

11/√3

334

26.4

385

198

965

720

580

78

1

16

BA(F)M 11-100-1W

11

100

2.63

385

148

595

350

210

32

2

17

BA(F)M 11-200-1W

11

200

5.26

385

165

805

560

420

52

2

18

BA(F)M 11-334-1W

11

334

8.79

385

198

965

720

580

78

2

19

BA(F)M 12/√3-100-1W

12/√3

100

6.63

385

148

595

350

210

32

1

20

BA(F)M 12/√3-200-1W

12/√3

200

13.3

385

165

805

560

420

52

1

21

BA(F)M 12/√3-334-1W

12/√3

334

22.1

385

198

965

720

580

78

1

22

BA(F)M 12-100-1W

12

100

2.21

385

148

595

350

210

32

2

23

BA(F)M 12-200-1W

12

200

4.42

385

165

805

560

420

52

2

24

BA(F)M 12-334-1W

12

334

7.39

385

198

965

720

580

78

2

25

BA(F)M 22-100-1W

22

100

0.66

385

148

595

350

210

32

1

26

BA(F)M 22-200-1W

22

200

1.32

385

165

805

560

420

52

1

27

BA(F)M 22-334-1W

22

334

2.2

385

198

965

720

580

78

1

注：（1）表中电力电容器的额定频率为50Hz；
        （2）3相电容器内部为星形连接，“额定电容”栏中给出的是每相值；
        （3）当并联电容器额定容量超过334kvar或订滤波、串联电容器时，其具体参数请与公司联系。







dzsc/19/0962/19096200.jpg
所属类别：高压电力电容器及其成套装置>> 电力电容器>> 并联电容器名称：三相并联补偿电容器浏览次数：423 次

描述：

1.用途
   ◆用于输配电系统中，发挥无功补偿作用，提高功率因数，降低线路损耗，改善电能质量并提高传输能力。

2.产品标准
   ◆GB/T 11024.1-2001 《标称电压1kV以上交流电力系统用并联电容器  第1部分：总则  性能、试验和定额  安全要求  安装和运行导则》
   ◆IEC 60871-1:1997  《标称电压1kV以上交流电力系统用并联电容器  第1部分：总则  性能、试验和定额  安全要求  安装和运行导则》
3.主要技术参数
   ◆额定容量：100~667kvar；
   ◆额定电压：1~20kV；
   ◆额定频率：50Hz或60Hz
   ◆额定电流：30~150 A；
   ◆固体介质：电容器用双向拉伸聚丙烯薄膜；
   ◆浸渍剂：苄基甲苯（M/DBT 或称 C101）或 二芳基乙烷（PXE）；
   ◆放电电阻：可配内置高电压玻璃釉电阻器；
   ◆电容偏差：-5%~ 10%（并联电容器）；
            ±5%(带通滤波电容器)或±7.5%（高通滤波电容器）；
            ±7.5%（串联电容器）
   ◆损耗角正切值：≤0.0003或 ≤0.0005（有内熔丝和放电电阻）
4. 结构特点
   ◆电容器采用全膜介质、浸渍新一代绝缘油（苄基甲苯）和铝箔折边及铝箔突出结构，提高了产品的耐电强度，改善了产品的局放性能；降低电容器的有功损耗；
   ◆电容器可内置熔丝，内熔丝可使电容器有更高的可靠性。本公司建议用户使用有内熔丝的电容；
   ◆电容器可内置放电电阻，使电容器断开电源后的剩余电压在10min内由√2UN降至75V以下。
5.使用要求
   ◆温度范围：-40℃~ 40℃；
   ◆安装场所：户内或户外；
   ◆海    拔：≤1000 m；
   ◆其它条件：安装场所应无有害气体及蒸汽，应无导电性或爆炸性尘埃，应无剧烈的机械震动。
6.电容器外壳
   ◆外壳材料：冷轧钢板或不锈钢板；
   ◆表面处理：抛丸处理后喷两层漆；
   ◆表面颜色：淡灰色（GSB G5 1001-1994 《Q漆膜颜色标准样卡（第二版）》 B03）
7.电容器端子
   ◆套管：棕色高强度瓷，单相电容器为双套管或单套管，三相电容器为三套管；
端子上配有紧固件和接线夹。
8.安装方式
   ◆电容器可竖放或卧放安装。
9.电力电容器型号及数据
   ◆电力电容器外形见图1~图4，尺寸见表1。
10.定货须知
   ◆定货时用户需对3.2.1~3.2.2、3.2.4~3.2.8条款进行确认，如所列条款与用户所需不一致或用户有特殊要求时，欢迎与本公司洽谈，并在签订合同或技术协议时确定下来并注明电容器名称、型号、数量和交货期。
11. 产品型号意义
  举例说明： BAM 11/√3-334-1W
   ◆尾注号，W为户外用，不带W为户内用；
   ◆相数，1为单相，3为三相；
   ◆额定容量，单位为kvar；
   ◆额定电压，单位为kV；
   ◆介质代号，AM为全膜浸苄基甲苯，FM为全膜浸二芳基乙烷；
   ◆系列代号，A为滤波电容器，B为并联电容器，C为串联电容器

                                                 表一 部分并联电容器技术数据

序号

型    号

额定电压
（kV）

额定容量
（kvar）

额定电容
（μF）

外形尺寸（mm）

重量
（kg）

图号

A

B

H

h1

h2

1

BA(F)M 6.6-50-3W

6.6

50

3.66

382

113

615

370

230

24

3

2

BA(F)M 6.6-100-3W

6.6

100

7.31

600

113

615

370

230

36

4

3

BA(F)M 6.6-200-3W

6.6

200

14.6

605

168

615

370

230

54

4

4

BA(F)M 6.6-300-3W

6.6

300

21.9

703

193

615

370

230

79

4

5

BA(F)M 11-50-3W

11

50

1.32

382

113

615

370

230

24

3

6

BA(F)M 11-100-3W

11

100

2.63

600

113

615

370

230

36

4

7

BA(F)M 11-200-3W

11

200

5.27

605

168

615

370

230

54

4

8

BA(F)M 11-300-3W

11

300

7.9

703

193

615

370

230

79

4

注：（1）表中电力电容器的额定频率为50Hz；
        （2）3相电容器内部为星形连接，“额定电容”栏中给出的是每相值；
        （3）当并联电容器额定容量超过334kvar或订滤波、串联电容器时，其具体参数请与公司联系

"

深圳市龙岗区沪人民电气设备销售中心
公司信息未核实
  • 所属城市：广东 深圳
  • [联系时请说明来自维库仪器仪表网]
  • 联系人： 黄云华
  • 电话：0755-28774777
  • 传真：0755-28774777
  • 手机：
  • QQ ：
公司相关产品
供应代理佛山顺德巨华-越华牌CLMD自愈式低压并联电力电容器系列

供应代理佛山顺德巨华-越华牌CLMD自愈式低压并联电力电容器系列

信息内容：

CLMD电容器：佛山顺德巨华-越华牌CLMD自愈式低压并联电力电容器系列dzsc/19/1058/19105873.jpgdzsc/19/1058/19105873.jpgdzsc/19/1058/19105873.jpgdzsc/19/1058/19105873.jpgdzsc/19/1058/19105873.jpgdzsc/19/1058/19105873.jpg型号︰CLMD---佛山顺德巨华-越华牌CLMD自愈式低压并联电力电容器系列品牌︰越华原产地︰中国单价︰-最少订量︰-2 共有5相关信息 上一个 1 2 3 4 5 下一个自动翻页︰ 秒dzsc/19/1058/19105873.jpgdzsc/19/1058/19105873.jpg产品描述：佛山顺德巨华-越华牌CLMD自愈式低压并联电力电容器系列 1．损耗低，介质采用了聚丙烯金属化薄膜，使耗损率降至0.12%以下，发热小，温升低，自愈能力强，使运行寿命更长；1. Low loss, dieletric properties /medium adopt the Metallized Polypropylene film. Because the actual loss is less then 0. 12%, the raised temperature is low, operation life is long and it has outstanding saving energy result., good self-healing performance, make the life longer.2．电气性能优良，采用的制造工艺，使绝缘电阻提高，电容量损失降至，长期运行也能保持优良稳定的电气性能。2. Electrical capabili...

详细内容>>

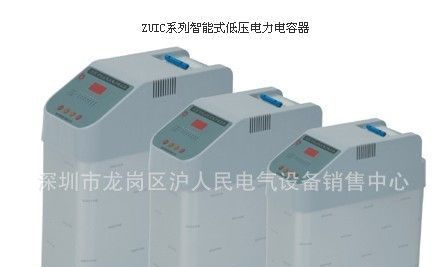

厂价直销上海指月电气：ZUIC（JK）系列智能集成式低压电力电容器
