车机连接器，单排公母插座，镀金公母插座，翻板连接器，20P母座
| 价 格： | 1.00 | |
| 接口类型： | D-SUB(VGA) | |
| 接触件材质： | 磷青铜、铍铜 | |
| 针数： | 20 | |
| 种类： | 板对板 | |
| 形状： | 其他 | |
| 线长： | 无（mm） | |
| 应用范围： | 汽车 | |
| 型号/规格： | DFF-20M-05 | |
| 特性： | 其他 | |
| 品牌/商标： | 登发牌 | |
| 绝缘体材质： | 无 | |
| 读卡类型： | 其他 | |
| 制作工艺： | 其他 | |
| 芯数： | 20 | |
| 属性： | 属性值 |
dzsc/19/0922/19092280.jpg
一、适用于“汽车排插”系列
This spec is applicable for “car line connector”series.
二、额定值:DC 34V 2A
Norminal Rating: DC 34V 2A
三、构造（Struction）
3.1形状,尺寸根据图纸确定（ Form, dimension according to the drawing）.
3.2各部分无生锈、裂痕、电镀不良现象（Without rust and oxydation、crack、defective electric plating in all parts）
3.3适应基板厚度（Applicble pc board thickness）:1.6mm
四、温度范围（Temperature range）:-25°C~85°C;
五、材质（ Material）
5.1塑胶:PBT Plastic （part: PBT）
5.2端子:磷青铜、铍铜（Terminal:Be-bronze、Phosphor-bronze）;
六、电气性能（Electrical Characteristics）
NO | 测试项目 Test Item | 试验方法及条件 (Test Condition & Method) | 规格Standard
|
6.1 | 接触阻抗contact impedance | 公座和母座导体之间的接触电阻(Measured the resistance of mated Pin Header )
| 30毫欧以下 (below 30mΩ) |
6.2 | 绝缘阻抗insulation impedance | 在端子之间和端子与壳之间加DC500V条件下持续1分钟测量among terminals or between terminal and shell, under condition of DC500V ,last 1min to test | 1000兆欧以上 （ above100MΩ） |
6.3 | 耐电压disruptive test | 在端子之间和端子与壳之间加AC 500V(50H或60H)条件下持续1分钟测量among terminals or between terminals and shell, under condition of AC 500V(50H or 60H),last 1min to test | 无击穿现象出现 （ without disruptive ） |
- 所属城市：
- [联系时请说明来自维库仪器仪表网]
- 联系人：
- 电话：
- 传真：
- 手机：
- QQ ：
翻板连接器，车机连接器，汽车音响，镀金公母插座，19P母座
信息内容：dzsc/19/1071/19107148.jpgdzsc/19/1071/19107148.jpg 一、规格适用于“汽车排插”系列This spec is applicable for “car line connector”series. 二、额定值:DC 34V 2ANorminal Rating: DC 34V 2A 三、构造（Struction）3.1形状,尺寸根据图纸确定（ Form, dimension according to the drawing）.3.2各部分无生锈、裂痕、电镀不良现象（Without rust and oxydation、crack、defective electric plating in all parts）3.3适应基板厚度（Applicble pc board thickness）:1.6mm 四、温度范围（Temperature range）:-25°C~85°C; 五、材质（ Material）5.1塑胶:PBT Plastic （part: PBT）5.2端子:磷青铜、铍铜（Terminal:Be-bronze、Phosphor-bronze）; "

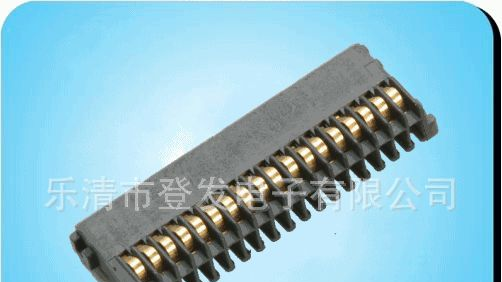

汽车音响，翻板连接器，车机连接器，镀金公母插座，18P母座
