长春信倍5815型主轴编码器 ZXF-1024BM-C05E，ZXF-1000BM-C05E

价格：		650.00
材料：		金属
种类：		光电
加工定制：		否
防护等级：		ZXF-500BM-C8-30F
材料物理性质：		导体
型号：		ZXF-1024BM-C5-30A
材料晶体结构：		单晶
线性度：		ZXF-600BM-C8-30C（%F.S.）
迟滞：		ZXF-1200BM-C5-30J（%F.S.）
重复性：		ZXF-1200BM-C05F（%F.S.）
漂移：		ZXF-2000BM-C8-30F
分辨率：		ZXF-2500BM-C05L
品牌：		长春信倍编码器
输出信号：		数字型
灵敏度：		ZXF-2000BM-C5-30M
制作工艺：		集成

详细介绍
企业详情

增量式编码器>> 实心轴部分>> 增量式编码器_实心轴_B-ZXF系列


dzsc/19/0920/19092057.jpg	产品编号：	BX-A02
	产品名称：	增量式编码器_实心轴_B-ZXF系列
	用途及特点：	该产品广泛用于自动控制，自动测量，遥控，计算机技术以及在数控机床上作角度和X,Y,Z坐标的测量等。其特点是采用ASIC光电器件，可靠性高，寿命长，抗干扰性能强，宽温度使用范围，结构坚固耐用等。

dzsc/19/0920/19092057.jpg产品说明

■ 型号说明

dzsc/19/0920/19092057.jpg

　　每转输出脉冲数(P/R)：玻璃光栅盘：1～8192　（细分倍频后，玻璃光栅结构输出的脉冲数为80000P/R）
　　　　　　　　　　　　金属光栅盘：1～1024

■ 输出波形与信号位置精度

dzsc/19/0920/19092057.jpg

上图为从轴端方向看顺时针
旋转时(CW)的波形图

波形比：X₁ X₂=0.5T±0.1T
　　　　X₂ X₃=0.5T±0.1T
相位差：X_n≥0.125T(n=1,2,3,4)
角度误差：≤0.2T
周期误差：≤0.05T
T=360°/N(N为每转输出脉冲教)
Z路信号宽度
1、T_M=1T±0.5T
　 T_M=nT±1T(n≥2)
Z路信号与A、B路信号相位关系不做规定
2、T_M=O.5T±0.25T
　 T_M=0.25T±0.125T
Z路信号上升沿与B路信号上升沿对齐

■ 电气参数

输　　出型　　式	电源电压 DC(V)	消耗电流(mA)	输出电压(V)		上升时间 (ns)	下降时间 (ns)	响应频率 (kHz)
			V_/H	V_L
E(电压输出)	5±0.25	≤60	≥3.5	≤0.5	≤500	≤100	0～300
	8～30		≥Vcc-2.5	≤0.5	≤1500	≤300
C(开路输出)	5±0.25	≤60	／／	／／	／／	／／	0～300
	8～30
F(互补输出)	5±0.25	≤60	≥3.5	≤0.8	≤300	≤200	0～300
	8～30		≥Vcc-2.5	≤1.0	≤500	≤200
L、P、D、S、H、K (驱动器)	5±0.25	≤100	≥Vcc-2.5	≤0.5	≤200	≤200	0～300
	8～30
J(驱动器)	5～30	≤80	≥Vcc-2.5	≤0.5	≤500	≤200	0～300
A(驱动器)	5～30	≤80	≥Vcc-2.5	≤0.8	≤800	≤200	0～300
M(驱动器)	5±0.25	≤80	≥Vcc-2.5	≤0.5	≤500	≤200	0～300
	8～15
N(双互补输出)	8～30	≤200	≥Vcc-2.5	≤1.0	≤500	≤200	0～300

■ 机械参数

转速 (r/min)	启动力矩 (250℃) (N.m)	轴负载(N)		转动惯量 (kgm²)	允许角加速度 (rad／s²)
		径向	轴向
6000	5×10^-2	50	50	1.3×10^-5	10000

■ 环境参数

工作温度(℃)	贮存温度(℃)	耐振动(m/^s2)	耐冲击(m/s²)	防护等级
-20～ 85	-30～ 95	100(50～2000Hz，x,y,z三个方向各2h)	980(x,y,z三方向各2次，每次持续6ms)	C型	G型
				IP65	lP54

■ 输出电路

E（电压输出）		F（互补输出）		N（双互补输出）
5V	8V-30V	5V	8V-30V	8V-30V
dzsc/19/0920/19092057.jpg	dzsc/19/0920/19092057.jpg	dzsc/19/0920/19092057.jpg		dzsc/19/0920/19092057.jpg
开路输出		驱动器输出
dzsc/19/0920/19092057.jpg		dzsc/19/0920/19092057.jpg

■ 接线表

G：电缆侧出；E：电缆后出

线色

输出型式

白

黄

绿

黑

红

灰

紫

粉

铜网

C、E、F

Vcc

／／

屏蔽

L、P、D、S、J、A、M、N、H、K

Vcc

—
B

—
A

—
Z

屏蔽

C：插座侧出；R：插座后出

线色

输出型式

壳

C、E、F

Vcc

L、P、D、S、J、A、M、N、H、K

Vcc

—
B

—
A

—
Z

Vcc

■ 外形图

电缆输出：
dzsc/19/0920/19092057.jpg

插座输出：
dzsc/19/0920/19092057.jpg

BM---表示3路信号

B-----表示2路信号

05L或5-26A---表示6相

QQ:694256741 手机：15358007180

无锡盛特威自动化设备有限公司

公司信息未核实

所属城市：江苏无锡
[联系时请说明来自维库仪器仪表网]
联系人： 刘俊
电话：
传真：
手机：15358007180
QQ ：

公司相关产品

丹佛斯MBT 5310轴承用温度传感器 084Z3128 ，084Z2058

信息内容：

MBT 5310,轴承用温度传感器MBT 5310是一款专为测量轴承温度而设计的温度传感器，已通过海上应用认证。为获得非常短的反应时间，测量元件被放在传感器中的一个银皿上，这使得反应时间短至 t0,5 = 0,5 秒（在水中）。该传感器带有一个可调整的卡口接头和一根弹簧，以确保轴承和传感器的金属面保持接触。该温度传感器采用标准的 Pt100 元件，可以实现可靠的高精度测量。插入长度可在 60 到 300 mm 的范围内调节介质温度可高达 200°CPt100阻抗元件反应时间极短可以符合所有相关的海上应用认证dzsc/19/0921/19092119.jpgdzsc/19/0921/19092119.jpg QQ:694256741 手机：15358007180"

详细内容>>

厂家直销 HEDSS无锡海德光电编码器 ISC3806-003G-1000BZ3-5-24F

信息内容：

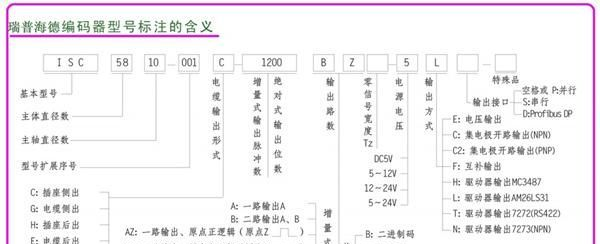

实心轴类>> ISC3806 dzsc/19/1001/19100175.jpg dzsc/19/1001/19100175.jpg注：型号标识中的字母含义如下： G---表示电缆侧出 C---表示航插侧出 E---表示电缆后出 C---表示集电极开路输出 F---表示互补输出(推拉输出) L---表示长线驱动输出(也叫差分输出) E---表示电压输出带Z---表示带零信号不带Z---不带零信号 BZ1---表示方波输出为1个周期 BZ3---表示方波输出为1/4个周期 B的就是AB两路BZ就是ABZ三路线性驱动输出L，都是6相的集电极开路，电压，还有推挽，3相输出的，都是5根线(红、黑、白、绿、黄) QQ:694256741 手机：15358007180
