锌合金TNC连接器，TNC-KWE锌合金射频连接器
| 价 格： | 2.80 | |
| 接口类型： | S-video | |
| 接触件材质： | 锌合金 | |
| 针数： | 1 | |
| 种类： | 射频同轴(RF) | |
| 加工定制： | 是 | |
| 形状： | 圆形 | |
| 应用范围： | 通讯 | |
| 型号/规格： | DOSIN-TNC-5019 | |
| 特性： | 防潮 | |
| 品牌/商标： | 国产 | |
| 绝缘体材质： | 铁氟龙 | |
| 属性： | 属性值 | |
| 支持卡数： | 单卡 | |
| 制作工艺： | 冷压 | |
| 芯数： | 1 |
主要技术特性TECHNICAL CHARACTERISTICS | |||||||
温度范围Temp.range -65～ 165°C (PE Cable | |||||||
振动Vibration MIL-STD-202, Method 213 | |||||||
特性阻抗Impedance 50Ω, 75Ω | |||||||
频率范围Frequency Range DC～4GHz | |||||||
工作电压Working Voltage 500V max (有效值) | |||||||
耐压Withstand Voltage 1500V rms (海平面最小值) | |||||||
接触电阻Contact resistance | |||||||
内导体之间Center Contact ≤ 1.5 mΩ | |||||||
外导体之间Outer Contact ≤ 1 mΩ | |||||||
绝缘电阻Insulation resistance ≥ 5000 MΩ | |||||||
电压驻波比VSWR直式Straight ≤ 1.22 | |||||||
弯式Right angle ≤ 1.30 | |||||||
耐用性Durability(mating) ≥500次（cycles） | |||||||
材料与涂覆MATERIAL & PLATING | |||||||
壳体shell黄铜brass镀亮镍nickel plated | |||||||
插针contact pin黄铜brass镀硬金或银gold or silver plated | |||||||
插孔socket铍青铜beryllium镀硬金或银gold or silver plated | |||||||
弹性接触件elastic contact铍青铜beryllium镀硬金或银gold or silver plated | |||||||
绝缘体insulator聚四氟乙烯PTFE | |||||||
压接套crimping suite铜合金copper alloy镀镍或镀金nickel plated | |||||||
o型密封件o-ring sealing硅橡胶6146 silastic | |||||||
适用技术标准APPLICABLE STANDARD | |||||||
MIL-C-39012; | |||||||
CECC 22120; | |||||||
IEC 60169-8. | |||||||
dzsc/19/0918/19091846.jpg
dzsc/19/0918/19091846.jpg
dzsc/19/0918/19091846.jpg
- 所属城市：广东 东莞
- [联系时请说明来自维库仪器仪表网]
- 联系人： 管小猛
- 电话：769-81153906
- 传真：769-81153906
- 手机：
- QQ ：
BNC-KWE 全铜75欧姆90度视频连接器/汽车连接器
信息内容：主要技术特性 TECHNICAL CHARACTERISTICS 温度范围 Temp.range -65～ 165°C (PE Cable -40～ 85°C) 振 动 Vibration MIL-STD-202, Method 213 特性阻抗 Impedance 50Ω, 75Ω 频率范围 Frequency Range DC～4GHz 工作电压 Working Voltage 500V max (有效值) 耐 压 Withstand Voltage 1500V rms (海平面最小值) 接触电阻 Contact resistance 内导体之间 Center Contact ≤ 1.5 mΩ 外导体之间 Outer Contact ≤ 1 mΩ 绝缘电阻 Insulation resistance ≥ 5000 MΩ 电压驻波比 VSWR 直式 Straight ≤ 1.22 弯式 Right angle ≤ 1.30 耐用性 Durability(mating) ≥500次（cycles） 材料与涂覆 MATERIAL & PLATING 壳体 shell 黄铜 brass 镀亮镍 nickel plated 插针 contact pin 黄铜 brass 镀硬金或银 gold or silver plated插孔...

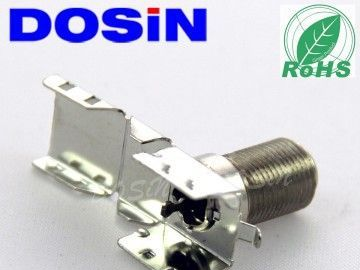

F母头90度支架，F母头带屏蔽罩
