价 格: | 0.65 | |
材料: | 混合物 | |
种类: | 霍尔 | |
加工定制: | 否 | |
防护等级: | ** | |
材料物理性质: | 半导体 | |
型号/规格: | A3144 | |
材料晶体结构: | 单晶 | |
线性度: | **(%F.S.) | |
迟滞: | **(%F.S.) | |
重复性: | **(%F.S.) | |
漂移: | ** | |
分辨率: | ** | |
输出信号: | 开关型 | |
品牌/商标: | A3144 | |
灵敏度: | ** | |
制作工艺: | 集成 |
A3144E霍尔元件44E OH44E 霍尔传感器霍尔开关集成电路应用霍尔效应原理,采用半导体集成技术制造的磁敏电路,它是由电压调整器、霍尔电压发生器、差分放大器、史密特触发器,温度补偿电路和集电极开路的输出级组成的磁敏传感电路,其输入为磁感应强度,输出是一个数字电压讯号。
产品特点
体积小、灵敏度高、响应速度快、温度性能好、度高、可靠性高
典型应用
无触点开关、汽车点火器、刹车电路、位置、转速检测与控制、安全报警装置、纺织控制系统
极限参数(25℃)
电源电压VCC·························· 24V
输出反向击穿电压Vce···················50V
输出低电平电流IOL···················50mA
工作环境温度TA··············E档: -20~85℃,L档: -40~150℃
贮存温度范围TS ········-65~150 ℃
OH49E线性霍尔电路由电压调整器,霍尔电压发生器,线性放大器和射极跟随器组成,其输入是磁感应强度,输出是和输入量成正比的电压。静态输出电压(B=0GS)是电源电压的一半。S磁极出现在霍尔传感器标记面时,将驱动输出高于零电平;N磁极将驱动输出低于零电平;瞬时和比例输出电压电平决定与器件最敏感面的磁通密度。提高电源电压可增加灵敏度。"

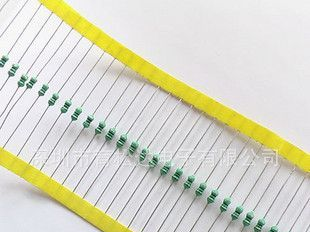

电气特性:1.额定电流:基於温度上升不得超过20oC。2.工作温度范围:在-20oC到80oC之间。3.绝缘电压(击穿电压):250 V r.m.s。4.耐潮湿及耐热性。电感量和额定电流范围: LGA0204 0.1uH~1.0mH 700mA~20mA LGA0307 0.1uH~1.0mH 700mA~60mA LGA0410 0.1uH~1.0mH 900mA~100mALGA0510 1.2mH~100mH 110mA~5mA
