价 格: | 10.50 | |
品牌/商标: | 九字牌 | |
型号/规格: | XS12-3、4、5、7 | |
应用范围: | 航空 | |
种类: | 插头/插座 | |
接口类型: | 其他 | |
形状: | 圆形 | |
制作工艺: | 熔接 | |
特性: | 连接快、重量轻、体积小 | |
芯数: | xx | |
针数: | xx | |
线长: | xx(mm) |
XS12系列推拉式圆形连接器具有连接快、重量轻、体积小等特点。主要用于无线电、仪器仪表、电子设备等直流或交流电路中的电气连接。
主要技术特性:
额定电流:3A
接触电阻:≤5mΩ
绝缘电阻:≥5000mΩ
额定电压:500V
耐压:1200V
型号标志示例:
XS 12 J 5 A P Y J
1 2 3 4 5 6 7 8
1、主称代号
2、插座与面板配合直径
3、接触件种类:J-插针,K-插孔
4、接触件数目
5、插头或插座:A-插座,插头不标
6、外壳结构形式:P-直式
7、法兰盘形式:Y-圆法兰盘,方法兰盘不标
8、接触件镀层:J-镀金,镀银不标
主要技术特性(正常条件下): 额定电流:2A 额定电压:300V 接触电阻:≤20mΩ 绝缘电阻:≥1000mΩ 耐压:1000V型号标志示例: CB 9 -26 Z J1 2 3 4 5 1、主称代号 2、结构类型序号 3、接触件数目:10、26、34 4、插头或插座:T-插头,Z-插座 5、接触件种类:J-插针、K-插孔

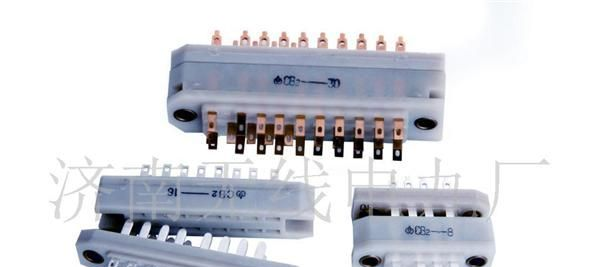

该产品用于连接器电子设备中的电路。 产品主要技术特性: 额定电流:3A 额定电压:500V 接触电阻:≤5MΩ 绝缘电阻:≥1000MΩ 耐压:1500V 型号标志示例: CB2 -16 J 1 2 3 1、主称代号2、接触件数目:6、8、10、12、16、20、303、接触件种类:J-插针,K-插孔 "
