供应JPK-21/028真空继电器
| 价 格： | 面议 | |
| 产品品牌： | 万平 | |
| 产品型号： | JPK-21/028 |

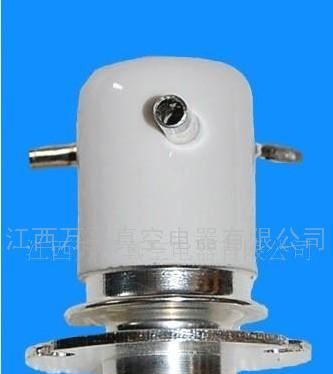

JPK型真空继电器 TYPE JPK VACUUM RELAYS
|
JPK型继电器采用真空介质，陶瓷外壳，具有耐压高，体积小，开断速度快，性能稳定可靠等优点，广泛用于雷达，电源，广播，无线电通讯和电子设备的控制电路中。 |
触点参数 Contact Parameter
|
规格号 |
JPK-21/028 | |
|
触点组合形式 |
1Z | |
|
试验电压（直流或50Hz交流峰值）kV |
17 | |
|
额定工作电压(峰值)kV |
DC or AC 50Hz |
15 |
|
AC2.5MHz |
- | |
|
AC16MHz |
- | |
|
AC32MHz |
- | |
|
额定承载电流(有效值)A |
DC or AC 50Hz |
30 |
|
AC2.5MHz |
- | |
|
AC16MHz |
- | |
|
AC32MHz |
- | |
|
接触电阻Contact Resistance（Ω） |
0.025 | |
|
分布电容（pf） |
断开的触点间 Beteween Open Contacts |
0.5 |
|
触点与外壳间 Open Contacts to Ground |
1 | |
|
机械寿命(×104) |
1 | |
|
标称重量 Weight (g) |
85 | |
|
线圈数据 Coil Parameter ◎标称电压 Rated Voltage DC(V)12 ◎吸合电压 Pull-in Voltage Max. DC(V)8 ◎最小释放电压 Dropout Voltage. Min.DC(V)0.5~5 ◎线圈电阻 Coil Resistance (Ω±10%)48 |
- 所属城市：广东 广州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 于荣爱
- 电话：86 0798 2898066
- 传真：8607982897393
- 手机：13907984406
- QQ ：
供应真空继电器 JPK-2
信息内容：用途 JPK型继电器采用真空介质，陶瓷外壳，具有耐压高，体积小，开断速度快，性能稳定可靠等优点，广泛用于雷达，电源，广播，无线电通讯和电子设备的控制电路中。 主要规格 / 特殊功能: · 触点组合形式：转换型（单刀双掷）（可带电转换） · 试验电压（直流或50Hz交流峰值）：15kV · 额定工作电压(峰值)： o DC或AC 50Hz，12kV · 额定承载电流(有效值)： o DC或AC 50Hz， 30A · 线圈数据： o 标称电压：DC 24V o 吸合电压：DC 16V o 最小释放电压：DC 1.5V o 线圈电阻：180Ω±10% · 环境适应性能： o 温度范围：-55~125℃ o 冲击（11ms，半正弦波）：294（30）m/s2(g) o 高频振动：m/s2(g)，10~55Hz o 安装方式：任意 品牌名称：江西万平 主要竞争优势: · 零件 · 生产厂家 · 经验丰富的技术人员 · 质量保证 · 军用规格 · 包装 · 价格 · 产品特性 · 产品性能 · 即期交货 · 质量认证 · 声誉 · 服务 · 接受小订单
供应JPK-2/001真空继电器
信息内容：JPK型真空继电器 TYPE JPK VACUUM RELAYS JPK型继电器采用真空介质，陶瓷外壳，具有耐压高，体积小，开断速度快，性能稳定可靠等优点，广泛用于雷达，电源，广播，无线电通讯和电子设备的控制电路中. JPK-2型真空继电器 TYPE JPK-2 VACUUM RELAYS 触点参数 Contact Parameter 规格号 JPK-2/001 触点组合形式 1Z 试验电压（直流或50Hz交流峰值）kV 15 额定工作电压(峰值)kV DC or AC 50Hz 12 AC2.5MHz 10 AC16MHz 8 AC32MHz 5 额定承载电流(有效值)A DC or AC 50Hz 50 AC2.5MHz 30 AC16MHz 17.5 AC32MHz 10 接触电阻Contact Resistance（Ω） 0.012 分布电容（pf） 断开的触点间 0.5 触点与外壳间 1 动作时间 Operate Time Max. (ms) 18 释放时间 Release Time Max.(ms) 9 温度范围 Range of Temp.(℃) -55~ 125 冲击级别 Shock, 11ms 1/2Sine(Peak g’s) 50 振动级别 Vibration ,Peak 10g’s( Hz) 10~500 机械寿命(×106) 1 标称重量 Weight (g) 85 ...
