1.04寸单色OLED液晶屏LCD,阳光下可见,高清高亮高对比度
| 价 格： | 30.00 | |
| 屏幕尺寸： | 1.04（英寸） | |
| 色彩： | 单色白光 | |
| 像素： | 128*32 | |
| 种类： | LCD液晶屏 | |
| 加工定制： | 是 | |
| 亮度： | 1000 | |
| 点距： | 0.20*0.20mm（mm） | |
| 型号/规格： | 1.04寸 | |
| 响应时间： | 5（ms） | |
| 分辨率： | 128*32 | |
| 可视角度： | 全视角（°） | |
| 品牌/商标： | 华显丰 | |
| 对比度： | 可调 |
dzsc/19/0864/19086442.jpg
一、主要技术参数和显示特性
1.尺寸：1.04寸
2.分辨率：128*32
3.色彩：单色（白色）
4.外形尺寸：29.8*14.5*1.3mm
5.显示区域：25.58*6.38mm
6.点间距：0.20*0.20mm
7.点大小：0.18*0.18mm
8.驱动方式：1/32Duty
9.重量：1.85g
10.支持接口：8位并口，SPI 4线，I²C
2.结构外形图与PIN脚定义
dzsc/19/0864/19086442.jpg
dzsc/19/0864/19086442.jpg
设计建议
一、显示亮度不够时的处理方式
1、可以提高VCC的电压来提高亮度；
2、可以撕掉OLED屏上的偏光片来提高亮度同时还使产品的厚度变小。（此点是LCD产品无法比拟的）
二、关于带有FPC/COF/TCP的OLED产品在设计中需要弯折时的一些注意事项
1.设计时请注意FPC的弯折角度和弯折空间，不要把FPC折死。弯折太紧就容易使FPC折断，造成无法显示。
设计时请按照各款模组参考规格书上Drawing的标示来设计。与OLED玻璃边缘≥1.83mm，弯折角度呈自然弯曲。
dzsc/19/0864/19086442.jpg
三、关于带有FPC/ TCP的OLED产品在焊接中的一些注意事项
建议使用Hot-bar的方式以保证焊接的良率
标准压焊条件： 温度180-210deg 时间<10 sec
使用电烙铁焊接操作说明：
焊接前Panel检查。外观检查，Pin脚无断裂；
电性检查，测试画面显示正常
焊接操作
在PCB/FPC的Pin脚上均匀上锡
用对位孔对位，并固定FPC/TCP，保证焊接时不会移动
添加助焊剂，使用恒温刀头烙铁焊接，温度300-350deg。
重复焊接不要超过三次，在同一点停顿时间不得超过3 sec，每次重复需间隔五分钟。
焊接后检查。检查是否有Pin脚移位,焊接不良，焊锡残留，并作适当调整。
操作注意：
使用刀头电烙铁，不能用尖头烙铁，防止损伤FPC/TCP的Pin脚。
使用恒温烙铁，要求焊接时不会因温度过低而粘住Pin脚。
使用助焊剂，可以减少虚焊，冷焊或者连焊
由于TCP/FPC的Pin脚的断裂是无法修复的，所以在使用时禁止弯折或者拉扯Pin脚。
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 陈琼燕
- 电话：
- 传真：
- 手机：
- QQ ：
低价供应LED冷背光
信息内容：dzsc/19/0877/19087775.jpg 深圳市华显丰电子有限公司，生产设计：LED(背光源）LCD（显示屏）LCM（液晶显示模块）等。我公司产品的主要优势在于： 1.材料来源直接可靠：主要材料均来自世界生产工厂，并且全部材料均取得了相关品质认证；从品质上得到保证。 2.品质优良：我公司采用的材料均为同类产品中的质量，从源头上把关,显示屏的品质，本着长远的发展、对产品和用户负责的态度,保障用户的权益； 3.售后服务直接可靠：我公司有的服务机构，能及时为全球客户提供方便、周到、快捷的服务。公司秉承“顾客至上，锐意进取”的经营理念，坚持“客户”的原则为广大客户提供优质的服务。欢迎惠顾！

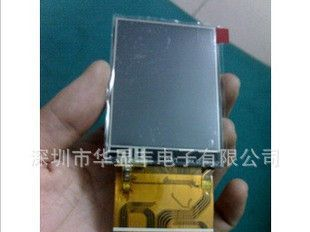

低价供应2.8寸液晶显示屏，以质取胜，微利经营
