价 格: | 0.36 | |
接口类型: | AC/DC | |
接触件材质: | 黄铜 | |
针数: | 2-24 | |
种类: | 端子(terminal) | |
加工定制: | 是 | |
形状: | 如图 | |
线长: | —(mm) | |
应用范围: | PCB | |
型号/规格: | MU2.5P/H7.5 | |
工作频率: | 见详细说明 | |
特性: | 阻火/阻燃 | |
品牌/商标: | 尤提乐UTL | |
绝缘体材质: | PA | |
制作工艺: | 注塑,冲压,组装 | |
芯数: | 2-24 |
概述:欧式接线端子是可焊接到印制线路板(PCB板)应用最广泛的产品之一。
特点:接触压力高,连接可靠;螺钉防掉;导线无须预处理;防手指触摸;良好的气密连接;
此系列以02-03为基本单元,通过拼接方式,可以提供02~24位的任意位数。
材料选择方面,塑料件具有良好的绝缘性能(CTI>600V)和高防火等级(UL94 V-0);
导电部件采用优质的黄铜镀锡,具备良好的导电性和焊接性能;护线压片采用优质磷铜镀锡,保证有效的气密连接。
护线式连接原理:利用螺钉升降,迫使压片压紧导线,导线和螺钉之间不直接接触,有限避免锁线过程中导线的断裂。
dzsc/19/0859/19085973.jpg
dzsc/19/0859/19085973.jpg
dzsc/19/0859/19085973.jpg
dzsc/19/0859/19085973.jpg
dzsc/19/0859/19085973.jpg

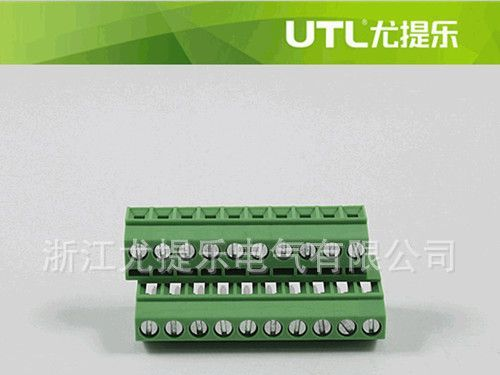

PCB印刷电路板端子--欧式接线端子MU系列 dzsc/19/1103/19110358.jpg概述:欧式接线端子(MU Series)是可焊接到印制线路板(PCB板)应用最广泛的产品之一,升降连接原来螺钉的相对位置不动,靠螺钉的转动提升压线方块将导线压紧。dzsc/19/1103/19110358.jpgdzsc/19/1103/19110358.jpgdzsc/19/1103/19110358.jpgdzsc/19/1103/19110358.jpg特点:接触压力高,连接可靠;螺钉自锁,抗振动,免维护;螺钉防掉;导线无须预处理;防手指触摸;良好的气密连接。 MU系列采用牢固的拼接槽,以02-03为基本单位,可提供02-24位之间的任意位数的组合;部分产品采用一体化结构设计,可以提供02-24位的任意位数整体组合。 生产流程:

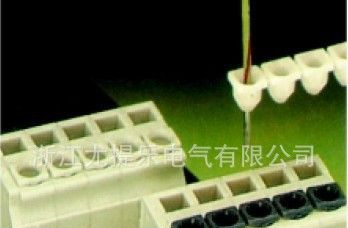

PCB印刷电路板端子--插拔式接线端子插座MA系列 dzsc/19/1126/19112667.jpg概述:多线回拉式弹簧针/孔型插头结构紧凑,外形精致,连接可靠,使用方便。广泛应用于各类印刷电路板的表面接线或布线复杂的电子线路中。此外,若将系统通道数的针型插头和孔型插头分别接线后,再插接在一起,可代替一组回拉式弹簧端子的使用功能。且电路的通、断更容易操作。 dzsc/19/1126/19112667.jpgdzsc/19/1126/19112667.jpgdzsc/19/1126/19112667.jpgdzsc/19/1126/19112667.jpgdzsc/19/1126/19112667.jpg 插头可采用正面接线方式dzsc/19/1126/19112667.jpg 在插头上切去防错插定位销dzsc/19/1126/19112667.jpg 使用测试插头测试dzsc/19/1126/19112667.jpg 插头可采用侧面接线方式dzsc/19/1126/19112667.jpg 使用绝缘止动件 生产流程:
