G3VM-402J G3VM-402J（TR）应用于模拟信号开关MOS FET继电器
| 价 格： | 面议 | |
| 额定电压： | 5-400V | |
| 产品系列： | G3VM | |
| 线圈电源： | 详见说明 | |
| 额定电流： | 0.05-1.0A | |
| 线圈功率： | 详见说明 | |
| 触点切换电流： | 详见说明 | |
| 触点切换电压： | 详见说明 | |
| 防护特征： | 详见说明 | |
| 触点负载： | 详见说明 | |
| 应用范围： | 信号 | |
| 型号/规格： | G3VM-402J G3VM-402J（TR） | |
| 品牌/商标： | OMRON/欧姆龙 | |
| 触点形式： | 详见说明 |
G3VM-402J MOS FET继电器
最适合应用于模拟信号开关MOS FET继电器负载电压400V系列产品也得到了充实。
欧姆龙MOS FET继电器G3VM-402J 特点如下：
| dzsc/19/0859/19085942.jpg |
● 负载电压400V系列产品中新增双通道型产品，SOP8脚。 ● 连续负载电流120mA。 ● 输入输出间耐压1500Vrms。 |
| 种类 |
dzsc/19/0859/19085942.jpgdzsc/19/0859/19085942.jpg
| 形状 | 接点结构 | 端子种类 | 负载电压（）* | 型号 | 最小包装单位 | ||
| 每杆装数量 | 每卷装数量 | ||||||
| SOP8 | 2a | 表面安装端子 | 400V | G3VM-402J | 50 | — | |
| G3VM-402J（TR） | — | 1,500 | |||||
* 负载电压（）：表示峰值AC、DC
| 额定值|性能 |
| ·额定（Ta＝25℃） |
| 项目 | 符号 | 额定 | 单位 | 条件 | |
| 输入侧 | LED正向电流 | IF | 50 | mA | |
| 重复峰值LED 正向电流 | IFP | 1 | A | 100µs脉冲、100pps | |
| 直流正向电流降低比率 | △IF/℃ | -0.5 | mA/℃ | Ta≧ 25℃ | |
| LED反向电压 | VR | 5 | V | ||
| 粘合部位温度 | TJ | 125 | ℃ | ||
| 输出侧 | 负载电压（峰值AC/DC） | VOFF | 400 | V | |
| 连续负载电流 （峰值AC/DC） | IO | 120 | mA | ||
| 导通电流降低比率 | △ION/℃ | -1.2 | mA/℃ | Ta≧ 25℃ | |
| 输入输出间耐压（注1） | VI-O | 1500 | Vrms | AC持续1分钟 | |
| 使用环境温度 | Ta | -40～ 85 | ℃ | 无结冰、无凝露 | |
| 贮藏温度 | Tstg | -55～ 125 | ℃ | 无结冰、无凝露 | |
| 焊接温度条件 | — | 260 | ℃ | 10s | |
| （注1）:测量输入输出间的耐压时，分别对LED针脚、受光侧针脚统一地施加电压。 |
| ·电气性能（Ta＝25℃） |
| 项目 | 符号 | 最小 | 标准 | 单位 | 条件 | ||
| 输入侧 | LED 正向电压 | VF | 1.0 | 1.15 | 1.3 | V | IF=10mA |
| 反向电流 | IR | — | — | 10 | µA | VR=5V | |
| 端子间电容 | CT | — | 30 | — | pF | V=0、f=1MHz | |
| 触发LED正向电流 | IFT | — | 1 | 3 | mA | IO=120mA | |
| 输出侧 | 输出导通电阻 | RON | — | 17 | 35 | Ω | IF=5mA、IO=120mA |
| 开路时漏电流 | ILEAK | — | — | 1.0 | µA | VOFF=400V | |
| 端子间电容 | COFF | — | 70 | — | pF | V=0、f=1MHz | |
| 输入输出间电容 | CI-O | — | 0.8 | — | pF | f=1MHz、VS=0V | |
| 输入输出间电容绝缘电阻 | RI-O | 1000 | — | — | MΩ | VI-O=500VDC、ROH≦60% | |
| 动作时间 | tON | — | 0.3 | 1 | ms | IF=5mA、RL=200Ω、VDD=20V（注2） | |
| 复位时间 | tOFF | — | 0.1 | 1 | ms | ||
| （注2）: 动作· 复位时间 |
dzsc/19/0859/19085942.jpg
以上产品信息由欧姆龙代理店上海子驰实业有限公司提供，详情请咨询本公司业务人员。本公司在保障所供产品为OMRON原装品质和优势的交货期前提下，力求满足您在成本价格上的竟争优势！
- 所属城市：上海 上海市
- [联系时请说明来自维库仪器仪表网]
- 联系人： 张芬
- 电话：021-60527092
- 传真：021-60527092
- 手机：
- QQ ：
KM20-CTF-5A KM20-CTF-600A KM20-CTF-CB3欧姆龙小型电量继电器
信息内容：KM20 dzsc/19/0859/19085943.jpg 小型电量继电器 经济性实现细致的节能管理。添加了与市售品CT（2次侧电流5A）相应的系列产品• 用脉冲输出每台机械、设备的使用电力量。• 专用分割型CT使布线工程更简单。• 可以用旋转开关换算脉冲输出的单位。• 宽度为30mm的小型。• 获得UL、CSA标准。符合CE标志（除KM20-A35外）额定值/性能■额定值 项目 型号KM20-A11KM20-A12KM20-A21KM20-A22KM20-A35 额定值输入电压 （电源电压） AC200V-240V （单相2线式／三相3线式） AC100V-120V（单相2线式／三相3线式）AC200V-240V（单相3线式）AC100Ｖ-240V （单相2线式／三相3线 式） AC200V-240V （单相3线式） 额定值频率 50／60Hz（共用） 额定值输入电流 KM20-A11：专用电流信号 KM20-A12：1A KM20-A21：专用电流信号 KM20-A22：1A 5A 额定值电力（FS）* 20kW 400W 10kW 200W 2kW 输入电压的变动范围 额定值输入电压的85～110% 容许输入电流 额定值电流的120％（连续） 额定值负载 电压输入 ：0.5VA以下（P2－P3间） 电流输入 ：0.5VA以下（1S－1L、3S－3L间） 电源输入 ：5VA以下（P1－P2间） 累计电力量 脉冲输出 输出点数 ：1点（开路集电极输出）...
MM4XKP-JKH33 MM4XKP-JKH34 MM4XP MM4XP-D MM4XPN 闭锁继

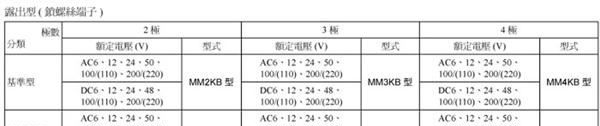

信息内容：MMK dzsc/19/0860/19086044.jpg 闭锁继电器 功率继电器MM的机械锁定方式闭锁型• 机械性保持动作，功率消耗较少，经济实惠。• 采用脉冲信号功率，快速动作。• 使用温度范围为-10℃～ 55℃。• 也有功率用辅助继电器(JEC-174D)标准产品。额定值/性能/功能■性能 接触电阻＊1 50mΩ以下 置位 时间 30ms以下（施加额定操作电压 时，不包含接点振动） 最小脉冲宽度 60ms 复位 时间 30ms以下（施加额定操作电压 时，不包含接点振动） 最小脉冲宽度 60ms 开关频率 机械 1,800次/h 额定负载 1,800次/h 绝缘电阻 100MΩ以上（用DC500V兆欧 表测量与耐压项目相同的部 位） 耐压 线圈与接点之间 AC2,000V 50/60Hz 1min 异极接点之间 同极接点之间 AC1,000V 50/60Hz 1min 设置复位线圈之间 振动 耐久 10～55～10Hz 单振幅0.75mm(双振幅1.5mm 误动作 10～55～10Hz 单振幅0.5mm(双振幅1.0mm) 冲击 耐久 500m/s2 误动作 100m/s2 寿命 机械 500万次以上（开关频率1,800次/h） 电气＊2 50万次以上（开关频率1,800次/h） 故障率P水准(参考值＊3) DC1V 10mA 重量 约85g注. 上述值为初期值。＊1. 测量条件：依据DC5V 1A电压下降法。＊2. 环境温度条件： 23℃。...
