OMRON 欧姆龙接近传感器 TL-W5MD1/TL-W5MD1 2M OMS

价格：		面议
材料：		金属
种类：		位置
加工定制：		否
防护等级：		详见附图
材料物理性质：		半导体
型号：		TL-W5MD1/TL-W5MD1 2M OMS
材料晶体结构：		单晶
线性度：		详见附图（%F.S.）
迟滞：		详见附图（%F.S.）
重复性：		详见附图（%F.S.）
漂移：		详见附图
分辨率：		详见附图
品牌：		OMRON/欧姆龙
输出信号：		数字型
灵敏度：		详见附图
制作工艺：		集成

详细介绍
企业详情

TL-W5MD1 2M OMS TL-W5MD1 TL-N12MD15 2M

有丰富的应用变化，扁平型的标准型。

额定值 / 性能

直流2线式

项目型号		TL-W5MD□
检测距离		5mm±10%
设定距离		0～4mm
应差距离		检测距离的10%以下
检测物体		磁性金属（非磁性金属会降低检测距离。参照「特性数据」→842页）
标准检测物体		铁18×18×1mm
响应频率*		500Hz
电源电压（使用电压范围）		DC12～24V 脉动（p-p） 10%以下（DC10～30V）
漏电流		0.8mA以下
控制输出	开关容量	3～100mA
	残留电压	3.3V以下（负载电流100mA以及导线长2m时）
显示灯		D1型：动作显示（红）、设定显示（绿） D2型：动作显示（红）
动作状态（检测物体接近时）		D1型：NO 详见「输入输出段回路图」的时间图→843页 D2型：NC
保护回路		负载短路保护、浪涌吸收
环境温度		工作时、保存时：各－25～＋70℃ （不结冰，结露）
环境湿度		工作时、保存时：各35～95%RH （不结露）
温度的影响		在－25～＋70℃温度范围内，为＋23℃时检测距离的±10%以下
电压的影响		在额定电源电压±15%范围内，为额定电源电压时检测距离的±2.5%以下
绝缘电阻		50MΩ以上（DC500V兆欧表）充电部整体与外壳间
耐电压		AC1,000V 1min 充电部整体与外壳间
振动（耐久）		10～55Hz 上下振幅1.5mm X、Y、Z各方向2h
冲击（耐久）		500m/s2 X、Y、Z各方向 3次
保护结构		IEC规格 IP67[JEM规格 IP67g （耐浸型、耐油型） ]
连接方式		导线引出式（标准导线长2m）
质量（捆包状态）		约45g
材料	外壳	耐热ABS
	检测面
附件		使用说明书

*直流开关部的响应频率为平均值
测定条件为：有标准检测物体时，检测体的间隔为标准检测物体的2倍，设定距离为检测距离的1/2。
直流3线式

型号项目		TL-W1R5MC1	TL-W3MC□	TL-W5MC□	TL-W5E1 TL-W5E2 TL-W5F1 TL-W5F2	TL-W20ME1 TL-W20ME2
检测距离		1.5mm±10%	3mm±10%	5mm±10%		20mm±10%
设定距离		0～1.2mm	0～2.4mm	0～4mm		0～16mm
应差距离		检测距离的10%以下				检测距离的 1～15%
检测物体		磁性金属（非磁性金属会降低检测距离。参照「特性数据」→842页）
标准检测物体		铁18×18×1mm	铁12×12×1mm	铁18×18×1mm		铁50×50×1mm
响应频率		1kHz以上	600Hz以上	500Hz以上	300Hz以上	40Hz以上
电源电压（使用电压范围）		DC12～24V 脉动（p-p） 10%以下（DC10～30V）			DC12～24V 脉动（p-p） 20%以下（DC10～30V）	DC12～24V 脉动（p-p） 10% 以下（ DC10～30V）
消耗电流		15mA以下（DC24V时、无负载）		10mA以下	DC24V，15mA以下（DC24V时、无负载时）	8mA/12V、 15mA/24V
控制输出	开关容量	NPN集电极开路 100mA以下（DC30V以下）		NPN集电极开路DC12V 时50mA以下（DC30V 以下DC24V 时100mA以下（DC30V 以下）	200mA	DC12V时100mA以下 DC24V时200mA以下
	残留电压	1V以下（负载电流100mA以及导线长2m时）		1V以下（负载电流50mA以及导线长2m时）	2V以下（负载电流200mA以及导线长2m时）	1V以下（负载电流200mA以及导线长2m时）
显示灯		检测显示（红）
动作状态（检测物体接近时）		NO	C1型：NO C2型：NC		E1型、F1型：NO E2型、F2型：NC
		详细参照「输入输出段回路图」的时间图→843页
保护回路		逆向连接保护、浪涌吸收
环境温度		工作时、保存时：各－25～＋70℃ （不结冰，结露）
环境湿度		工作时、保存时：各35～95%RH （不结露）
温度的影响		在－25～＋70℃温度范围内，为＋23℃时检测距离的±10%以下
电压的影响		在额定电源电压±10%范围内额定电源电压时检测距离的 ±2.5%以下		在额定电源电压 ±20%范围内额定电源电压时检测距离的±2.5%以下	在额定电源电压±10%范围内额定电源电压时检测距离的±2.5%以下
绝缘电阻		50MΩ以上（DC500V兆欧表）充电部整体与外壳间
耐电压		AC1,000V 50/60Hz 1min 充电部整体与外壳间
振动（耐久）		10～55Hz 上下振幅1.5mm X、Y、Z各方向 2h
冲击（耐久）		500m/s2 X、Y、Z各方向3次				500m/s2 X、Y、Z各方向 10次
保护结构		IEC规格 IP67[JEM规格 IP67g （耐浸型、耐油型）]
连接方式		导线引出式（标准导线长2m）
质量（捆包状态）		约30g		约45g	约70g	约180g
材料	外壳	耐热ABS			铝压铸	耐热ABS
	检测面	耐热ABS
附件		安装配件、使用说明书		使用说明书

1VE-10N S8VS-06024 EE-SPY302 LY4J DC24

8PFA SDV-DH2 DC24 EE-SPY402 LY4NJ DC24

8PFA1 SHL-D55 EE-SPY412 LY4NJ DC24

A3KJ-90A1-24EG SHL-D55 EE-SPZ401 M7E-01HRN2

A3SJ-90C1-24EG SHL-D55-L4MR VCTF 3M EE-SPZ401Y-01 MK2KP DC24

A7PS-219 SRT2-OD16-1 EE-SPZ401Y-01 MK2P-I AC12

A8A-216-1 SS-01GL2-E BY OMI EE-SX301 MY2NJ AC220

CS1W-CIF31 TL-N12MD15 2M EE-SX472 MY2NJ AC220

D2MC-5F TL-W5MD1 2M OMS EE-SX772 2M MY2NJ DC24

D2MC-5FL TP70-1A1 EE-SX872 2M MY2NJ DC6

D2MV-01-1C1 V-153-1C25 BY OMI EE-SY671 MY4NJ AC220

D2MV-01-1C1 VX-011-1A3 G2A-432A DC24 PFC-A1

D4A-4516N VX-55-1A3 G2R-1-S DC24(S) OMB PT08-0

D4C-1210 VX-55-1A3 G2R-1-SN DC24(S) OMB PY08-02

D4C-1260 WLCA32-41 G32A-A10-VD DC5-24 PYF08A-E

D4C-1324 WLG2-55LD G32A-A20-VD DC5-24 PYF14A-E

D4C-3302 WLHAL4-LD G3F-203SLN DC24 PYF14A-E

D4E-1A20N WLNJ-30 WITH PARTS G3FD-102SN AC200/220 S8VS-03024

D5A-3300 WLNJ-30 WITH PARTS G3NA-410B DC5-24 S8VS-12024

D5B-8511 X-10GQ22 G3PA-240B-VD AC24V SHL-Q2255

DZ-10G-1A XS2F-D421-D80-A G3PE-515B-3N DC12-24 SHL-W255

DZ-10GW-1B XW2Z-100A G3R-OA202SZN DC5-24 TL-W5MD1

E2A-M12KN08-WP-C1 2M XW2Z-100A G6B-1174P-FD-US DC24 V-15-1A5

E2A-M12KS04-M1-B1 XW2Z-100F H3BA-N8H AC110V WLCL-Q

E2A-M12KS04-M1-B2 Y92E-A34 H3CA-8 AC100/110/120 WLD2-Q

E2CA-AN4F AC100-240 Z-15GD5-B7 H3CA-8 AC200/220/240 WLD-Q

E2CA-X10A 3M Z-15GDA55-B5V H3CR-A8-301 AC100-240/DC100- WLG2

E2C-CR8B 3M Z-15GM2-B H3CR-F AC100-240 Y92F-70

E2C-EV05-F Z-15GS-B H3CR-F AC100-240 Y92H-4

E2EM-X4C1 2M OMS Z-15GW H3CR-G8EL AC200-240 Y92H-4

E2E-X10D1-M1 OMS Z-15GW2255-MD 1M H3CR-G8L AC100-120 Z-15ESR

E2E-X10MY2 5M OMS Z-15GW49-B H3CR-H8L AC100-120 S Z-15ESR

E2E-X2D1-M1 OMS Z-15HW22-B H3JA-8C AC200-240 60S Z-15GQ22-B

E2E-X2F1-R 2M OMS Z4D-F04D H3YN-2 DC24 Z-15HW52-B

E2E-X3D1-M1G OMS ZC-W2155 H5CN-YCN AC100-240 ZE-NA2-2

E2E-X4MD1-M1G OMS E3JM-10M4-G-N OMS H5F-KB 61F-11

E2E-X7D1-M1G OMS G7T-1112S DC24 H5S-WB2 61F-G3 AC110/220

E2E-X7D1-M1G OMS WLNJ-TH H7CX-A11D1-N 61F-GP-N AC220V

E2E-X8MD2 2M OMS 1VE-10N H7CX-ASD-N D5C-1DA0

E2K-C25MF1 2M WLSD3 WITH PARTS H7CX-ASD-N E2C-GE4A

E32-D25Z 2M 61F-G2P AC220 H7CX-AWD1-N E2E-X14MD1 2M OMS

E32-T14 2M BS-1 H7EC-NFV E2E-X4MD1

E32-T16JR 2M BS-1 H7ER-N E2E-X8MD1 2M OMS

E39-F3 E2E-C1C1 H7ET-NFV E32-TC200 2M

E39-F3A-5 E2E-X5ME2 H7ET-NFV EE-SPX303N

E39-S64 E2E-X7D2-N H8GN-AD EE-SPX403N

E3C-A AC100-240 E2K-C25ME2 J-7-V22 G3PA-420B-VD DC12-24

E3C-C AC100-240 E2K-C25MY1 K3HB-RNB 100-240VAC G3PE-225B DC12-24

E3C-LS3R 2M E32-D211 LY2-D DC24 H2F-D AC220V 24H

E3JM-DS70M4T-G OMS E32-D61 LY2N-J DC12 BY OMI H3CA-8H AC220V

E3JM-R4M4T-G OMS E32-DC200B4 LY3N-J DC24 BY OMI H3CR-A8 AC100-240/DC110

E3S-AD12 2M E32-T21 LY4-J AC24 BY OMI H3CR-F8 AC100-240

E3S-AR21 2M E3C-JC4 LY4N-J AC110/120 OMI H3CR-G8L AC200-240

E3S-CD61-M1J 0.3M OMS E3C-S50 M2BJ-B24C H3Y-2 AC110V 5S BY OMZ

E3S-CL1 2M OMS E3HT-DS3E1 M2BJ-BH24D H5AN-4D AC100-240

E3S-CR66 OMS E3S-CL2 MKS2P DC6 H5CX-L8-N

E3S-CR66 OMS E3S-CT61 MM2PN DC24 H7CX-AD-N

E3Z-D62 2M OMS E3S-DS30E4 MY2-D DC24 HL-5000

E3Z-D62K 2M E3S-GS1E4 MY2N-CR AC100/110 HL-5050

E3Z-D82H 2M E3S-GS3E4 MY2N-D2 DC12 LY2J AC110/120V BY OMI

E3Z-R61 2M OMS E3T-ST11 MY4-J AC220/240 OMZ LY2J AC220/240V BY OMI

E52-CA20A E3Z-T61A MY4-J DC24 BY OMZ LY2J DC12V BY OMI

E52-P15A D=3.2 8M E8CC-AN0C MY4N-J AC110/120 OMZ P2CF-08

E52-P20A D=3.2 8M EE-SG3 MY4N-J AC220/240 OMZ S82K-05024

E52-P20A D=3.2 8M EE-SH3 MY4N-J AC24 BY OMZ SHL-Q2155

E52-P20A D=3.2 8M EE-SPW311 MY4ZN-D2 DC24 WLCA12-2N-Q WITH PARTS

E52-P50A D=4.8 2M EE-SX771 PT08-0 FOR LY WLCA12-2-Q WITH PARTS

E5C2-R20K AC200-240 0-400 EE-SX772A PT14-0 FOR LY Z-15GD55-B

E5CN-Q2HBTD AC/DC24 EE-SX870 PT14-0 FOR LY Z-15GW2

E5GN-R1T AC100-240 G3NA-220B AC220 PY14-0 FOR MY Z-15GW22-B

E69-DF5 G3NA-D210B DC24 PY14-02 FOR MY Z-15GW55

E69-FBA G7T-1112S DC24 PY14-02 FOR MY Z-15HW78-B

E8EB-10C 0-1000 2M H3CA-8 AC220 PYF08A-E BY OMZ ZC-Q2155

EB3C-R10A H3CR-F AC220 R87F-A4A15HP ZC-Q2255

EE-SB5 H5AN-4DM AC R87F-A6A15HP E5CZ-Q2MT

EE-SPW421 H5F-B R87F-FG120 G6B-4BND DC24V

EE-SPX301 LY2J DC24 R87F-PCJT E2E-X5ME1

EE-SPX306-W2A 1M LY2N-D2 DC24 R87T-A4A05H E32-DC200

EE-SPY301 LY2NJ AC110 R87T-A6A15HP E3X-NA11

EE-SPY301 LY2NJ AC220 S3D2-CK OMS

上海保祥电子有限公司

公司信息未核实

所属城市：上海上海市
[联系时请说明来自维库仪器仪表网]
联系人： 徐清强
电话：021-54432312
传真：021-54432312
手机：
QQ ：

公司相关产品

OMRON放大器分离型平行光线路传感器Z4LC-C28,Z4LC-S28

信息内容：

放大器分离型平行光线路传感器 ? 配备小型CCD线式传感器。? 采用了可放心使用的可视光半导体激光。? 配备判别功能。? 拓宽了用途的各式输出形态。? 可检测透明玻璃板的界限。额定值 / 性能传感器部项目型号Z4LC-S2840Z4LC-S28 光源(发光波长) 可视半导体激光(波长67nm,1级) 测定宽幅 28mm 测定距离 40mm 0-300mm 最小检测物体 ¢0.2mm ¢0.5mm 直线性*1 ±1%F.S ±1%F.S*2 温度特性*1 ±0.01%F.S以下周围温度动作时：0- 400C 保存时：-15— 500C（无结冰，凝露）周围湿度动作时保存时：各35—85%RH（无结冰，凝露）照明受光面照度白炽灯:1,000lx以下太阳光:3,000lx以下耐振动 10—150Hz 单振幅0.75mm或加速度100m/s2较小的一方保护构造 IEC60529规格IP40 连接方式付带接插件的导线引出型(投.受光部:标准导线长2m) 材料外壳压铸铝质量(捆包状态) 约580g (主体:约520g(含导线2m)) 约580g (主体投光部:约250g 主体投光部:约250g(含导线2m)) 附件 2级警告说明标识(JISC6802-19991) CLASS2警告说明标识(EN 68025:1991) FDA CLASSII警告标识,FDA证明表示,FDA激光放射口标识.*1.将投受光间的距离上设定的40mm,在...

详细内容>>

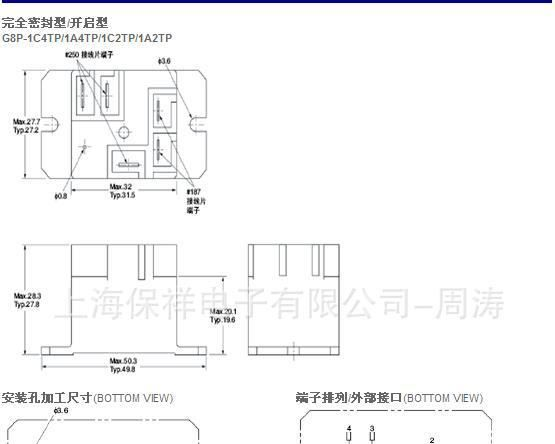

OMRON 欧姆龙G8P-1C2P低消耗功率继电器DC12V、24V
