LM7805三极管
| 价 格： | 面议 | |
| 型号/规格： | LM7805三极管 | |
| 品牌/商标： | FSC |
三端稳压集成电路lm7805。电子产品中，常见的三端稳压集成电路有正电压输出的lm78 ×× 系列和负电压输出的lm79××系列。顾名思义，三端IC是指这种稳压用的集成电路，只有三条引脚输出，分别是输入端、接地端和输出端。它的样子象是普通的三极管，TO- 220 的标准封装，也有lm9013样子的TO-92封装。
在实际应用中，应在三端集成稳压电路上安装足够大的散热器（当然小功率 dzsc/19/0820/19082095.jpg7805IC内部电路图.
的条件下不用）。当稳压管温度过高时，稳压性能将变差，甚至损坏。 当制作中需要一个能输出1.5A以上电流的稳压电源，通常采用几块三端稳压电路并联起来，使其输出电流为N个1.5A，但应用时需注意：并联使用的集成稳压电路应采用同一厂家、同一批号的产品，以保证参数的一致。另外在输出电流上留有一定的余量，以避免个别集成稳压电路失效时导致其他电路的连锁烧毁。 在lm78 ** 、lm79 ** 系列三端稳压器中最常应用的是TO-220 和TO-202 两种封装。这两种封装的图形以及引脚序号、引脚功能如附图所示。 图中的引脚号标注方法是按照引脚电位从高到底的顺序标注的。这样标注便于记忆。引脚①为电位，③脚为电位，②脚居中。从图中可以看出，不论正压还是负压，②脚均为输出端。对于lm78**正压系列，输入是电位，自然是①脚，地端为电位，即③脚，如附图所示。对与lm79**负压系列，输入为电位，自然是③脚，而地端为电位，即①脚，如附图所示。 2011年11月28日更正：7805引脚正确的顺序：1脚接输入，2脚接地，3脚接输出。- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 江海珊
- 电话：755-82546387
- 传真：755-82546387
- 手机：13715983472
- QQ ：
LM35三极管
信息内容：LM35是一种得到广泛使用的温度传感器。由于它采用内部补偿，所以输出可以从0℃开始。 LM35有多种不同封装型式。在常温下，LM35 不需要额 图一：LM35封装 外的校准处理即可达到 ±1/4℃的准确率。其电源供应模式有单电源与正负双电源两种，其引脚如图一所示，正负双电源的供电模式可提供负温度的量测；两种接法的静止电流-温度关系，在静止温度中自热效应低(0.08℃)，单电源模式在25℃下静止电流约50μA，工作电压较宽，可在4—20V的供电电压范围内正常工作非常省电。 工作电压4～30V，在上述电压范围以内，芯片从电源吸收的电流几乎是不变的（约50μA），所以芯片自身几乎没有散热的问题。这么小的电流也使得该芯片在某些应用中特别适合，比如在电池供电的场合中，输出可以由第三个引脚取出，根本无需校准。 目前，已有两种型号的LM35可以提供使用。LM35DZ输出为0℃～100℃，而LM35CZ输出可覆盖－40℃～110℃，且精度更高，两种芯片的精度都比LM35高，不过价格也稍高。 TO-46金属罐形封装 LM35H,LM35AH,LM35CH,LM35CAH,LM35DHTO-220 塑料封装 LM35DT TO-92封装 LM35CZ,LM35CAZ LM35DZ SO...

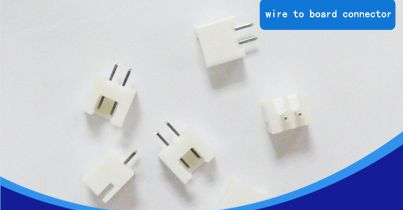

XH-2.5-2 2PIN排针
信息内容：技术参数： 孔位：2-16孔 间距：2.5mm 适用线规：#22~#32 温度范围：-25° ~85°C 额定电压：250V DC/AC 额定电流：3A 接触电阻：＜20m Ω 绝缘电阻：＞1000m Ω 耐压：1000V Ac/分钟 技术参数： 孔位：2-16孔 间距：2.5mm 适用线规：#22~#32 温度范围：-25° ~85°C 额定电压：250V DC/AC 额定电流：3A 接触电阻：＜20m Ω 绝缘电阻：＞1000m Ω 耐压：1000V Ac/分钟
