晶振厂家直销大量现货,49/U.49/S 圆柱系列
| 价 格： | 0.28 | |
| 加工定制： | 是 | |
| 品牌： | XDJ | |
| 型号： | 49/U 49/S | |
| 种类： | 振荡器 | |
| 标称频率： | 49.860M（MHz） | |
| 调整频差： | 20PPM（MHz） | |
| 温度频差： | 20PPM（MHz） | |
| 总频差： | 20PPM（MHz） | |
| 负载电容： | 20（pF） | |
| 负载谐振电阻： | 60（Ω） | |
| 激励电平： | 100（mW） | |
| 基准温度： | -20/+80（℃） | |
| 插入损耗： | 0（dB） | |
| 阻带衰减： | 0（dB） | |
| 输入阻抗： | 0（kΩ） | |
| 输出阻抗： | 0（kΩ） |
| Model | HC-49/S | Conditions | ||||||||||||||||
| Frequency Range 頻率範圍 | 49.860MHZ | Need to specify | |||||||||||||||||
| Frequency Tolerance 調整頻差 | ±20ppm | at 25℃ | |||||||||||||||||
| Freq. Tol. Over Temp. 溫度頻差 | ±30ppm | –10~ 60℃See fig. As below | |||||||||||||||||
| Operating Temp. Range 工作溫度範圍 | –20~ 70℃ | ||||||||||||||||||
| Storage Temp. Range 保存溫度範圍 | –40~ 85℃ | ||||||||||||||||||
| Series Resistance 諧振電阻 | Refer to the table as below | at 25℃ | |||||||||||||||||
| Load Capacitance 負載電容 | 20F | Need to specify | |||||||||||||||||
| Shunt Capacitance 靜態電容 | 7.0pF Max. | ||||||||||||||||||
| Drive Level 激勵電平 | 100μw Max. | ||||||||||||||||||
| Aging[first year] 年老化率 | ±5ppm Max. | 25±3℃ | |||||||||||||||||
| Insulation Resistance 絕緣阻抗 | 500Mohm Min. | DC100V±15V | |||||||||||||||||
| |||||||||||||||||||
| Freq. Range 頻率範圍 | 3.5-4MHz | 4.01-6MHz | 6.01-10MHz | 10.01-27MHz | 27.01-36MHz | 36.01-70MHz | |||||||||||||
| Mode 振動模式 | Fund. | Fund. | Fund. | Fund. | Fund. | 3rd Overtone | 3rd | ||||||||||||
| Series Resistance 諧振電阻 | 150ohmMax. | 120ohmMax. | 80ohmMax. | 50ohmMax. | 30ohmMax. | 100ohmMax. | 80ohmMax. | ||||||||||||
- 所属城市：广东
- [联系时请说明来自维库仪器仪表网]
- 联系人： 陈玲
- 电话：8607558368527683336444
- 传真：86075583983535
- 手机：
- QQ ：
晶振 进口原装西铁城，KDS 精工2*6 3*8 32.768KHZ

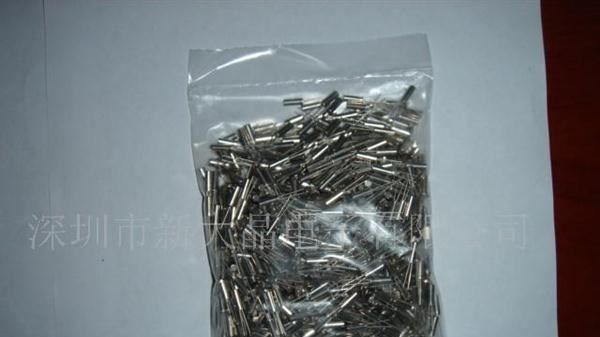

信息内容：dzsc/19/0870/19087099.jpgFrequency Range 頻率範圍32.768KHZNeed to specifyLoad Capacitance 負載電容12.5pFNeed to specifyDrive Level 激勵電平1.0µW Max Frequency Tolerance 調整頻差±20ppmat 25℃ Need to specifySeries Resistance 諧振電阻30Kohm Max at 25℃ Depend on frequencyTurnover Temperature 拐點溫度25±5℃ Temperature Coefficient 二次溫度係數2 [-0.035±0.01]ppm/℃ Operating Temperature Range 工作溫度範圍–40~ 80℃ Storage Temperature Range 保存溫度範圍–45~ 85℃ Motional Capacitance 動態電容0.0028pF Typical 和頻率有關Depend on frequencyShunt Capacitance 靜態電容1.45pF Typical 和頻率有關Depend on frequencyCapacitance Ratio C0/C1500 Typical 和頻率有關Depend on frequencyAging[first year] ...
石英(晶振)晶体19.069928MHZ 28.4672M 4M 12M 20M 等可订做．

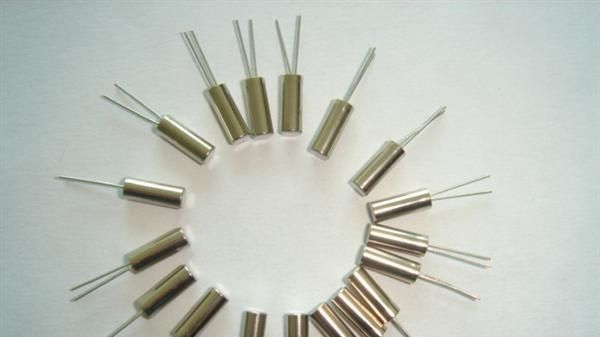

信息内容：dzsc/19/0999/19099984.jpg项 目 ITEM参数SPECIFICATIONS 壳型 HOLDERTYOEJU-308(环保) 标称频率 NOMINALFREO6.000MHZ 振动模式 MODEOF OSCFund,AT 调整频差 FREOSTABILIFY±20PPM 温度频差 FREOTOLERANCE±30PPM 谐振电阻 SERIESRESISTANCE≤35KΩ 工作温度 OPERATINGTEMP-20℃~70℃ 负载电容 LOADCAP20PF 激励功率 DRIVELEVEL1.0μW MAX 静电容 SHUNTCAP≤2.0PF 绝缘电阻 INSULATIONR≥500MΩ（100VDC） 年老化率 AGING /-5PPM/YEAR 检测仪器 IESTIMPEDANCEMETER SP-100A高解析度计频仪
