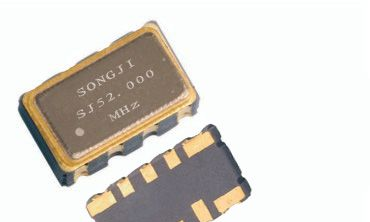

供应27M振荡器，3.3V 5032有源晶振,低噪声晶体振荡器
| 价 格： | 面议 | |
| 型号/规格： | 全系列 | |
| 品牌/商标： | SJ | |
| 环保类别： | 无铅环保型 | |
| 安装方式： | 贴片式 |
典型应用
a)通讯、导航、雷达、侦察等领域。
技术指标
频率：100MHz
波形：正弦波
输出功率：≥7dBm（50Ω负载）
谐波：≤-30dBc
杂散：≤-80dBc
出厂校准：≤±0.01ppm
年老化：≤±0.5ppm（年）
日老化率：≤±0.01ppm
温度特性：≤±0.5ppm（-40～85℃ @ 25℃）
电压特性：≤±0.05ppm（Vs±5%）
负载特性：≤±0.05ppm（Load±10%）
相位噪声：@ 100MHz
@ 25℃±2℃
≤-130dBc/Hz @100Hz
≤-160dBc/Hz @1KHz
≤-170 dBc/Hz @10KHz
≤-170 dBc/Hz @100KHz
牵引范围：≥±0.5ppm压控电压0～9V，正极性，中心电压：4.5±0.1V
工作电压：12±5%VDC
工作电流：≤350mA启动时
≤150mA @25℃,稳态时
工作温度：-40～+70℃
存储温度：-55～+105℃
封装尺寸：20.2×20.2×11mm
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 吴先生
- 电话：0755-29236652
- 传真：0755-29236659
- 手机：13510566605
- QQ ：

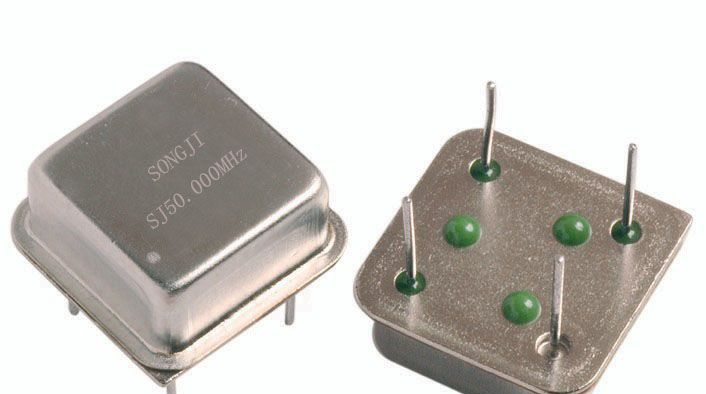

供应压控振荡器DIP，压控振荡器DIP生产厂家
