表晶/柱晶/晶振/晶体/谐振器/直插晶振/石英晶体谐振器
| 价 格： | 面议 | |
| 品牌/商标： | JY | |
| 型号/规格： | 2*6/3*8 | |
| 种类： | 谐振器 | |
| 标称频率： | 3.579-30（MHz） | |
| 调整频差： | 30PPM（MHz） | |
| 温度频差： | 30PPM（MHz） | |
| 总频差： | 30PPM（MHz） | |
| 负载电容： | 20（pF） | |
| 负载谐振电阻： | 50-150（Ω） | |
| 激励电平： | 100（mW） | |
| 基准温度： | 25（℃） |
连云港济源晶体元件有限公司（JYJT）
ELECTRICAL SPECIFICATIONS FOR 2 x 6mm & 3 x 8mm
Frequency | 30KHz-350KHz , |
Frequency Tolerance (at 25°C) | ±20ppm |
ESR | 32KHz-40KHz: 40Kohm Max |
40KHz-60KHz: 30Kohm Max | |
60KHz-70KHz: 25Kohm Max | |
70KHz-200KHz: 22Kohm Max | |
200KHz-3500KHz: 20Kohm Max | |
Turnover Temperature | 25± 5°C |
Frequency Temperature Curve | -0.034(±0.006)ppm/°C² |
StorageTemperature Range | -55°Cto 125°C |
Operable Temperature Range | -10°Cto 60°C,-20 70’C,-40 85’C |
Shunt Capacitance (C0) | 2.0pF Typ |
Dynamic Capacitance (C1) | 4.0pF Typ |
Driver Level (Typical) | 1 µW Max |
Load Capacitance(CL) | 12.5pF, |
Aging @25°C1styear (Max) | ±3ppm/year |
- 所属城市：江苏 连云港
- [联系时请说明来自维库仪器仪表网]
- 联系人： 朱侠蓉
- 电话：0518-87612002
- 传真：0518-87612002
- 手机：
- QQ ：
49SMD晶振/贴片晶体/谐振器/晶体/石英晶体/贴片晶振/振荡器
信息内容：Nominal frequency:3.2MHz to 100.000MHzOscillation mode:See below tableOperating temperature range-20℃-- 70℃ (Typical), -10℃ ~ 60℃,-40℃ ~ 85℃, or specifyStorage temperature range-40℃-- 85℃Frequency tolerance: ±30PPM at 25±2℃ (Typical), or specifyFrequency stability±50PPM over -20~70℃ (Typical), or specifyLoad capacitance:16pF, 18pF, 20pF, 30pF, series, or specifyEquivalent series resistanceSee below tableParallel capacitance(Co):7PF MaxDrive level100 µW TypicalInsulation resistance:More than 500MΩ AT DC100V"

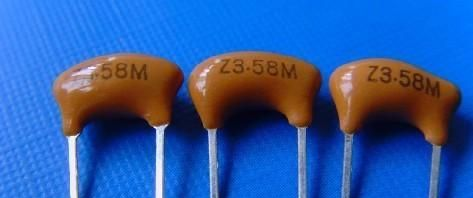

供应晶振/直插晶振/谐振器/晶体/石英晶体/贴片晶振 陶振
信息内容：ELECTRICAL CHARACTERISTICSPart NumberFrequency Range(MHz)Frequency Accuracy( 25℃) Frequency Stability Operating Temperature(℃)Aging for ten years (10)年Dip TypeSMD TypeZTA...MGZTACC...MG1.80-6.99 /-0.5% /-0.3%-20-- 80℃ /-0.3%ZTA...MTZTACS...MT7.00-13.00 /-0.5% /-0.3%-20-- 80℃ /-0.3%ZTA...MXZTACS...MX13.01-50.00 /-0.5% /-0.3%-20-- 80℃ /-0.3%"
