3.6X10 UL美规快断750MA保险丝
| 价 格： | 0.12 | |
| 种类： | 保险丝 | |
| 加工定制： | 否 | |
| 温控范围： | 125（℃） | |
| 形状： | 尖头管状 | |
| 自动复位功能： | 无 | |
| 体积： | 小型 | |
| 保持电流： | 100-8000m（A） | |
| 型号： | 3.6φ10 | |
| 电流： | 8000m（A） | |
| 电压特性： | 安全电压 | |
| 熔断速度： | T/慢速 | |
| 品牌： | BH | |
| 电压： | 250（V） | |
| 用途： | 电子 | |
| 执行标准： | 美标 | |
| 动作温度： | 125（℃） |

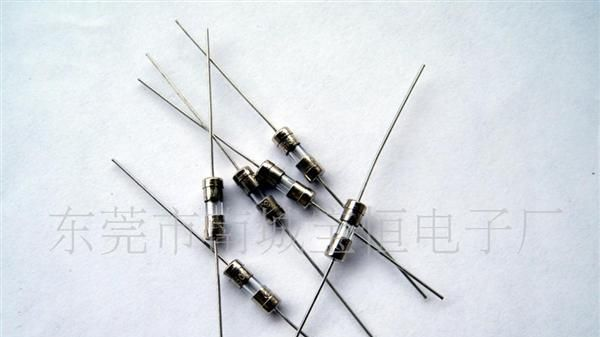

3.6x10 UL美规快断玻璃保险丝
分断电流：
INTERRUPTING RATING：
50 amperes at 125V AC
50 amperes at 250V AC
电气特性：
ELECTRICAL CHARACTERISTICS：
额定 RATING | 熔断时间 BLOWING TIME |
100% | 4 hours Min(最少4小时) |
200% | 5 sec Max(5秒) |
产品规格书 版 本 号 码 A0
文 件 编 号
系列 页 码 第1页,共3页
1. 适用范围
本产品适用于各种电子机器内的电路中起过电流保护作用.
2. 相关标准及认证
2.1执行标准：IEC60127 GB9364
2.2认证
安规 认证范围 证书编号
UL 200mA-6.3A
CQC 500mA-4A
VDE 500mA-4A
3. 结构及尺寸（单位：mm）
4. 原材料明细
编 号 零 件 名 称 材 质
○1
端帽 黄铜表面镀镍
○2
玻璃管 玻璃
○3
熔丝 合金线
○4
引线 镀锡铜线
产品规格书 版 本 号 码 A0
文 件 编 号
系列 页 码 第2页,共3页
5. 标记及外观
5.1保险丝上的标记应清晰
5.2保险丝两端的铜帽上应有如下标记
A：额定电压、额定电流
B：商标、认证标志
5.3保险丝外观应干净无污点、氧化等,玻璃管应无破裂、污染等现象,且管内可熔体应清晰
可见.
6. 机械特性
6.1拉力试验：对保险丝两端引线施加500g的轴向拉力,1分钟内两端铜帽不应脱落.
6.2扭力试验：固定保险丝的一端铜帽,然后在另一端铜帽上顺时针和逆时针方向上按顺序
施加300gcm力矩,两端铜帽不应松动.
7. 电气特性
7.1测试条件：环境温度25±5℃.
7.2时间-电流特性
熔断电流 熔断时间
210% 2 min Max (小于2分)
275% 400 ms-10 s
400% 150 ms-3 s
1000% 20 ms-150 ms
产品规格书 版 本 号 码 A0
文 件 编 号
系列 页 码 第3页,共3页
7.3时间-电流特性曲线图
8. 包装
8.1 200PCS/小袋、50小袋/小箱或100小袋/大箱(实际装箱依客户订单).dzsc/19/0809/19080930.jpg
dzsc/19/0809/19080930.jpg
- 所属城市：广东 东莞
- [联系时请说明来自维库仪器仪表网]
- 联系人： 林彩华
- 电话：0769-22028235
- 传真：0769-22028235
- 手机：
- QQ ：
3.6*10电流保险丝玻璃管陶瓷管 100MA-15A UL认证

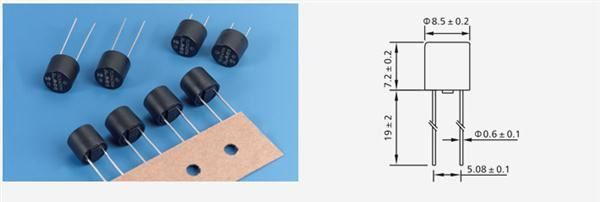

信息内容：东莞市南城宝恒电子厂：电流保险丝。产品通过VDE UL CCC PSE等认证。dzsc/19/0817/19081792.jpgdzsc/19/0817/19081792.jpgdzsc/19/0817/19081792.jpgdzsc/19/0817/19081792.jpgdzsc/19/0817/19081792.jpgdzsc/19/0817/19081792.jpgdzsc/19/0817/19081792.jpg目录编号额定电流额定电压熔化热能I2TCatalogAmpereVoltageMelting IntegralNo.RatingRating(A2.S)3BF0100A/B100mA250V/125V0.00153BF0125A/B125mA250V/125V0.00253BF0160A/B160mA250V/125V0.00423BF0200A/B200mA250V/125V0.00653BF0250A/B250mA250V/125V0.0103BF0300A/B300mA250V/125V0.0183BF0315A/B315mA250V/125V0.0203BF0350A/B350mA250V/125V0.0253BF0400A/B400mA250V/125V0.0353BF0500A/B500mA250V/125V0.0603BF0630A/B630mA250V/125V0.1503BF0750A/B750mA250V/125V0.3503BF0800A/B800mA250V/125V0.53BF1100A/B1A250V/125V0.63BF1125A/B1.25A250V/125V1.23BF1150A/B1.5A250V/125V1.63BF1160A/B1.6A250V/125V1.83BF1200A/B2A250V/125V2.43BF1250A/B2.5A250V/125V3.23BF1300A/B3A250V/125V6.03BF1315A/B3.15A250V/125V7.03BF1350A/B3.5A250V/125V7.53BF1400A/B4A250V/125V8.03BF1500A/B5A250V/125V153BF1600A/...
