供应JBK5机床控制变压器/JBK5变压器/JBK3机床控制变压器/JBK3
| 价 格： | 65.00 | |
| 加工定制： | 是 | |
| 应用范围： | 电源 | |
| 品牌： | 泰立德 | |
| 型号： | JBK5 | |
| 频率特性： | 低频 | |
| 电源相数： | 多相 | |
| 铁心形状： | EI型 | |
| 冷却形式： | 干式 | |
| 铁心形式： | 心式 | |
| 绕组形式： | 双绕组 | |
| 防潮方式： | 开放式 | |
| 冷却方式： | 自然冷式 | |
| 外形结构： | 立式 | |
| 电压比： | 100-500（V） | |
| 效率(η)： | 40-2500 | |
| 额定功率： | 50-60（KVA） |
JBK5系列机床变压器适用于交流50-60HZ，一般输入额定电压不超过660V，输出额定电压不超过230V的电路中，作为各行各业的机械设备，一般电器的控制、照明和信号灯的电源之用。本系列变压器是引进德国90年代中期型的变压器系列，在国内JBK3系列机床控制变压器基础上，进一步改进并优选国外的接线端子结构，将端子与骨架结合在一起，提高了接线密集程度，并使防护等级提高到IP2LX，防止偶然触及电路，采用IT冷压接线端子，增加了接线牢固性，可靠性。本系列变压器硅钢片与硅钢片之间，硅钢片与底板之间的联接均采用气体保护氩弧焊工艺，形成一个整体简捷明了。底板一次成型，使安装尺寸更为准确，精密。本系列变压器从外观到产品质量得到全面提高，产品符合GB5226，JB/T5555-2001，VDE0550-1-3，IEC204-1，IEC-439等有关国家、国际标准，并荣获欧共体"CE"认证，可与国外产品互换使用。
二外形安装尺寸
型号 | 外形尺寸 | 安装尺寸 | 安装孔 | Fmax | |||
Bmax | Dmax | Emax | A | C | K | ||
JBK5-40/63 | 78 | 72 | 90 | 56±0.15 | 46±0.125 | 4.6 | 1.5 |
JBK5-100 | 85 | 88 | 96 | 64±0.15 | 62±0.15 | 4.6 | 1.5 |
JBK5-160 | 96 | 92 | 106 | 84±0.175 | 73.5±0.5 | 5.5 | 1.5 |
JBK5-250 | 96 | 100 | 106 | 84±0.175 | 85±0.175 | 5.8 | 1.5 |
JBK5-400 | 120 | 100 | 122 | 93±0.175 | 84±0.175 | 5.8 | 2 |
JBK5-630 | 150 | 114 | 140 | 125±0.2 | 92±0.175 | 7 | 2 |
JBK5-800 | 150 | 125 | 142 | 125±0.2 | 105±0.2 | 7 | 2 |
JBK5-1000 | 160 | 195 | 142 | 140±0.2 | 158±0.2 | 7 | 3 |
JBK5-1000 | 168 | 130 | 155 | 138±0.2 | 105±0.2 | 9 | 2 |
JBK5-1600 | 184 | 225 | 145 | 155±0.2 | 180±0.2 | 7 | 3 |
JBK5-1600 | 168 | 140 | 155 | 138±0.2 | 116±0.2 | 9 | 2 |
JBK5-2500 | 250 | 200 | 152 | 165±0.2 | 210±0.23 | 7 | 4 |
三。外形尺寸：
"- 所属城市：浙江 温州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 戚梅杰
- 电话：0577-67470111
- 传真：0577-67470111
- 手机：
- QQ ：
SBK/SG三相机床控制变压器/SBK三相机床控制变压器/机床变压器

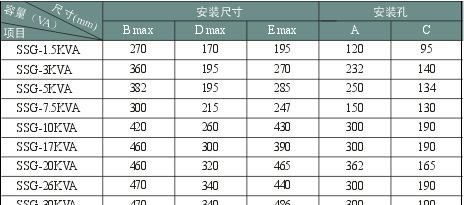

信息内容：我公司多年来采用优质材料和先进的工艺技术生产160VA到600KVA之间,SG系列三相干式变压器，是我公司参照西门子公司同类产品研制开发数控系统用变压器，尤其160VA-16KVA之间的三相干式变压器,它们的外形和安装尺寸已经标准化，与西门子4AP系列通用,产品符合VDE0550、IEC439、JB5555、GB226等国际、国家标准。SG系列三相干式变压器广泛适用于交流50~60Hz，输入、输出电压不超过500V的各种三相供电场合。产品的各种输入、输出的电压高低、联接组别、调节抽头的多少及位置（一般为±5%）、绕组容量的分配、次级单相绕组的配备、整流电路的运用、是否要求带外壳等,均可根据用户的要求进行精心的设计与制造. ZSG系列三相干式整流变压器供整流设备、整流后作充电、电压调节及直流电源之用。注：1、空格未注尺寸，按用户要求待定，所列尺寸供参考；输出电流大于300A的产品为特殊定位产品，产品尺寸会相应改变。2、表中所列的额定输入，输出电压根据需要可以任意组合。3、表中所列的电压和尺寸，可根据用户要求协商确定。dzsc/19/0824/19082499.jpgdzsc/19/0824/19082499.jpgdzsc/19/0824/19082499.jpgdzsc/19/0824/19082499.jpgdzsc/19/0824/19082499.jpg
SG三相干式变压器/SBK三相干式变压器/SG/SBK三相机床变压器
信息内容：我公司多年来采用优质材料和先进的工艺技术生产160VA到600KVA之间,SG系列三相干式变压器，是我公司参照西门子公司同类产品研制开发数控系统用变压器，尤其160VA-16KVA之间的三相干式变压器,它们的外形和安装尺寸已经标准化，与西门子4AP系列通用,产品符合VDE0550、IEC439、JB5555、GB226等国际、国家标准。SG系列三相干式变压器广泛适用于交流50~60Hz，输入、输出电压不超过500V的各种三相供电场合。产品的各种输入、输出的电压高低、联接组别、调节抽头的多少及位置（一般为±5%）、绕组容量的分配、次级单相绕组的配备、整流电路的运用、是否要求带外壳等,均可根据用户的要求进行精心的设计与制造. ZSG系列三相干式整流变压器供整流设备、整流后作充电、电压调节及直流电源之用。注：1、空格未注尺寸，按用户要求待定，所列尺寸供参考；输出电流大于300A的产品为特殊定位产品，产品尺寸会相应改变。2、表中所列的额定输入，输出电压根据需要可以任意组合。3、表中所列的电压和尺寸，可根据用户要求协商确定。dzsc/19/0841/19084179.jpg"
