3.5寸彩色中文TFT液晶模组单片机接口
| 价 格： | 10.00 | |
| 加工定制： | 否 | |
| 品牌/商标： | 瑞丽光电 | |
| 型号/规格： | RTC035A03 | |
| 种类： | TFT型液晶屏(模块) | |
| 屏幕尺寸： | 3.5（英寸） | |
| 色彩： | 65K | |
| 亮度： | 250nit | |
| 对比度： | 1000:1 | |
| 分辨率： | 320*240 | |
| 像素： | 65000 | |
| 点距： | 0.79*2.19（mm） | |
| 响应时间： | 150（ms） | |
| 可视角度： | 6（°） |
RTC035A03是一个文字与绘图模式的3.5寸TFT（320×240）点阵液晶模组，提供8位或16位8080/6800总线接口，方便MCU连接控制，可结合文字或2D图形应用，采用LED背光设计，软件对背光亮度调节功能，内建简体中文字库（GB2312），支持2D的BTE引擎，同时建几何图形加速引擎，如画面旋转功能、卷动功能、图形Pattern、双层混合显示和文字放大等等，这些功能将可节省用户在TFT屏应用的开发时间，并且提升MCU软件的执行效率。
RTC035A03特色功能：
模块内置TFT控制器和驱动器；
提供外部8位或16位8080/6800总线接口，方便MCU连接控制；
中文简体字库（GB2312）
内部控制器包含显示缓存，无需外部显示缓存,
包含触控芯片，无需外部使用AD7843；预留触摸屏接口.
BTE功能，可用于处理大量图形资料转换
软件调控背光亮度调节功能；
提供基本的GUI绘图函数（包括绘点、画线、画圆、画矩形框等）；
RTC035A03产品特点如下：
文字和绘图两种混合显示模式；
带触摸屏；
背光亮度软件调节
简体中文字库（GB2312）
320×240点阵；3.5inch
色彩深度256 / 4K / 65K色；
MCU界面：8-bits或16-bits的8080/6800系列；
DDRAM记忆体：230KB；
10KB字型ROM（8x16 dots）及支援标准ISO8859-1/2/3/4；
支援1倍到4倍字型放大（垂直和水平）；
文字垂直旋转模式功能；
支援水平和垂直区域卷动；
2D Block Transfer Engine（BTE）功能；
文字游标功能，提供32X32 pixel的图形游标功能；
256个使用者自订8x16字元符号；
32个使用者自建8x8 pixels图形Pattern；
工作电压：3.3V
视域:70.08 x 52.56 mm
外型尺寸:92.9 x 63.9 x 8.5 mm
背光:LED
亮度:250 nits
工作温度:-20°C to 70°C
储存温度:-30°C to 80°C
目前该方案广泛应用于医疗、安防、仪表、工控设备、数控设备，纺织机械,无纸记录仪等。
注：RTC035A04不带触摸屏.
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 占权剑
- 电话：
- 传真：
- 手机：
- QQ ：

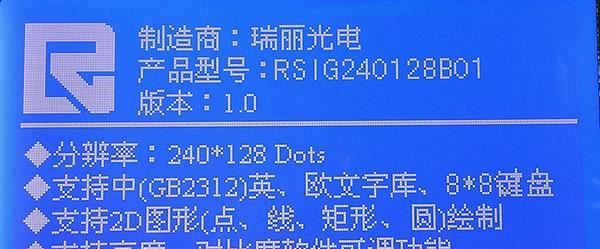

240128液晶 240128 lcd 液晶屏，240128串口 液晶模块
信息内容：RSIG240128A是一款240128点阵液晶显示模组,采用LCD蓝膜液晶,标准RS232串口设计,采用5V供电,LED背光和对比度软件调控,内建中文GB2321标准字库.宽温设计,支持多种波特率,指令操作简单。产品优势:安装尺寸兼容市场通用型240128液晶模块采用RS232串口设计,直接可与电脑通信LED背光及液晶对比度可软件调控传输距离远(RS232达1.5米),抗干扰强价格极具竞争力产品长期稳定供货详细参数：产品型号：RSIG240128A点 阵 数：240×128外型尺寸：139x104x13.3定位孔：133×97视域尺寸：114×64点 间 距：0.45×0.45点 大 小：0.4×0.4内建:内建简体中文（GB2312）欧英文（ASCII）字库2D图形（点、直线、圆、矩形）绘制功能连接方式:RS232串口/UART拨特率：9600b/s（默认）数据位：8bit有无校验位：无停止位：1bit工作温度:-20C~~ 70C储存温度:-30C--- 80C

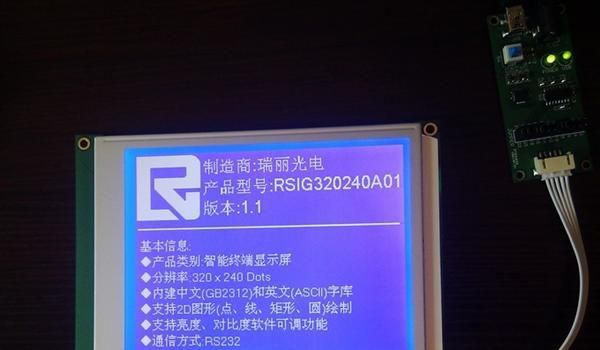

320240点阵串口液晶显示模块 带中文字库
