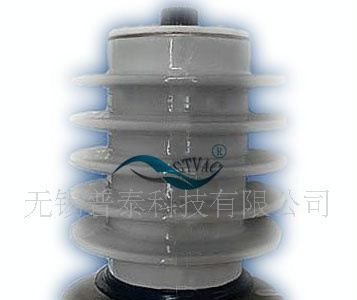

GT24型高压继电器12kV
| 价 格： | 480.00 | |
| 应用范围： | 真空 | |
| 品牌： | GTVAC | |
| 型号： | GT24型高压继电器12kV | |
| 产品系列： | GT24、GT24T | |
| 触点形式： | 转换型 | |
| 额定电压： | DC24-240（V） | |
| 电流性质： | 直流 | |
| 外形： | 小型 | |
| 功率负载： | 中功率 | |
| 防护特征： | 密封式 | |
| 直流电阻： | 0.02（Ω） | |
| 吸合电流： | 0.35（A） | |
| 释放电流： | 0.02（A） | |
| 线圈功率： | 8（W） | |
| 额定工作频率： | 60（Hz） |
GT24型高压继电器12kV
特点高频负载电压，连续直流下30A,体积小巧，接触电阻低且稳定，在射频电路种功率小，
两种可选安装方式，法兰式和螺栓式，螺栓式或焊接式高压接头，接线简单，可更换线圈，使产品功能实现多样化，符合或超过MIL-R-83725标准，负载开关应用，请向工厂咨询
继电器额定参数 | 单位 | GT24C | GT24T | ||
触点代号 |
| C | |||
触点形式 |
| SPDT | |||
测试电压(漏电流不超15μA，直流或60Hz) | kV Peak | 12 | 12 | ||
工作电压，触点对基座(漏电流不超过15μA) | 直流或60Hz | kV Peak | 8 | 8 | |
2.5MHz | kV Peak | 5 |
| ||
16MHz | kV Peak | 3 |
| ||
32MHz | kV Peak | 1 |
| ||
连续负载电流 | 直流或60Hz | Amps | 30 | 30 | |
2.5MHz | Amps | 18 |
| ||
16MHz | Amps | 9 |
| ||
32MHz | Amps | 5 |
| ||
线圈击穿电压(60Hz，交流有效值) | V | 500 | 500 | ||
触点电容 | 开触点间 | pF | 0.5 | 0.5 | |
触点对地 | pF | 1 | 1 | ||
接触电阻(1A,28Vdc) | ohms | 0.025 | 0.025 | ||
工作时间 | ms | 15 | 15 | ||
释放时间 | ms | 9 | 9 | ||
机械寿命 | Cycles | 1百万 | |||
标称重量 | g (oz) | 84(3) | |||
振动频率(正弦,55~500 Hz, 峰值) | G's | 10 | |||
冲击级别(11ms,半正弦波,峰值) | G's | 50 | |||
工作环境温度范围 | ℃ | -55～ 125 | |||
线圈参数
标称电压Vdc | 12 | 26.5 | 115 | 220 |
吸合电压Vdc | 8 | 16 | 80 | 150 |
释放电压Vdc | .5-5 | 1-10 | 5-50 | 25-90 |
线圈电阻(Ω±10%) | 48 | 180 | 2900 | 3300 |
*以上数据在25℃，海平面条件下测得 | ||||
