产品概述
MPM4760型智能数显压力变送器是我公司推出的一款高精度、高稳定性的智能化数显变送器产品。适用于压力实时测量和显示。该产品采用专用宽温液晶显示、高稳定性传感器，并通过精密数字化温度补偿及非线性修正技术精心制造，确保压力测量的高精度和高稳定性。该产品外观精巧、测量可靠、性能优越，适用于水电、化工、城市供水、科研等领域流体压力的测量和显示。
dzsc/19/0787/19078747.gif
产品特点
•采用精密数字化温度补偿和非线性修正技术，宽温度范围全量程精密补偿；
•多种数据类型指示(值、最小值测量，百分比、输出电流显示)；
•专用宽温LCD液晶屏显示(-30℃～80℃)；
•两线制4～20mADC电流环路信号输出；
•具备RS485通讯接口；
•无源调校，量程缩放，工厂参数可恢复；
•精致小巧的外形，直径仅76毫米；
•垂直安装或轴向安装，显示屏可顺时钟或逆时钟旋转90°，提供多种压力接口；
•可提供电池供电型。
性能参数
|
基本量程(MPa) |
0.1 |
0.2 |
0.35 |
0.7 |
1.0 |
2.0 |
3.5 |
7.0 |
10 |
20 |
35 |
60 |
100 |
|
过压(MPa) |
0.15 |
0.3 |
0.5 |
1.0 |
1.5 |
3.0 |
5.0 |
10 |
15 |
30 |
50 |
90 |
110 |
|
注：量程缩放最小为基本量程的1/5 |
|||||||||||||
|
综合精度① |
±0.1%FS(最小) ±0.25%FS(典型) ±0.5%FS() |
|
基本误差②③ |
±0.075%FS(最小) ±0.15%FS(典型) ±0.25%FS() |
|
长期稳定性 |
±0.25%FS/年 |
|
补偿温度④ |
-10℃～80℃ |
|
工作/贮存温度 |
-30℃～80℃ |
|
供 电 |
(8～28)VDC |
|
输 出 |
(4～20)mADC |
|
RS485接口 |
|
|
负载能力 |
4～20mADC输出，(U-8V)/0.02A(Ω) |
|
RS485总线可挂接99个变送器 |
|
|
电气连接 |
GDM307 4芯插头 |
|
绝 缘 |
100MΩ/50V |
|
振 动 |
20g，20～5000Hz |
|
冲 击 |
20g，11ms |
|
防护等级 |
IP65 |
|
介质兼容性 |
膜 片： 不锈钢316L |
|
压力接口： 不锈钢 |
|
|
壳 体： 不锈钢1Cr18Ni9Ti |
|
|
O形密封圈：氟橡胶 |
|
|
重 量 |
约420g |
外形结构
dzsc/19/0787/19078747.gif
电气连接
|
输出信号 |
功能定义 |
接插件 |
|
4～20mA两线制 |
+V |
1 |
|
4～20mADC输出 |
2 |
|
|
通讯接口 |
RS485A |
3 |
|
RS485B |
|
辅助软件
MS Setonline软件
通过RS232/485转换模块，用于和RS485接口型变送器进行通讯，显示实际压力值、设置新零点、程控设置模拟输出、设置仪表地址等。
选型指南dzsc/19/0787/19078747.gif
|
MPM4760 |
型智能数显压力变送器 |
|||||
|
量程 |
测量范围kPa或MPa |
|||||
|
[0～X]kPa或MPa |
-0.1…0～0.01…100MPa,X为实际所需量程 |
|||||
|
|
代号 |
输出信号 |
||||
|
E |
4～20mADC |
|||||
|
R4 |
RS485通讯接口 |
|||||
|
|
代号 |
结构材料 |
||||
|
隔离膜片 |
接口 |
壳体 |
||||
|
22 |
不锈钢316L |
不锈钢 |
不锈钢 |
|||
|
|
代号 |
附加功能 |
||||
|
C1 |
M20×1.5外螺纹压力接口，端面密封 |
|||||
|
C3 |
G1/2外螺纹压力接口(适用P型) |
|||||
|
C4 |
G1/4内螺纹压力接口 |
|||||
|
C5 |
M20×1.5外螺纹压力接口，水线密封 |
|||||
|
P |
齐平膜片型，G1/2外螺纹压力接口 |
|||||
|
G |
表压型 |
|||||
|
S |
密封表压型 |
|||||
|
A |
绝压型 |
|||||
|
|
|
|||||
|
MPM4760 |
[0～100]kPa |
ER4 |
22 |
C1G |
完整的型号规格 |
|
选型提示
1、若用户用于电池供电，实现便携式测量而不需要4～20mADC输出，请在合同中注明。
2、齐平膜片型变送器的测量范围为0～70kPa…35MPa。
3、特殊要求，敬请与本公司商洽，并在订单中予以注明。
麦克传感器MDM492,MDM490,MDM460
麦克传感器代理MPM280,MPM281,MPM282,MPM283,MDM290,MPM380,MPM316W,MDM390,MPM388
麦克传感器代理MPM416WRK,MPM426WJ,MPM426W/416W,MPM436W,MPM416WK,MPM480,MPM430
麦克传感器代理MPM4530,MTM,MPM482,MPM483,MPM4730,MPM4760,MPM4700,MPM484A/MDM484A
麦克传感器代理MPM462,MPM486,MPM484ZL/MDM484ZL,MPM484/MDM484,MPM460,MPM460W,MDM460
麦克传感器代理MDM492,MDM490,MDM460,MDM484,MDM484ZL,MDM484A,MDM3051,MDM4951,MPM580
麦克传感器代理MPM582,MFM500,MPM583,MSB9438,MSB9418,MSB9458,MDM4951LT,MDM4951DPU,MDM4951GPU
麦克传感器代理MDM4951DP,MDM4951DR,MDM4951HP,MDM4951DP,MDM4951HP,MDM4951GP,MDM4951AP
麦克传感器MPM280,MPM281,MPM282
麦克传感器MPM283,MDM290,MPM380
- 所属城市：河南 郑州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 张经理
- 电话：0371-56683920
- 传真：0371-86610196
- 手机：
- QQ ：
供应智能调节器 百特数显型XMPA8000 价格 图片
信息内容：XMLH6000系列蒸汽热量积算仪表 XMPA8000系列锅炉燃烧控制可编程调节器 dzsc/19/1255/19125514.jpg ★ 适用范围 XMPA8000系列锅炉燃烧控制可编程调节器为First Control公司引进产品，具有7个模拟输入，2个模拟输出，1个开关量输入，4个开关量输出和丰富的控制算法。适用于链条炉、煤粉炉、燃油炉、燃气炉、循环流化床锅炉、垃圾炉等各种锅炉送煤、送油、送气、一次风、二次风和三次风的控制；具有风煤交叉控制功能、风油交叉控制功能、床温负荷校正功能和烟气含氧量负荷校正功能。可带后备操作器，并与后备控制器配合实现手动/自动无扰切换。 ★ 功能特点 ※ 输入输出特性 ● 7个模拟量输入（AI） IN1、IN2、IN3、IN4、IN6、IN7为mA、V输入端，各种标准信号输入软件可设定。 IN5为TC、mA、V输入端，各种输入信号软件可设定。 各种输入信号的作用见各种控制模式框图 ● 2个模拟量输出（AO） OUT为控制输出，mA、V各种输出方式可设定。 OUT1为变送输出端，mA、V各种输出方式可设定。 ● 一个开关量输入（DI） DI1输入只接收干触点信号，用于接收后备操作器的手动状态信号，与模拟输入IN4配合实现后备操作器手/自动无扰切换。 ● 4...

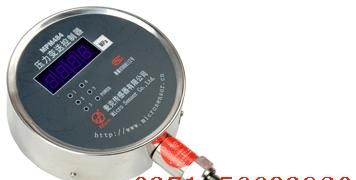

麦克传感器 MPM484E22C1 (0-1MPA)MPM484
