国内质的5A/2.5MA卧式穿芯电流互感器TA1014-2系列
| 价 格： | 1.00 | |
| 安装方式： | 卧式密封 | |
| 电感量： | 好 | |
| 额定电流： | 2.5（mA） | |
| 种类： | 电流互感器 | |
| 磁芯形状： | 环形 | |
| 导磁体性质： | 磁芯 | |
| 标称电压： | 6000（V） | |
| 允许误差： | 小 | |
| 应用范围： | 测量 | |
| 品质因数Q： | 好 | |
| 封装形式： | 环氧树脂电感 | |
| 型号： | TA1014-2系列 | |
| 骨架材料： | 塑料 | |
| 分布电容： | 好（F） | |
| 工作频率： | 低频 | |
| 绕线形式： | 多层平绕式 | |
| 品牌： | 兵字 | |
| 感抗XL： | 小（Ω） |
TA1014-2系列卧式穿芯微型精密交流电流互感器
LI043V6/2011
一、特点：
1．卧式穿芯印刷线路板直接焊接安装、外形美观；
2．体积小，精度高；全封闭，机械和耐环境性好，电压隔离能力强，安全可靠。
二、使用环境条件：
1．环境温度：-55℃~ 85℃；
2．相对湿度：温度为40℃时不大于90%；
3．大气压力：860~1060mbar(约为650~800mmHg)。
三、工作频率范围：20Hz~20kHz。
四、绝缘耐热等级：F级(155℃)。
五、安全特性：
1．绝缘电阻：常态时大于1000MΩ；
2．抗电强度：可承受工频6000V50Hz /1分钟；
3．阻燃性：符合UL94-Vo级。
典型应用及性能参数：
1．用电阻法直接获得采样电压时(见下页图三所示)性能参数见表一；
表一：
产品型号 | 额定 输入电流 | 额定 输出电流 | 额定 采样电阻 RL | 额定 采样电压 | 相移 | 非线性度 | 线性范围 | 耐压 (kV) |
TA1014-1Z | 5A | 5mA | 100Ω | 0.5V | ≤30’ | ≤0.2% | ≥2倍额定 | ≥6 |
TA1014-1ZM | 5A | 5mA | 125Ω | 0.625V | ≤37’ | ≤0.25% | ||
TA1014-2Z | 5A | 2.5mA | 400Ω | 1V | ≤20’ | ≤0.2% | ||
TA1014-2ZM | 5A | 2.5mA | 500Ω | 1.25V | ≤25’ | ≤0.25% | ||
TA1014-2K | 5A | 2.5mA | 400Ω | 1V | ≤20’ | ≤0.2% | ||
TA1014-2KM | 5A | 2.5mA | 500Ω | 1.25V | ≤25’ | ≤0.25% |
- 所属城市：四川 成都
- [联系时请说明来自维库仪器仪表网]
- 联系人： 张先生
- 电话：028-68285506
- 传真：028-68285506
- 手机：13541350429
- QQ ：
国内最畅销的全封闭可控硅触发变压器KCB419/201ATM系列
信息内容：KCB419/201ATM可控硅触发变压器 一、特点： 1．全封闭印刷线路板直接焊接安装； 2．机械和环境隔离能力强，结构紧凑、坚固、抗振、防潮、阻燃； 3．各绕组间的抗电强度高； 4．可自行构成所需变比以适应触发要求； 5．能与所有容量的可控硅配套； 6．可作为普通脉冲变压器使用。 二、应用： 本触发变压器与可控硅配套使用，通常接在可控硅设备中控制触发单元与可控硅控制极之间，一方面传递触发脉冲，另一方面对强弱电之间起到可靠的隔离作用。该系列触发变压器可广泛应用于： 1．调压、调速设备 5．整流设备 2．电焊机 6．逆变变频设备 3．电梯 7．自控装置 4．中频电源 8．其它可控硅装置 型号uVp(kV)触发方式fp(Hz)∫udt(μVs)V1(V)tn(μs)V2(V)RL(Ω)线圈图KCB419/201ATM2:13.5脉冲串触发2300037515256.57图10

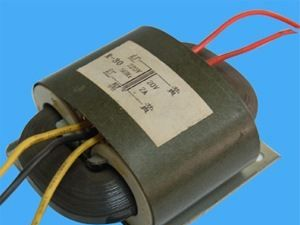

销售日本硅钢片的R型三相变压器
