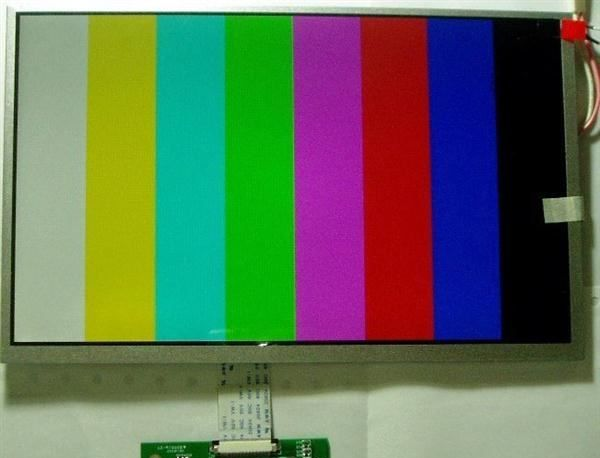

产品名称：7'TFT—LCD视频和单片机混合显示模组
产品型号：HH-AT070TN92SDH
显示屏：7''TFT-LCD(qun chuang）(16:9)
分辨率：600*480（RGB)
背光接口：LED
输入信号的种类：单片机加视频
输入电压：DC5V±5%
功耗：450(Am)
接口模式：支持8位并口总线
显存：512k
适配CPU：51,96,X86,8088,Z80,MSP430 ,MEGA128,ARM7,DSP.
液晶屏的可显尺寸：154.08(H)×86.58（V）（mm）
液晶屏尺寸：164.9（W)×100(H)×5.7（D）（mm）
控制板结构尺寸：106（W)×86（H)×79.5(D)  (mm)

这是一款针对7、8寸数字屏设计的。是一款把模拟视频信号（CVBS)和CPU数字信号同时显示在屏上的一款控制板。
此板就是为了实现用户CVBS视频信号和CPU数字信息而设计的，视频输入通道接受的是复合视频信号，
在LCD上显示的图像是真彩色的。CPU通道是一个8位总线加上几根控制线，
让用户能用简单而标准的硬件连线来实现对控制板的访问。
采用I\O口的总线连接方式，可显示256色；为提高读写速度简化程序，
显示屏中每个点影射的显示缓存中的一个字节，显示屏中的行列号和缓存中的行列号一一对应，
因此，只用输入行列号，便可读写相应的点据，不用计算点在缓存中的位置。
用户可以把要做成动画的图片先写进SARM的非当前显示区域，然后用一个命令就可以实现动画，
也可以实现画中画的功能，用户还可以实现用OSD的方式来写屏幕（只修改需要修改的地方，
不需要修改的数据保持原来的数据。）
用户可以用单个命令来实现重复写入小于800或600个点（就是，写入一个数据，每次命令可以画一行）。
这个功能能够使划线和填充都可以较快实现。
行方向的地址递增和列方向的地址递增的变化方式让用户比较方便画图。
用户可以把需要显示的数字写进SARM显存后，以OSD或开窗口的方式在活动视频上显示出来，
这样就是以图片的方式实现OSD功能。这样做的OSD相当好。
能实现复杂的普通的OSD芯片无法实现的复杂的图案和中西文字符以及不同的点阵的字符的混合显示。
本控制板非常好的块拷贝和块移动功能，非常方便做动画和大面积的填充操作。
