价 格: | 18500.00 | |
是否提供加工定制: | 是 | |
应用范围: | 隔离 | |
品牌: | 图冠 | |
型号: | SBK SG | |
频率特性: | 低频 | |
电源相数: | 三相 | |
铁心形状: | E型 | |
冷却形式: | 干式 | |
铁心形式: | 壳式 | |
绕组形式: | 三绕组 | |
防潮方式: | 开放式 | |
冷却方式: | 自然冷式 | |
外形结构: | 立式 | |
电压比: | 输入电压380 输出电压220(V) | |
效率(η): | 95% | |
额定功率: | 100(KVA) |
(1)概述:

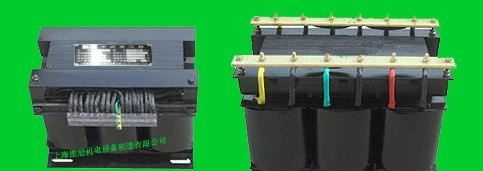

SG系列三相干式电力变压器具有防火、防潮、安全可靠、节约电能及维护方便等优点。
(2)使用范围:
SG系列三相干式变压器广泛适用于交流50~60Hz,输入、输出电压不超过500V的各种三相供电场合。特别适合于进口设备使用(380V进→220V出、380V进→任何电压输出)规格300VA至1000KVA。
(3)使用场合:
广泛用于地铁、高层建筑、机场、车站、码头、工矿企业及隧道的输配电及进口设备的使用等场所。
(4)产品性能:
变压器部位 | 温升限值K | 测量方法 | 项目 | 允许偏差(%) | ||
线圈 | B | 80 | 电阻法 | 空载损耗 | 15 | |
F | 100 | 负载损耗 | 15 | |||
铁芯及结构 | 不得超过接触绝缘材料的允许温升 | 温度计法或热电偶法 | 总损耗 | 10 | ||
"
dzsc/19/0756/19075629.jpg 上海图冠机电设备制造有限公司 专为外资企业进口设备配套使用,用以解决国内外电压不同而造成的设备无法使用之困惑(如三相380V进/三相480V或460V或440V或415V或400V或240V或230V或220V或210V或208V或200V或190V或182V或173V出)。功能特点: 公司多年来采用优质材料和先进工艺技术生产容量在10KVA-1250KVA的进口设备电源配套变压器,产品参照西门子公司同类产品研制开发进口设备电源配套用变压器,产品符合VDE0550、IEC439、JB5555、GB5226国际、国家标准。进口设备电源配套变压器广泛应用于交流50、60Hz,输入、输出电压不超过500V的各种供电场所。产品的各种输入、输出电压,联结组别,调节抽头位置,绕组容量分配,次级绕组配备,是否要求带外壳等,均可根据用户的要求进行精心的设计与制造;更具有防火、防潮、安全可靠,节约电能及维护方便等优点。进口设备电源配套变压器绝缘等级: H级 频率:50/60HZ 相数:3ф3W、3ф4W 容量:10KVA~1250KVA输入电压:400V/380V输出电压:480V/460V/440V/415V/240V/230V/220/210V/208V/200V/190V/182V/173V冷却方式:干式风冷 噪音:<60dB 效率:>98%
ZSG系列三相整流变压器 产品描述: 一、用途 ZSG系列三相整流变压器为户内空气自冷式,电解、电镀、有色金属冶炼、工矿电气交通等均普遍采用直流电源,整流变压器系列用作整流网络前的主变压器。 二、结构特征 本系列产品铁芯选用优质晶粒取向冷轧硅钢片,铁芯柱和铁轭为多级阶梯迭积的圆截面或矩形截面。在上、下铁轭的两侧利用槽钢作为夹件,通过夹轭螺杆以达到夹紧铁芯的目的。 线圈是由铜导线或铜箔绕制,根据容量、电压和电流的不同,初级线圈分圆筒式绕组或螺旋式绕组,次级线圈分饼式绕组或连续式绕组,初、次级线圈的出线头引至固定的接线板或接线铜排。 绝缘等级分为B级、F级和H级。 产品分开启式和防护式,防护式需加罩壳。 三、使用条件 1、海拔高度不超过1000米,周围介质温度不高于40℃、不低于-30℃。超过以上正常使用条件时,应按国家标准GB6450-86作相应的定额调整。 2、空气相对湿度不大于85%(温度为20℃±5℃时)。 3、没有导电尘埃和足以破坏金属及绝缘的腐蚀气体或蒸气场所。 4、没有剧烈震动和颠簸且垂直倾斜度不超过5℃的场所。 5、不能发生火灾或爆炸、危险的场所。 四...
