中华5.7寸CLAA057VB01CW显示屏
| 价 格： | 1.00 | |
| 品牌/商标： | 中华 | |
| 型号/规格： | CLAA057VB01CW | |
| 种类： | LCD液晶屏 | |
| 屏幕尺寸： | 5.8（英寸） | |
| 色彩： | TFT | |
| 亮度： | 500 | |
| 对比度： | 4;3 | |
| 分辨率： | 640x480 | |
| 像素： | 640x480 | |
| 点距： | 见规格书（mm） | |
| 响应时间： | 见规格书（ms） | |
| 可视角度： | 见规格书（°） |
CLAA057VA01CW 5.7寸TFT
General specifications are summarized in the following table:
ITEM SPECIFICATION
Panel Size 5.7 inch(panel diagonal)
Display Area (mm) 116.16(W)×87.12(H)
Number of Pixels 640×3(H)×480(V)
Pixel Pitch (mm) 0.1815(H)×0.1815(V)
Color Pixel Arrangement RGB vertical stripe
Display Mode Normally white
Number of colors 262,144
Viewing Direction 6 o´clock
Response Time (Tr Tf) 30ms
Brightness(cd/m2
) 220nit(typ)
NTSC ratio 50％
Viewing Angle(BL on,CR≧10) 140 degree(H)，100degree(V)
Electrical Interface(data) TTL
Power consumption(W) 2.1W
Outline Dimension 127(W)×100(H)×6.6(D)
Weight(g) 110g
BL unit LED
Surface Treament Anti-Glare，Hardness:3H
4. INTERFACE CONNECTION
(Connector type:40pin/0.5mm pitch/Bottom contact)-089N40-000R00-G2
Pin NO. SYMBOL DESCRIPTION
1 U/D Up or Down Display Control
2 NC Customer non-connect ; initial pull high =DE mod
3 NC NC
4 Vled Power Supply for Digital Circuit LED
5 Vled Power Supply for Digital Circuit LED
6 Vled Power Supply for Digital Circuit LED
7 Vcc Power Supply for Digital Circuit LCD
8 NC NC
9 DE Data Enable
10 VSS Power Ground
11 VSS Power Ground
12 ADJ Adjust for LED brightness
13 B5 Blue Data 5 (MSB)
14 B4 Blue Data 4
15 B3 Blue Data 3
16 VSS Power Ground
17 B2 Blue Data 2
18 B1 Blue Data 1
19 B0 Blue Data 0 (LSB)
20 VSS Power Ground
21 G5 Green Data 5 (MSB)
22 G4 Green Data 4
23 G3 Green Data 3
24 VSS Power Ground
25 G2 Green Data 2
26 G1 Green Data 1
27 G0 Green Data 0 (LSB)
28 VSS Power Ground
29 R5 Red Data 5 (MSB)
30 R4 Red Data 4
31 R3 Red Data 3
32 VSS Power Ground
33 R2 Red Data 2
34 R1 Red Data 1
35 R0 Red Data 0 (LSB)
36 VSS Power Ground
37 VSS Power Ground
38 DCLK Clock Signals
39 VSS Power Ground
40 L/R Left or Right Display Control
供应中华CLAA057VB01CW5.7寸 显示屏，有需要请跟我联系，地 址： 中国 广东 深圳市福田区 福田区振华路高科德电子市场5楼51875房
邮 编： 518000
传 真： 86 0755 23816518
移动电话： 18923785558 .QQ764181740.
电 话： 86 0755 23816518
公司主页：http://www.hydzmy.com.cn
http://xhydzmy.cn.alibaba.com
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 谢建生
- 电话：0755-23816518
- 传真：0755-23816518
- 手机：
- QQ ：

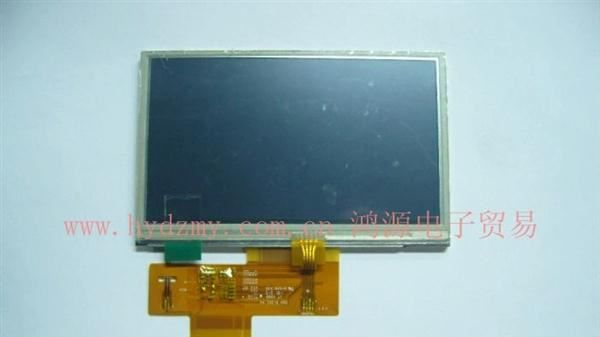

4.3寸40并排线跟AT043TN24通用.
信息内容：尺寸4.3寸型号跟AT043TN24 V1(带TP)通用分辨率(pixel)480 x 272可视区域(mm)95.04(W) x 53.856(H)点距(mm)0.066(W) x 0.198(H)视角(U/D/L/R)(CR>10)70/70/50/70亮度(cd/m2)400对比度500:1响应时间(ms)(25度)25功率(W)TBD接口数字电压(V) 背光LED重量

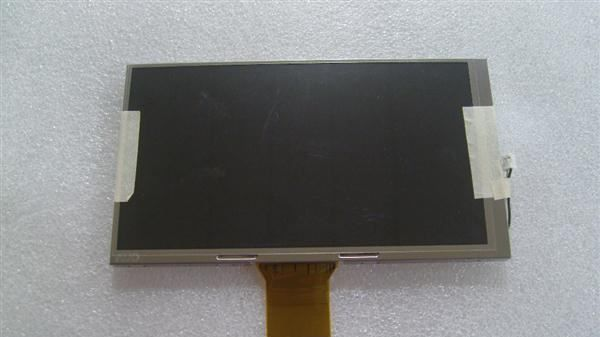

AU6.5寸C065VL01液晶屏 飞歌DVD(E7006NAVI)液晶屏 车载.工控屏
